Normen für Ladeprüfungen einordnen

Planen Sie Ihre Ladeprüfung anhand von elektrischem Verhalten, Kommunikation, Installation und elektromagnetischer Verträglichkeit. Finden Sie die Normen, die für den jeweiligen Prüfbereich relevant sind.

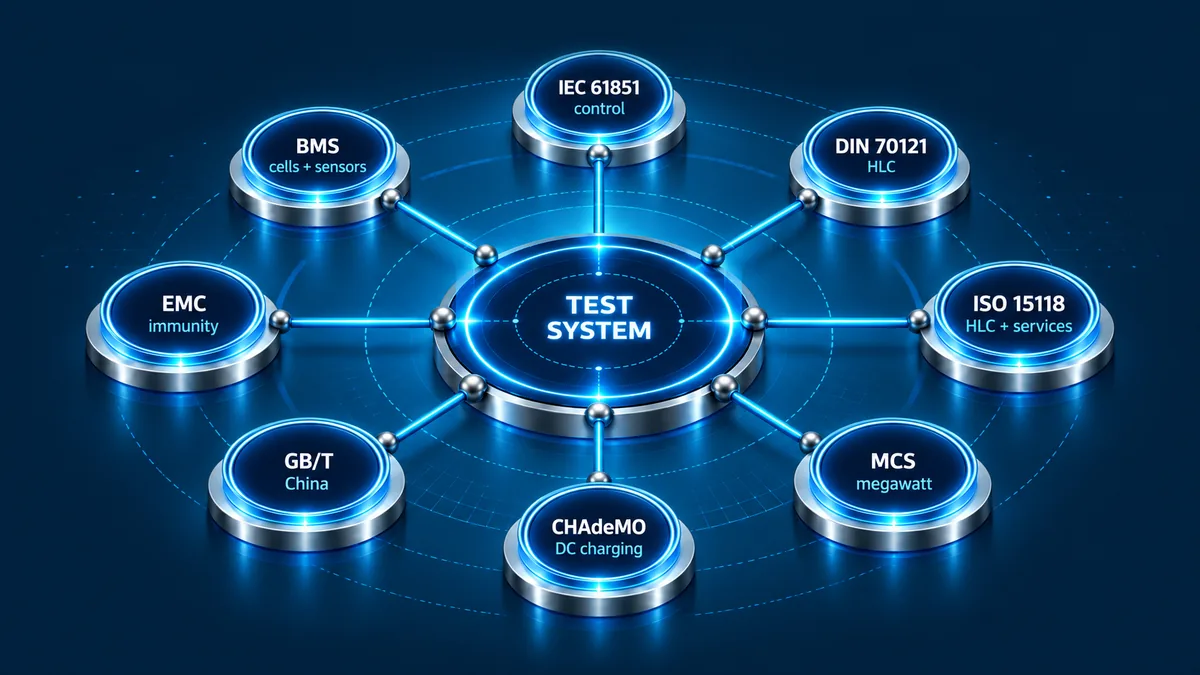

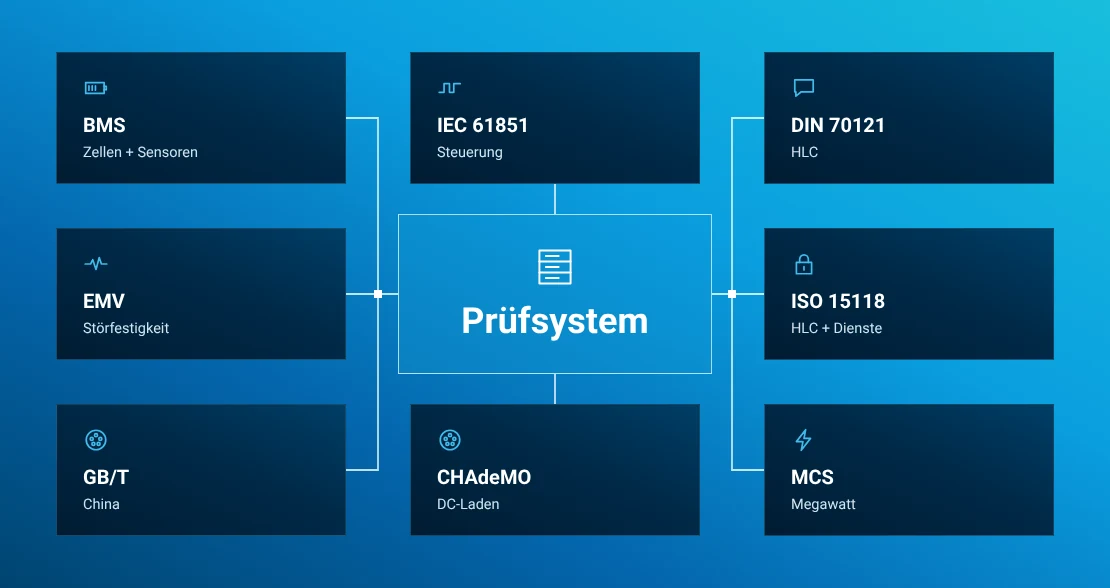

Ladenormen und technische Bereiche, verbunden mit einem gemeinsamen Prüfsystem
DokumentNorm, Teil und Ausgabe bestimmen
PrüflingsrolleDie definierte Prüfgrenze bestätigen
UmfangDie freigegebene Prüfabdeckung prüfen
NachweiseErgebnis mit der geltenden Anforderung verknüpfen

Mit Prüfling und Prüfziel beginnen

Die Prüfung anhand von Norm,
Prüflingsrolle und Prüfziel definieren.

Beginnen Sie mit der Prüflingsrolle und der Frage, die Ihre Ladeprüfung beantworten soll. Wählen Sie anhand der anwendbaren Dokumentenfamilie die Hardware, Software oder ausführbare Prüfbibliothek für diese Aufgabe.

EV und EVCC

Validieren Sie fahrzeugseitiges Ladeverhalten, Onboard-Kommunikation, Low-Level-Zustände, Zeitverhalten, Leistungskoordination und Freigabereife.

EV-Prüfung öffnen

EVSE und SECC

Validieren Sie das Verhalten der Ladestation, Sicherheitsreaktionen, Kommunikation, DC-Leistungsregelung, Produktionsnachweise und den Betrieb vor Ort.

EVSE-Prüfung öffnen

Reales EV und reale EVSE

Untersuchen Sie die Interoperabilität, indem Sie beide Implementierungen auf einer synchronisierten Zeitbasis vergleichen. So betrachten Sie ihr Zusammenspiel im selben Ladevorgang.

Interoperabilitätsanalyse öffnen

Labor, Produktion oder Feld

Nutzen Sie die jeweils anwendbaren Normanforderungen passend für Entwicklungsanalyse, Konformität, End-of-Line-Prüfung, Inbetriebnahme, Inspektion und Service.

Passende Prüflösung finden

Weltweite Landschaft der Ladenormen

Sechs Normenpfade für Ladetechnologien und technische Ebenen

Die folgenden Pfade dienen der technischen Orientierung. Die konkrete Produktunterstützung hängt von konfigurierter Schnittstelle, Prüflingsrolle, Protokollausgabe, Softwarestand, Lizenz und freigegebenem Angebot ab.

Konduktives Laden

IEC 61851

Allgemeine Anforderungen an das konduktive Laden, grundlegende Signalisierung, DC-Ladeeinrichtungen für Elektrofahrzeuge und digitale Steuerung des DC-Ladens.

EVSE-Prüfpfad
CCS-Kommunikation

DIN 70121 und ISO 15118

High-Level-Kommunikation zwischen EVCC (fahrzeugseitigem Ladekommunikationssteuergerät) und SECC (ladestationsseitigem Ladekommunikationssteuergerät), einschließlich Erkennung, Sitzungen, Diensten, Sicherheit und Ladesteuerung je nach Generation und Profil.

EVCA-Plattform
Nordamerika

SAE und NACS

Nordamerikanischer Kontext für Steckverbindungen, Control Pilot und Ladesysteme. Geben Sie den genauen Revisionsstand des SAE-Dokuments, den Steckverbinder und das Kommunikationsprofil an.

Passende Prüflösung finden
CAN-basiertes DC-Laden

CHAdeMO

Technologiespezifische DC-Ladekommunikation, Zustandsverarbeitung und Interoperabilität. Die öffentlichen comemso-Portfolioangaben nennen Versionen von 0.9.1 bis 2.0.

EVCA-Systemvarianten ansehen
DC-Laden in China

GB/T

Kontext der chinesischen DC-Ladesteuerung und -kommunikation. Die öffentlichen comemso-Portfolioangaben umfassen Pfade nach GB/T 18487.1 und GB/T 27930.

EVCA-Systemvarianten ansehen
Megawattladen

MCS

Megawattladen verbindet spezielle Anforderungen an EVSE (Electric Vehicle Supply Equipment, also Ladestationen), High-Level-Kommunikation, 10BASE-T1S, Low-Level-Zustände, Kühlung und die Koordination hoher Leistungen.

EVCA MCS öffnen
Gelieferter Unterstützungsumfang Bestätigen Sie den gelieferten Unterstützungsumfang anhand von aktueller Produktseite, Datenblatt, Softwarestand, Lizenz und Angebot. Die Übersicht der Normenfamilien dient zur Orientierung bei dieser Auswahl.

EVSE-Inbetriebnahme, wiederkehrende Prüfung und Service

Ladefunktionsprüfung und
elektrische Sicherheitsprüfung verbinden.

Ein Serienfahrzeug kann zeigen, dass ein EV und eine EVSE einen Ladevorgang abschließen. Es liefert jedoch keine definierten Messungen zur elektrischen Sicherheit, reproduzierbaren Fehlerbedingungen oder vollständigen Prüfaufzeichnungen für die installierte Ladestation.

Prüfung mit realem Fahrzeug

Kompatibilität mit dem Kundenfahrzeug prüfen

Beziehen Sie das reale Fahrzeug ein, wenn die Ladekombination des Kunden relevant ist. Bewerten Sie das Ergebnis für dieses Fahrzeug, diese Konfiguration und diesen Ladevorgang.

  • Eine Fahrzeugimplementierung und ein Fahrzeugzustand
  • Eine Ladekonfiguration und ein Ladevorgang
  • Allein keine definierte Prüfung der Schutzmaßnahmen
  • Allein keine reproduzierbare Simulation sicherheitsrelevanter Fehler
Kontrollierte Prüfung vor Ort

Funktion, Schutzmaßnahmen und Nachweise

Prüfen Sie die installierte EVSE mit einem definierten EV-Simulator und geeigneten Messfunktionen vor der Inbetriebnahme, in geplanten Abständen sowie nach Änderungen, Reparaturen oder gemeldeten Fehlern.

  • Sichtprüfung und Funktionsprüfung
  • Messungen zur elektrischen Sicherheit im definierten Aufbau
  • Kontrolliertes Laden und konfigurierte Fehlerszenarien
  • Strukturierte, prüfbare Ergebnisse
Deutschland – Orientierung

Kontext der Installations- und Betriebssicherheit

  • VDE 0100: Errichten von Niederspannungsanlagen
  • VDE 0105: Betrieb elektrischer Anlagen
  • DGUV Vorschrift 3: Prüfung elektrischer Anlagen und Betriebsmittel
  • IEC 61851: Anforderungen an konduktive Ladesysteme
  • VDE-0620-Kontext: Stecker, Steckdosen und zugehörige Schnittstellen
International – Orientierung

Kontext von Installation, Schnittstellen und Schutz

  • IEC 60364: elektrische Niederspannungsanlagen
  • IEC 62196: Stecker, Steckdosen, Fahrzeugkupplungen und Fahrzeugstecker für Elektrofahrzeuge
  • NEC und CEC: Installationskontext in den USA und Kanada
  • UL 2202: Sicherheitskontext für Ladeeinrichtungen von Elektrofahrzeugen
  • UL 2231: Personenschutzsysteme für EV-Versorgungsstromkreise
Standortbezogene Anforderungen: Anwendbare Dokumente, Ausgaben, Prüfintervalle, Qualifikationen und rechtliche Verantwortung hängen von Land, Installation, EVSE-Typ und Betreiberpflichten ab. Klären Sie die aktuellen Anforderungen für den konkreten Standort.
Prüfmethode für den Feldeinsatz öffnen

EMV beim Laden ist ein eigener Prüfbereich

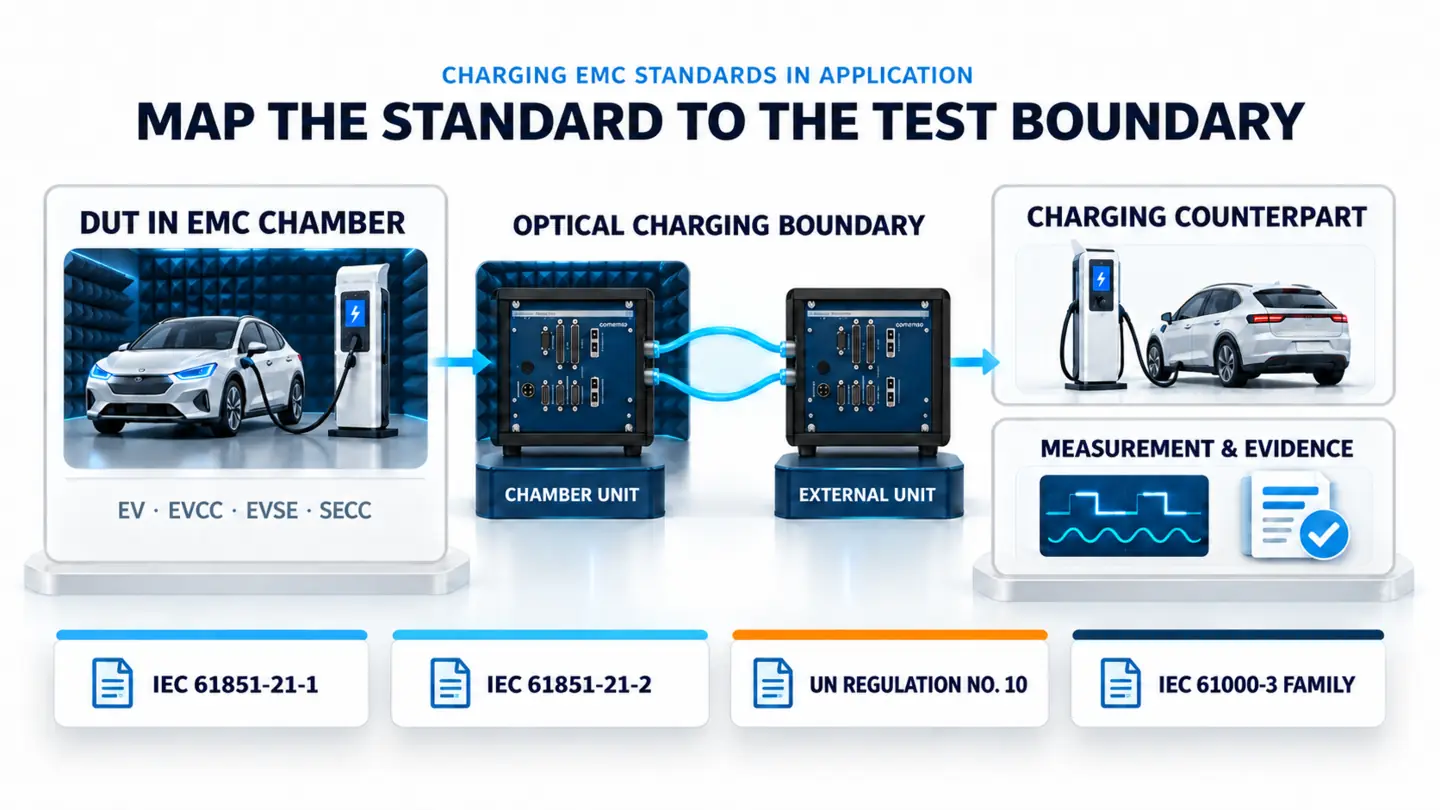

Den EMV-Prüfaufbau für den Prüfling festlegen

Nutzen Sie Ladenormen für das Verhalten an der Ladeschnittstelle und EMV-Normen für Störfestigkeit, Störaussendungen, Aufbau und Betriebsbedingungen. Legen Sie fest, welches Gerät sich in der Kammer befindet, welcher Ladegegenpart aktiv bleibt und welche Nachweise Sie aufzeichnen.

Fahrzeugprüfung: EV + EVCC

IEC 61851-21-1: fahrzeugseitige Onboard-Ladeeinheiten, geprüft am vollständigen Fahrzeug oder als elektronische Unterbaugruppe im jeweiligen Anwendungsbereich.

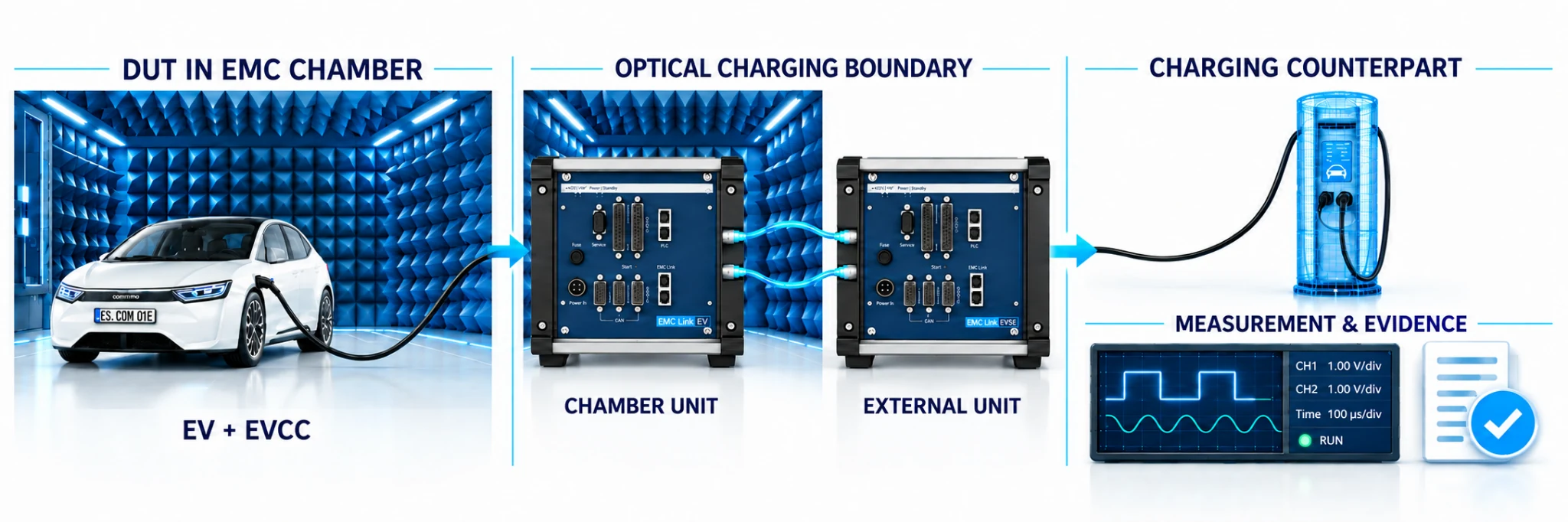

Der fahrzeugseitige Prüfling befindet sich in der EMV-Kammer. Die Ladestationsgegenstelle und die externe Messtechnik bleiben außerhalb.

Der fahrzeugseitige Prüfling befindet sich in der EMV-Kammer. Die Ladestationsgegenstelle und die externe Messtechnik bleiben außerhalb.

In neuem Tab vergrößern ↗

Ladestationsprüfung: EVSE + SECC

IEC 61851-21-2: externe Ladesysteme für Elektrofahrzeuge und die Betriebsbedingungen des maßgeblichen Prüfverfahrens.

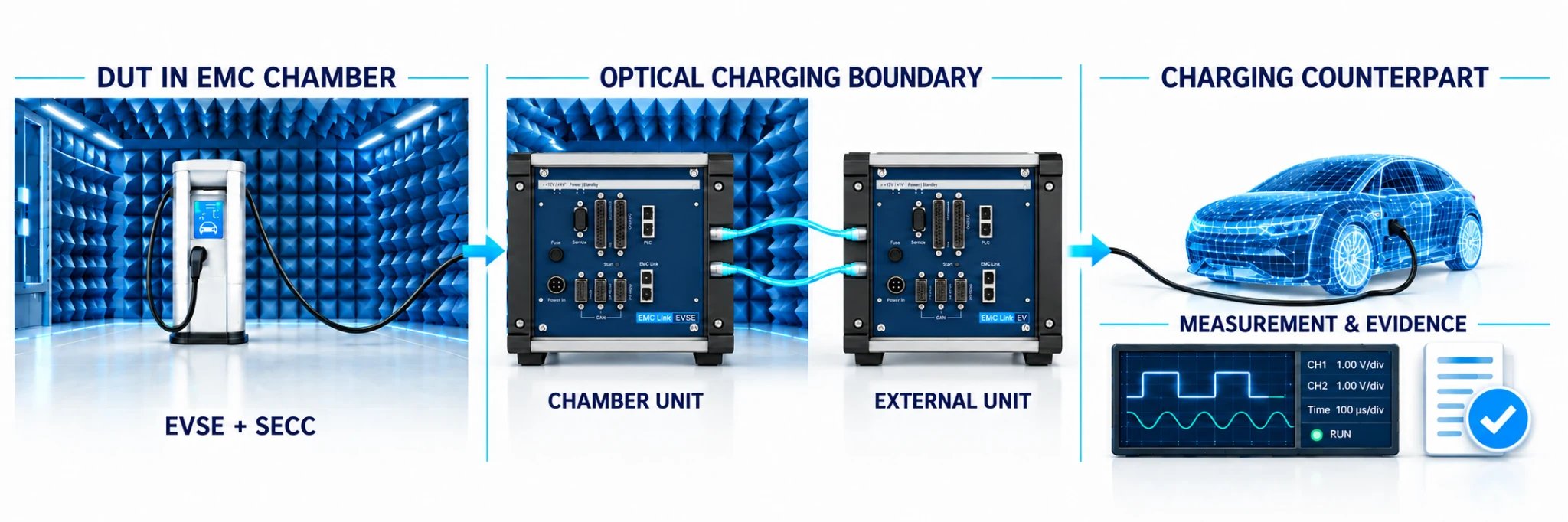

Der ladestationsseitige Prüfling befindet sich in der EMV-Kammer. Die Fahrzeuggegenstelle und die externe Messtechnik bleiben außerhalb.

Der ladestationsseitige Prüfling befindet sich in der EMV-Kammer. Die Fahrzeuggegenstelle und die externe Messtechnik bleiben außerhalb.

In neuem Tab vergrößern ↗

Schematische Beispiele. Der Ladegegenpart kann je nach Aufbau real oder simuliert sein. Der freigegebene Prüfplan bestimmt die tatsächliche Anordnung, Anregung, Messung und Bewertung.

IEC 61851-21-1EMV von Fahrzeug und Onboard-Ladegerät bei konduktiver Verbindung.
IEC 61851-21-2EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge.
UN-Regelung Nr. 10Genehmigungskontext für Fahrzeuge und elektronische Unterbaugruppen. Geben Sie den genauen Revisionsstand und die Änderungsserie an.
IEC-61000-NormenfamilienKontext von Netzqualität, Störaussendungen, Störfestigkeit und Messgeräten, abhängig von der gewählten Methode.

Eine Normenfamilie über mehrere technische Ebenen

Die technische Ebene für das benötigte Ergebnis wählen

Nutzen Sie Kommunikationsaufzeichnungen, Control-Pilot-Messungen, Leistungsmessungen und Konformitätsbewertungen für die Frage auf der jeweiligen technischen Ebene. Jedes Ergebnis hat seinen eigenen Aussageumfang.

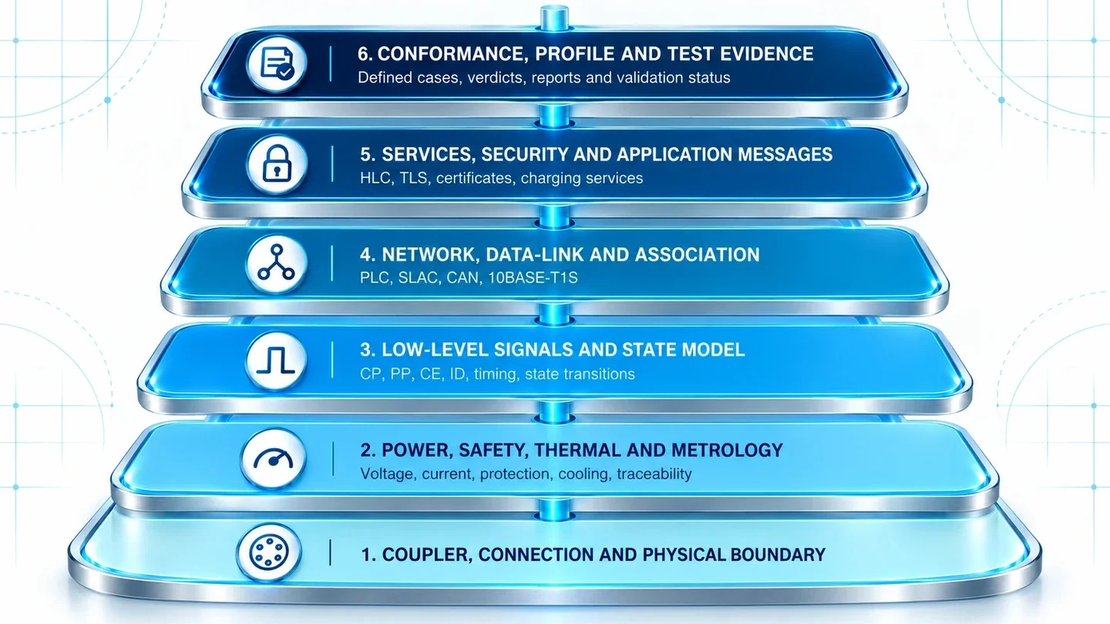

Sechs Ebenen von der physischen Ladegrenze über Leistung, Signale, Netzwerk und Dienste bis zum Konformitätsnachweis

Physische Grenze

Kupplung, Fahrzeugstecker, Steckverbinder, Kabel und Kontaktzustand.

Leistung und Sicherheit

Spannung, Strom, Isolation, Schutz, thermisches Verhalten und Messtechnik.

Signale und Zustände

Control Pilot (CP), Proximity Pilot (PP), PWM, Zustandsübergänge, Zeitverhalten und technologiespezifische Low-Level-Signale.

Netzwerk und Sicherungsschicht

PLC (Powerline-Kommunikation), SLAC, CAN, 10BASE-T1S und Verbindungsaufbau.

Nachrichten und Dienste

Ladesequenzen, Parameter, Sicherheit, Zertifikate und Dienste.

Bewertung und Nachweise

Definierte Prüffälle, Erwartungen, automatisierte Auswertung, Berichte und Freigabestatus.

Drei Statusfragen getrennt prüfen

Normenstatus, Produktunterstützung und Freigabe der Prüfbibliothek festhalten

Prüfen Sie Veröffentlichungsstatus, Hardwareunterstützung, Softwarelizenz und die freigegebene ausführbare Konformitätsprüfbibliothek getrennt. Ein neues Dokument verändert die Normenlandschaft; Produkt- und Prüfbibliotheksfreigaben bestimmen den verfügbaren Prüfumfang.

1

Normenstatus

Ist das Dokument veröffentlicht, geändert, ersetzt, zurückgezogen oder noch in Entwicklung?

2

Produktunterstützung

Welche Hardware, welcher Steckverbinder, welche Rolle, welcher Softwarestand und welche Lizenz unterstützen die benötigte Funktion?

3

Status der Prüfbibliothek

Welche Prüffälle, Prüfrichtungen, Vorbedingungen, Bewertungslogik und Berichte sind freigegeben?

Drei Statusfragen getrennt prüfen.

  • NORMENSTATUS

    Ist das Dokument veröffentlicht, geändert, ersetzt oder ein Entwurf?

    Normungsorganisation

  • PRODUKTUNTERSTÜTZUNG

    Welche Hardware, Schnittstelle, Lizenz und Version unterstützen es?

    Freigegebene Produktmatrix

  • BIBLIOTHEKSSTATUS

    Welche Prüffälle, Prüfrichtung, welcher Umfang und welche Implementierung sind freigegeben?

    Prüfbibliotheksmatrix

Prüfumfang und Softwarestatus vergleichen

Dokumentänderungen für Ihr Projekt einordnen

Neue Veröffentlichungen mit dem Produktfreigabestand abgleichen

Der folgende Dokumentstatus wurde am 4. September 2026 mit den zuständigen Normungsorganisationen abgeglichen. Maßgeblich bleibt die offizielle Quelle.

2023

IEC 61851-23 und IEC 61851-24

Die Ausgaben von 2023 aktualisieren die Anforderungen an DC-Ladeeinrichtungen für Elektrofahrzeuge und den zugehörigen Kontext der digitalen Kommunikation zur Steuerung des DC-Ladens.

Juli 2026

ISO 15118-20 Amendment 1

Die veröffentlichte Änderung ergänzt den Kommunikationskontext der zweiten Generation um AC-DER-Dienste, MCS-Dienste und ein verbessertes Sicherheitskonzept.

August 2026

IEC 61851-23-3 für MCS

Die erste Ausgabe definiert Anforderungen an MCS-Ladeeinrichtungen für Elektrofahrzeuge und verweist für die digitale Kommunikation auf ISO 15118-10 und ISO 15118-20.

Verwenden Sie das genaue Dokument. Halten Sie für Projektentscheidungen Teil, Ausgabe, Änderung, Berichtigung, Profil und die anwendbaren Abschnitte fest. Familiennamen allein reichen nicht aus.

Vom Normenkontext zum technischen Nachweis

Den Weg vom Prüfziel zum Nachweis festlegen

  1. Prüfling und Entscheidung festlegen

    Definieren Sie den Prüfling: EV, EVSE, Steuergerät, Lademodul oder reales Ladepaar. Benennen Sie die Entscheidung für Entwicklung, Robustheit, Konformität, Produktion oder Feldeinsatz.

  2. Dokumente konkretisieren

    Halten Sie Familie, Teil, Ausgabe, Änderung, Profil und anwendbaren Marktkontext fest.

  3. Prüfgrenze auswählen

    Wählen Sie die Steckverbinder-, Protokoll-, Signal-, Leistungs-, Sicherheits- und EMV-Schnittstellen, die gesteuert oder beobachtet werden müssen.

  4. Freigegebene Prüflogik ausführen

    Nutzen Sie Simulation, Messung, automatisierte Analyse oder eine freigegebene Prüfbibliothek entsprechend dem genehmigten Systemumfang.

  5. Nachweise sichern

    Halten Sie Aufzeichnung, synchronisierten Zeitverlauf, Grenzwerte, Bewertungen, Konfiguration und Bericht für die technische Entscheidung zusammen.

Die nächste Grundlage für Ihre Prüfung wählen

Prüfmethoden, freigegebene Bibliotheken, Regulierung und Begriffe einordnen

Methode

EMV-Prüfung beim Laden von Elektrofahrzeugen

Prüflingsrichtung, Kammergrenze, HF-Sequenz, Netzqualität und Nachweismethodik.

Anwendung öffnen
Ausführbare Logik

Konformitätsprüfbibliotheken

Implementierte Prüffälle, Prüfrichtung, Vorbedingungen, Bewertungslogik, Freigabestatus und kompatibler Systempfad.

Auswahl der Prüfbibliothek vorbereiten
Regulierung

AFIR für das Laden von Elektrofahrzeugen

EU-Anforderungen an Infrastruktur, referenzierte technische Spezifikationen, Prüfungen und Betriebsnachweise.

AFIR öffnen
Begriffe

Glossar

Einheitliche Definitionen zu Laden, Kommunikation, Prüfung, Konformität, Interoperabilität und Batteriesystemen.

Glossar öffnen

Die Prüfung anhand der geltenden Anforderungen konfigurieren

Prüfling, geltendes Dokument und Prüfziel definieren

Halten Sie geltende Normen, physische Prüfgrenze, Produktkonfiguration, freigegebene Prüfbibliothek und benötigte Nachweise in der Prüfspezifikation fest.

Häufig gestellte Fragen

FAQ zu Ladenormen, Sicherheit vor Ort und EMV

Diese Antworten dienen der Orientierung. Maßgeblich bleiben das normative Dokument und die freigegebene Produktdokumentation.

Ist die elektrische Sicherheit der EVSE belegt, wenn ein EV erfolgreich lädt?

Nein. Ein erfolgreicher Ladevorgang belegt einen Kompatibilitätsfall unter bestimmten Bedingungen. Die Prüfung der elektrischen Sicherheit erfordert die anwendbaren Sichtprüfungen, Messungen und Prüfbedingungen, eine qualifizierte verantwortliche Person sowie dokumentierte Nachweise für die konkrete Installation.

Bedeutet eine aufgeführte Norm, dass jedes comemso-Produkt sie unterstützt?

Nein. Diese Seite ordnet die Normenlandschaft ein. Der genaue Unterstützungsumfang hängt von Hardware, Steckverbinder, Prüflingsrolle, Softwarestand, Lizenz und freigegebenem Angebot ab.

Warum müssen Ausgabe und Änderung angegeben werden?

Benennen Sie Ausgabe, Änderung und Berichtigungen genau, da sich Anforderungen und Prüfmethoden zwischen ihnen ändern können. So bestimmen Sie den geltenden Umfang innerhalb einer Normenfamilie wie IEC 61851 oder ISO 15118.

Worin unterscheiden sich diese Übersicht und eine Konformitätsprüfbibliothek?

Die Übersicht erläutert Dokumentkontext, Rollen und technische Ebenen. Eine Konformitätsprüfbibliothek stellt freigegebene ausführbare Prüflogik, Vorbedingungen, Bewertungen und Berichte für einen definierten Umfang bereit.

Wo finde ich die ausführliche EMV-Prüfmethodik?

Nutzen Sie die Anwendungsseite zur EMV-Prüfung beim Laden von Elektrofahrzeugen. Sie ordnet Prüfling, Kammergrenze, Betriebsart, HF-Sequenz, Verfahren zur Netzqualität und erforderliche Nachweise zu.

Bedeutet die Veröffentlichung von IEC 61851-23-3 oder einer ISO-15118-Änderung sofortige Produktunterstützung?

Nein. Veröffentlichungsstatus, Produktunterstützung und Freigabe der Prüfbibliothek sind getrennte Sachverhalte. Jeder davon muss unabhängig bestätigt werden.
