Prüfgeräte für Ladestationen: Installation, Fertigung, Kalibrierung
Ladestationen prüfen – von der Fertigungslinie bis zum Serviceeinsatz.

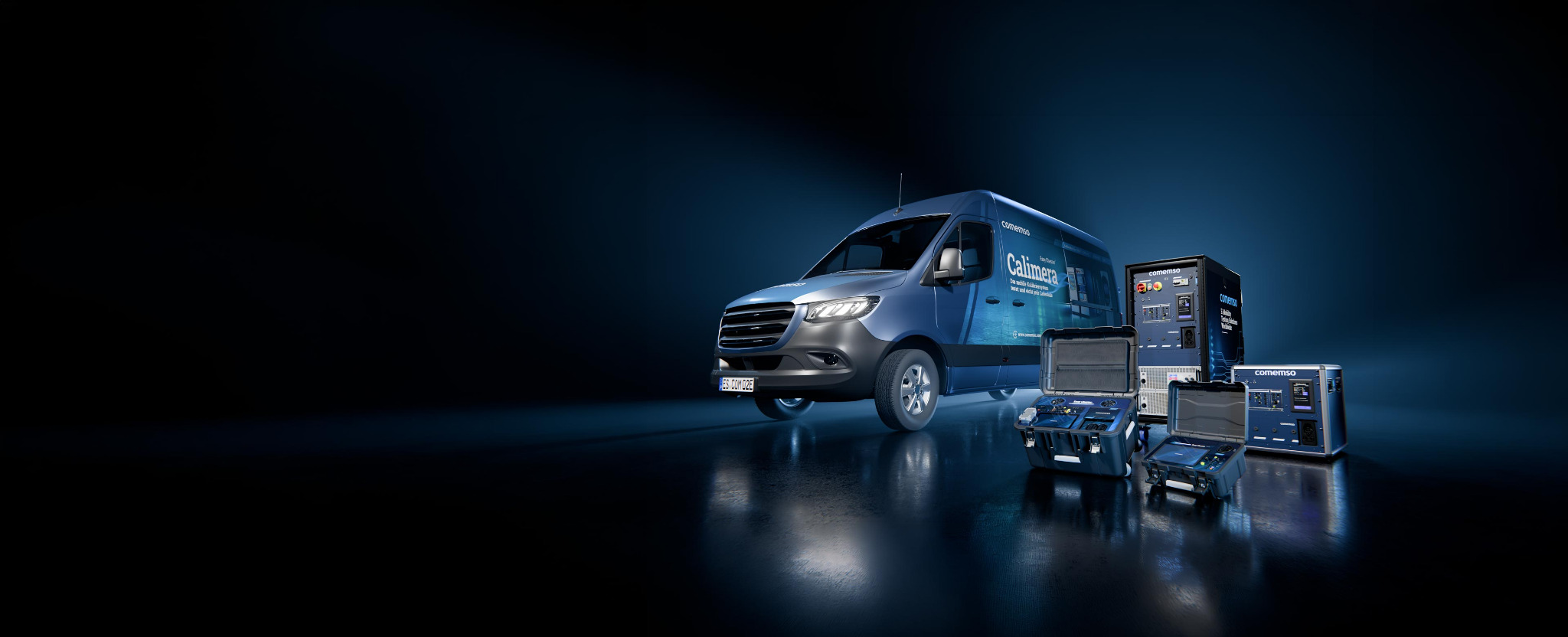

Easy Chester ist die comemso-Familie der Ladestations-Prüfgeräte, von der Fertigungslinie bis zum Serviceeinsatz: Micro und Ultimate für Inbetriebnahme und wiederkehrende Prüfung, EOL für die Fertigung, Calimera für die Kalibrierung – statt Testfahrzeug plus Einzelgeräten.1
Ultimate-Linie seit 2016 im Feld. „So können wir unseren Kunden schnelle Serviceeinsätze … gewährleisten.“ – Michael Borowski, synfis
- Wofür
- Installateure, Serviceteams, Ladestationshersteller und Kalibrierlabore, die Ladestationen über ihren ganzen Lebenszyklus prüfen.
- Was es kann
- Vier Prüfgeräte: Micro (AC) und Ultimate (AC/DC, Prüflast bis 60 kW) vor Ort, EOL in der Fertigung, Calimera kalibriert bis 260 kW DC.
- Wofür nicht
- Entwicklung und Konformitätsprüfung neuer Ladestationen – dafür gibt es EVCA.
Fällt eine Ladestation nach der Installation aus, folgt ein zweiter Termin vor Ort – und ein Betreiber wartet auf einen funktionierenden Ladepunkt.
Nach Prüfaufgabe auswählen
Direkt zur passenden Prüfaufgabe.
Jede Aufgabe führt direkt zum passenden System. Die Produktdetails und der Vergleich folgen darunter.
Kompakter Wallbox-Tester für Wallboxen und AC-Ladestationen. Geführte Sicherheits-, Kommunikations- und Ladeprüfungen für Inbetriebnahme und Inspektion.
AC/DC-Installationstester für elektrische Sicherheit, Ladefunktion und Kommunikation bei Inbetriebnahme, Wartung und Reparaturverifikation.
AC/DC-Ladestationsmessungen mit einer rückführbaren Referenz vergleichen.
Wiederholbare Produktionsprüfungen. Leistungs- und Integrationsumfang passend auswählen.
Für Protokollanalyse oder Normkonformitätsprüfungen wählen Sie die passende EVCA-Konfiguration.
Produktionsanwendung
Den Werksfreigabeprozess definieren, bevor EOL oder EOL HPC ausgewählt wird.
Zuerst stehen Ladestationsvarianten, Abnahmekriterien, Zykluszeit und Leistungsgrenzen fest. Danach folgen Automatisierung, Rückverfolgbarkeit und optionale Metrologie – und daraus die Easy-Chester-Produktkonfiguration.

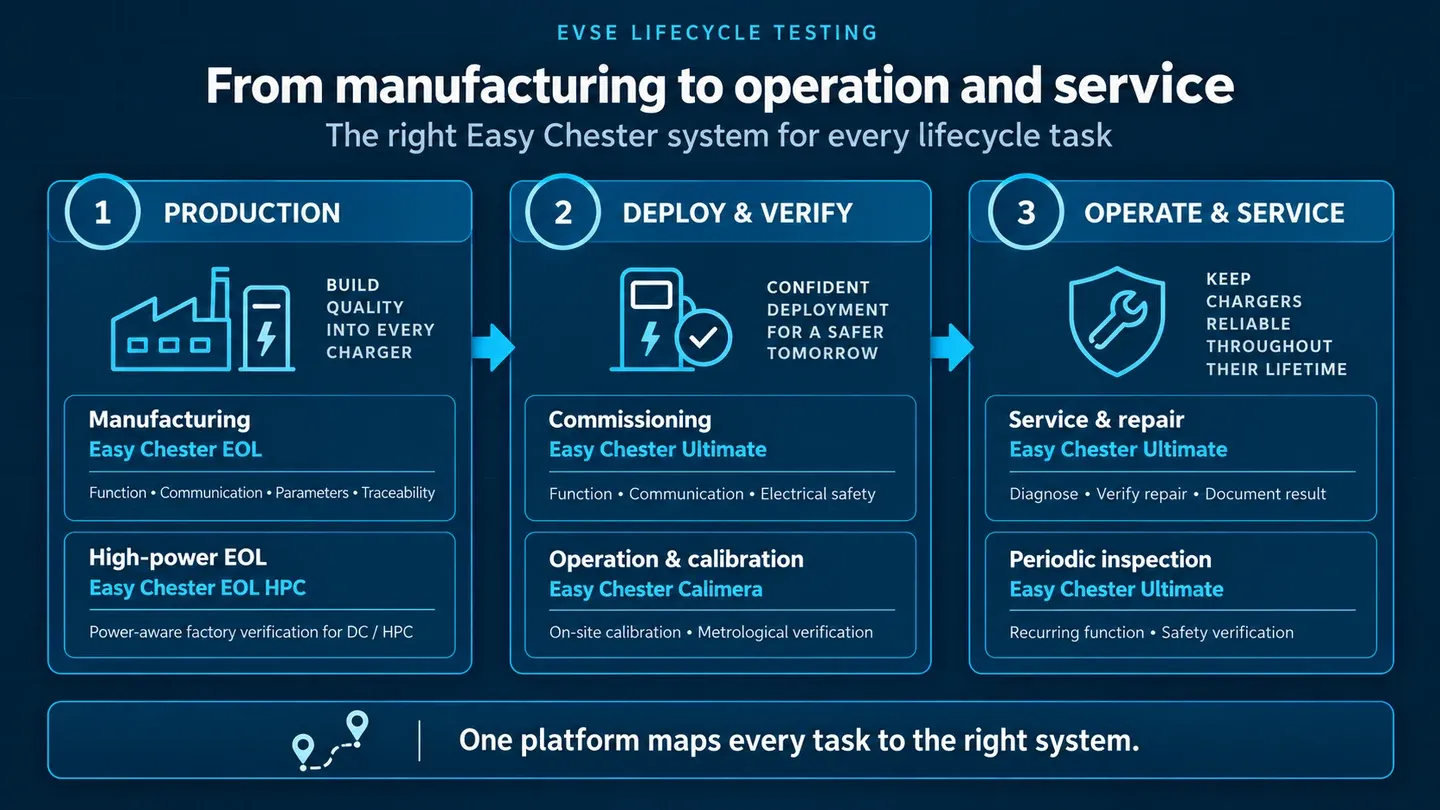

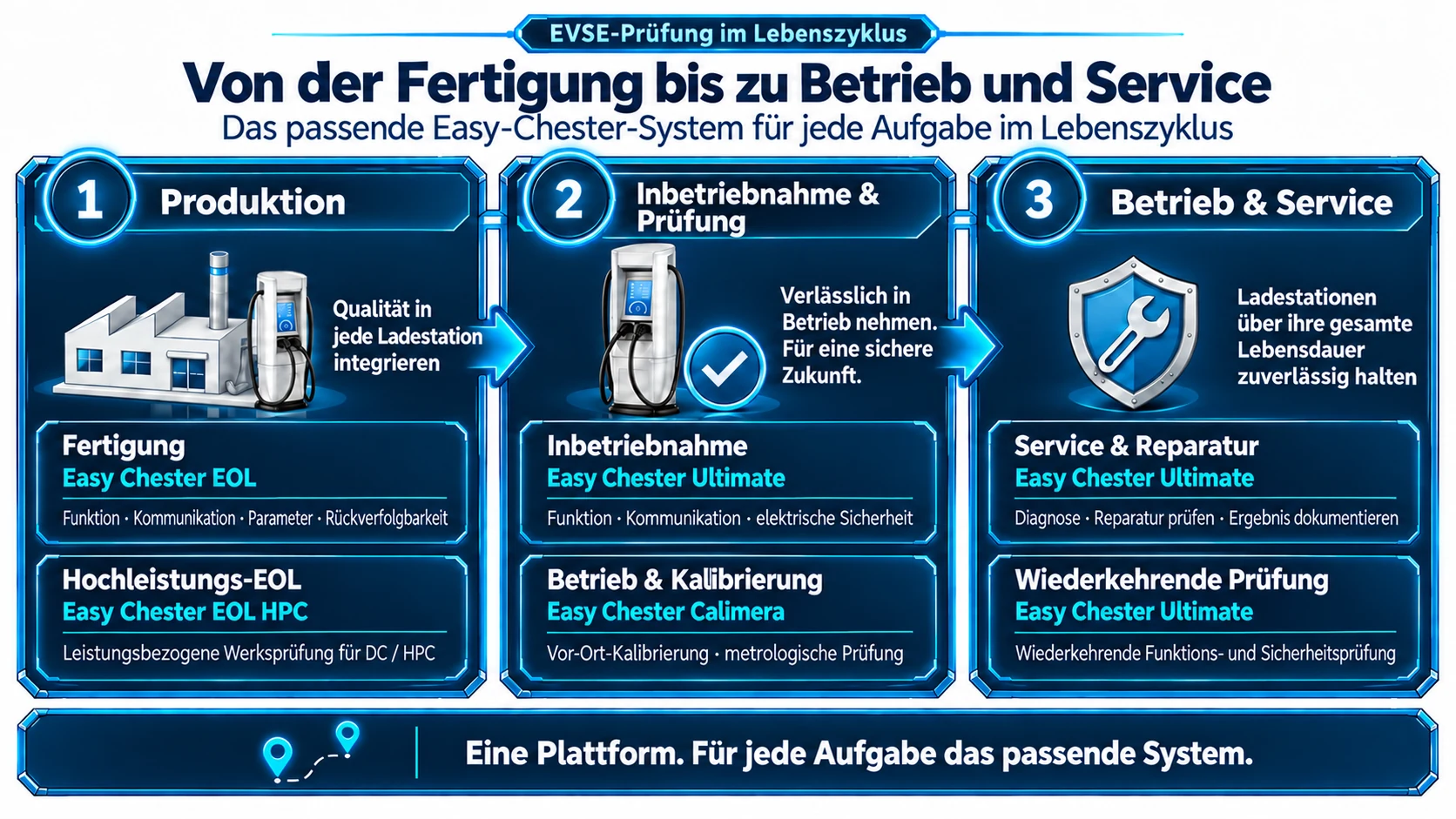

EVSE-Prüfung über den Lebenszyklus
Eine Ladestation. Unterschiedliche Ergebnisse in jeder Phase.
Die Fertigung benötigt eine Freigabeentscheidung, die Inbetriebnahme prüft Sicherheit und Funktion, der Service die Fehlerbehebung und die Kalibrierung die Rückführbarkeit der Messung. Jede Phase braucht passende Methoden und Aufzeichnungen.

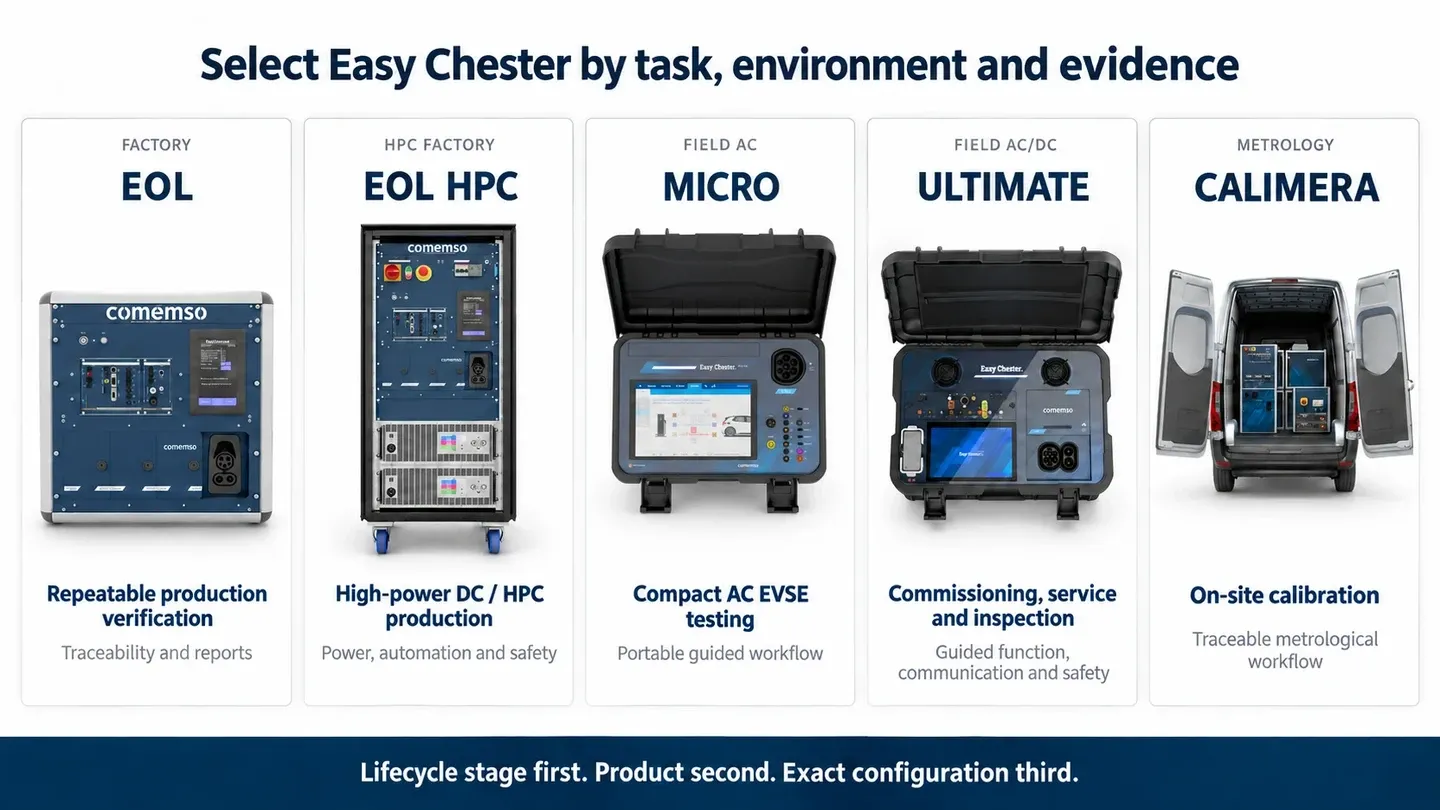

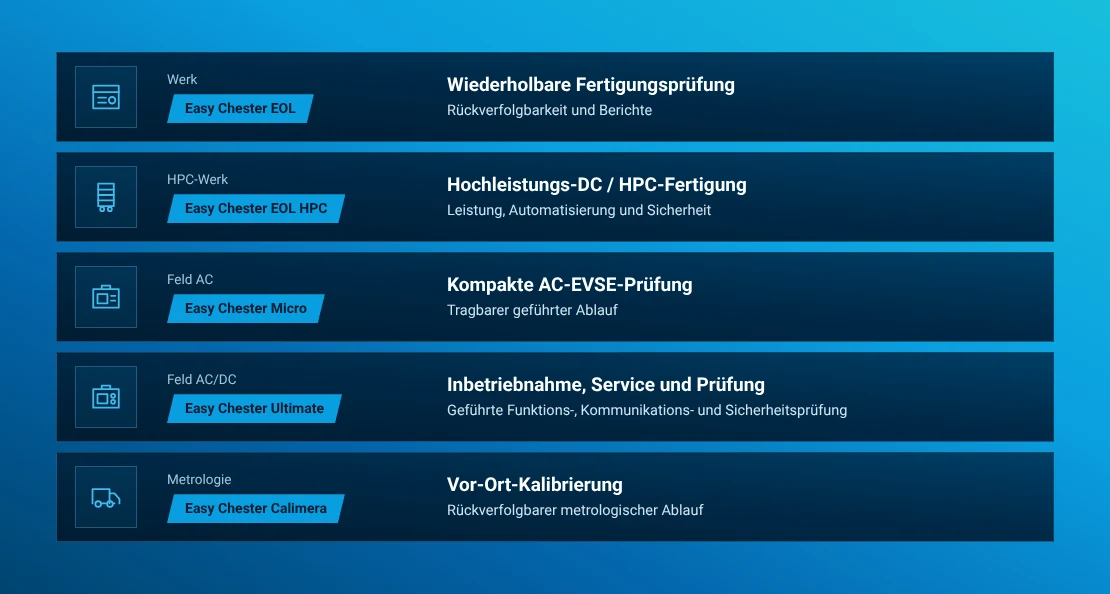

Nach Aufgabe und Umgebung auswählen
Fünf aufgabenspezifische EVSE-Prüflösungen.
Easy Chester EOL
Konfigurierte AC-/DC-Prüfungen für einen wiederholbaren Produktionsablauf bei Ladestationen.
- Einsetzen, wenn
- jede gefertigte Ladestation dieselben freigegebenen Funktions-, Kommunikations- und Parameterprüfungen benötigt.
- Wichtigstes Ergebnis
- Geräteidentität, Prüfausführung, Bewertung und Produktionsbericht.
- Optionale Erweiterung
- Calimera-GUI plus projektspezifisches AC-/DC-Leistungsmessgerät.
Easy Chester EOL HPC
DC-Hochleistungsprüfungen in der Produktion innerhalb der konfigurierten elektrischen und sicherheitstechnischen Grenzen.
- Einsetzen, wenn
- die Produktionszelle Ladekommunikation, externe Leistungs- oder Lasthardware, Kühlung und Sicherheit koordinieren muss.
- Wichtigstes Ergebnis
- Nachvollziehbare Hochleistungsbetriebspunkte, Sequenzergebnisse und Freigabeentscheidung.
- Optionale Erweiterung
- Calimera-GUI plus projektspezifisches AC-/DC-Leistungsmessgerät.
Easy Chester Micro
Kompakter AC-Installationstester für Inbetriebnahme, elektrische Sicherheit, Wartung und wiederkehrende Prüfung.
- Einsetzen, wenn
- ein tragbarer, geführter AC-Ablauf die Hauptanforderung ist.
- Protokollumfang
- AC-Ladefunktionsprüfungen, einschließlich ISO-15118-2-Kommunikation mit EIM-Authentifizierung.
- Planung
- ISO-15118-20-Kommunikation · geplant für Q1/2027.
Easy Chester Ultimate
AC/DC-Installationstester für Inbetriebnahme, elektrische Sicherheits- und Ladefunktionsprüfungen, mit geführten Berichten für Wartung und Service.
Seit 2016 im FeldZehnjähriges Jubiläum 2026. Ultimate-Produktzweig.
Felderfahrung und Prüfprinzip
- Einsetzen, wenn
- ein Techniker Ladefunktion, Kommunikation und elektrische Sicherheit an installierter Infrastruktur prüfen muss.
- Wichtigstes Ergebnis
- Geführte Prüfschritte, Messwerte, Bewertungen und Vor-Ort-Bericht.
- Typische Aufgaben
- Inbetriebnahme, Reparaturverifikation, Service und wiederkehrende EVSE-Inspektion.
Easy Chester Calimera
AC- und DC-Energiezählerkalibrierung mit geregelter realer Last und Referenzmessung.
PTB-zertifiziertEasy Chester CalimeraZertifizierungsdetails ansehen
- Einsetzen, wenn
- die installierte Ladestation bei kontrollierten Betriebspunkten in ihrer realen Betriebsumgebung vermessen werden muss.
- Wichtigstes Ergebnis
- Referenzwerte, Ladestationswerte, Vergleich und Kalibrierprotokoll.
- Typische Aufgaben
- Kalibrierung vor Ort und metrologische Verifikation von AC- oder DC-Ladeinfrastruktur.

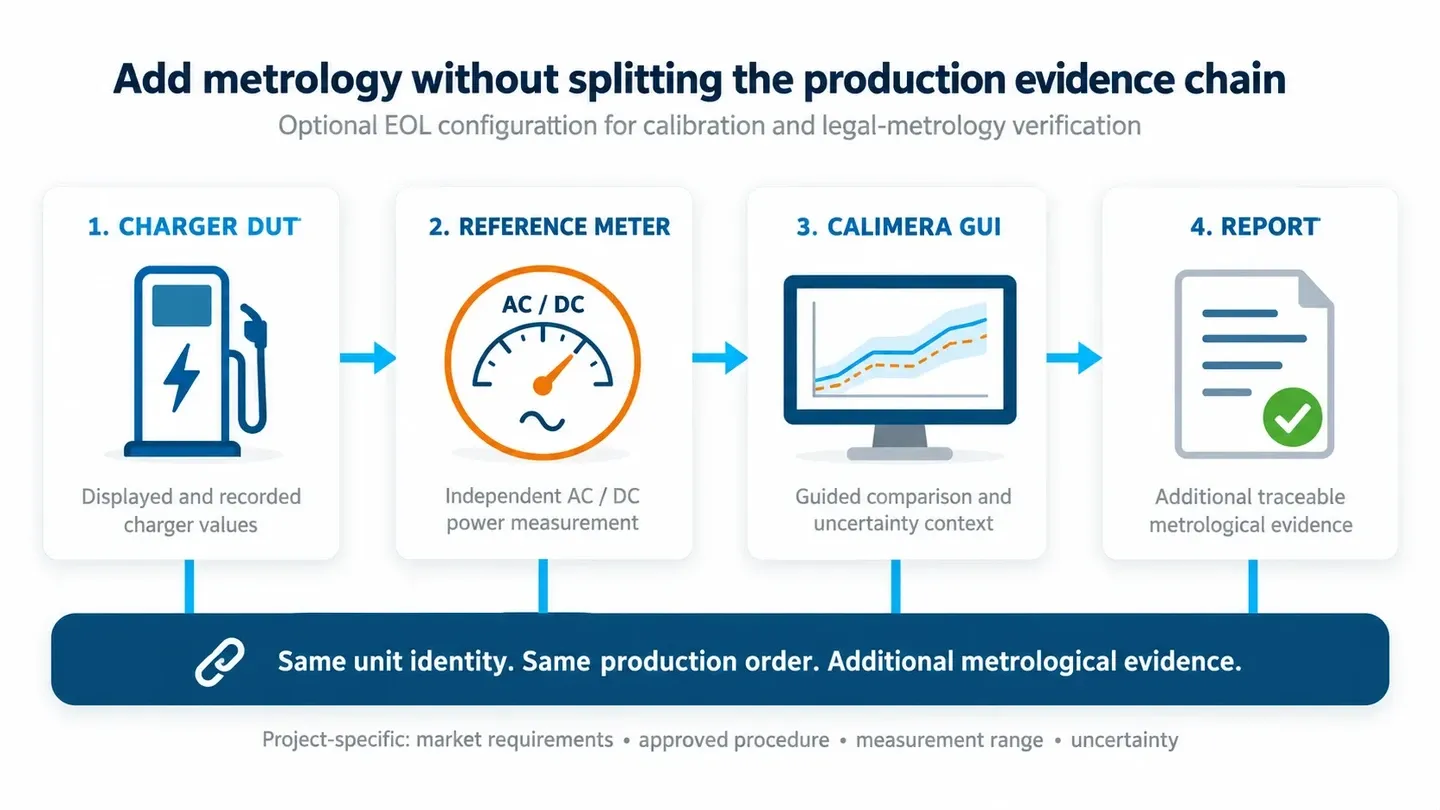

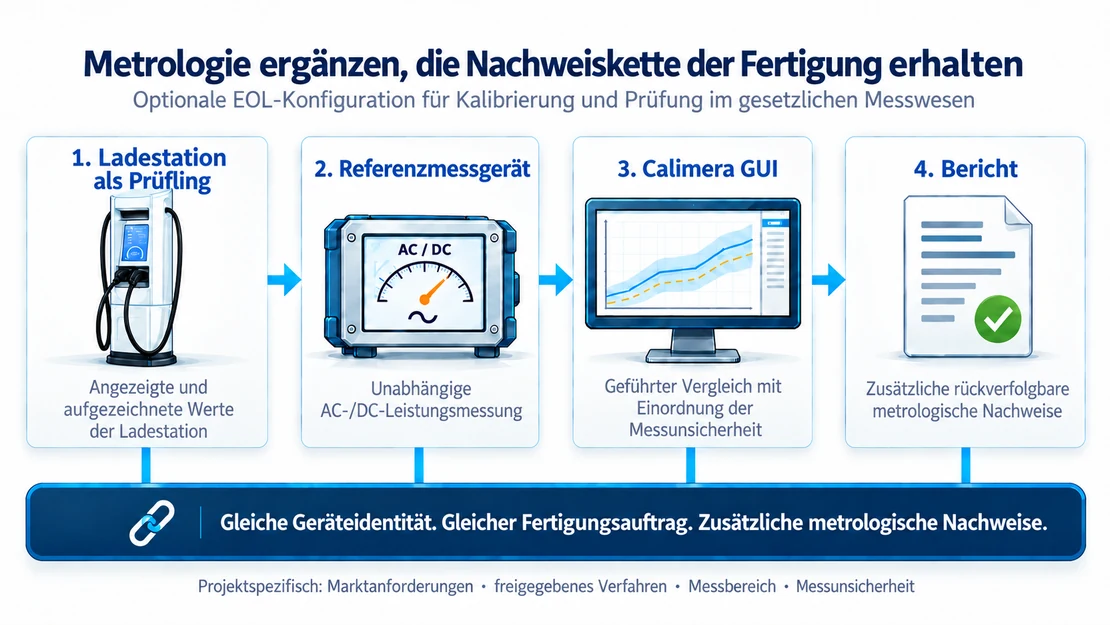

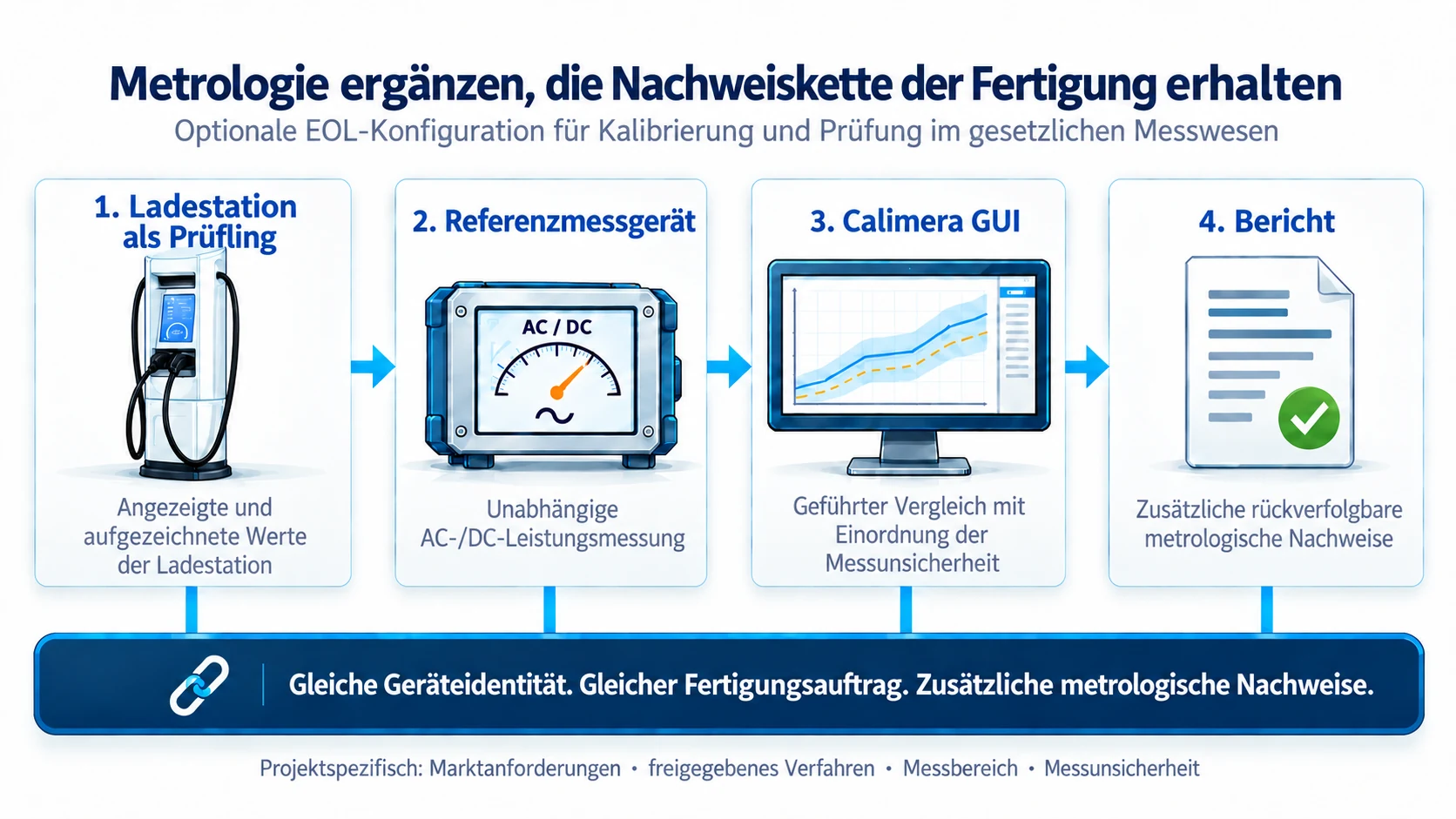

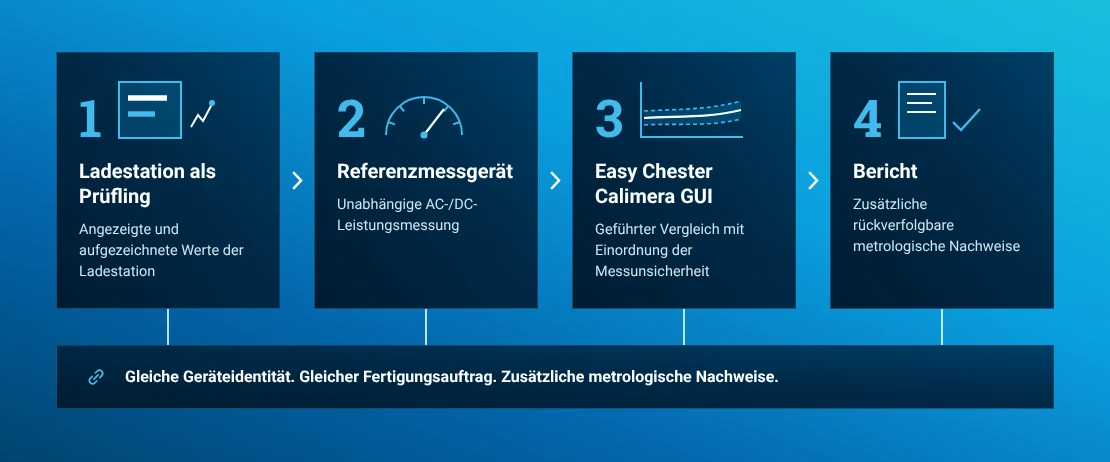

Optionale Produktionsmetrologie
Kalibriernachweise mit dem End-of-Line-Ergebnis verknüpfen.
Calimera-GUI und ein projektspezifisches AC- oder DC-Leistungsmessgerät ergänzen EOL oder EOL HPC um Produktionsmetrologie.
Nationale eichrechtliche Anforderungen, zugelassene Verfahren, Messbereiche, Messunsicherheit, Referenzgeräte und Berichtsformate bleiben markt- und projektspezifisch.
Gemeinsame Easy-Chester-Grundlage
Geführte Prüfungen und Aufzeichnungen in der Easy-Chester-Familie
Jedes System führt den Bediener durch ladespezifische Prüfungen und hält die Messwerte zusammen mit dem Ergebnis fest.
Geführte Abläufe
Prüfen Sie die Voraussetzungen und folgen Sie dem aktiven Prüfschritt. Betrachten Sie anschließend Messwert, Bewertung und Bericht gemeinsam.
Ladespezifischer Funktionsumfang
Die für Ihre Aufgabe erforderlichen Prüfdisziplinen kommen zusammen, einschließlich ladespezifischer Prüfungen und elektrischer Messungen.
Messungen mit zugehörigen Prüfbedingungen
Das Ergebnis mit der geprüften Ladestation, dem Standort, der Konfiguration oder Produktionsidentität verknüpfen.
Aufgabenspezifische Rollen
Produktionsfreigabe, Absicherung vor Ort und Metrologie bekommen jeweils ihre passenden Methoden und Aufzeichnungen.
Konfigurationseingaben
Sechs Fakten festlegen, bevor Hardware und Optionen ausgewählt werden.
Sie suchen ein Wallbox-Prüfgerät für den Fachbetrieb? Der Guide zum Wallbox-Test hilft, Ladefunktionsprüfung, elektrische Sicherheitsprüfung und Geräteauswahl im Prüfplan zu unterscheiden.
Abgrenzung der Produktfamilie
Easy Chester standardisiert betriebliche EVSE-Prüfungen. EVCA eröffnet die technische Entwicklungs- und Prüfumgebung.
Easy Chester
- Wiederholbare Werksabnahme
- Geführte Inbetriebnahme und Vor-Ort-Service
- Wiederkehrende Inspektion und strukturierte Berichte
- Mobile oder produktionsintegrierte Metrologie
EVCA
- Entwicklungssimulation und Messung
- Konformitäts- und Robustheitsprüfung
- Ursachenanalyse von Interoperabilitätsproblemen
- Fehlereinspeisung, Manipulation und Reproduktion im Labor
Ultimate verbindet Funktions-, Last- und elektrische Sicherheitsprüfungen für Inbetriebnahme, Wartung und wiederkehrende Prüfung. EV-nahes Ladeverhalten unterstützt den Ladeaufbau für Prüfungen, die eine aktive Ladesitzung benötigen.
Ihr Installationsprüfgerät auswählen
Micro bietet die AC-Funktionen von Ultimate. Ultimate ergänzt DC-Ladeprüfungen. Unterstützte Sicherheitsfunktionen, Schnittstellen und Optionen müssen für den erforderlichen Inspektionsumfang ausgewählt werden.
AC-EVSE-Installationstester
Micro, der kompakte AC-Tester, deckt elektrische Sicherheitsprüfungen bei Inbetriebnahme, Wartung und wiederkehrender Prüfung von AC-Ladestationen und Wallboxen ab.
Wallbox-Tester ansehenAC/DC-EVSE-Installationstester
Ultimate deckt Inbetriebnahme, elektrische Sicherheits- und Ladefunktionsprüfungen an AC- und DC-Ladestationen ab, mit geführten Berichten für Wartung und Service.
AC/DC-Installationstester ansehen| Installation, Inbetriebnahme und wiederkehrende Prüfung | Easy Chester Micro | Easy Chester Ultimate |
|---|---|---|
| AC-Ladestationen und Wallboxen | ✓ Ja | ✓ Ja |
| DC-Ladestationen | – Nein | ✓ Ja |
| Installation, Inbetriebnahme und Wartung | ✓ AC | ✓ AC und DC |
| Netzseitige elektrische Sicherheitsprüfungen | ✓ Ja | ✓ Ja |
| EV-seitige elektrische Sicherheitsprüfungen | ✓ AC | ✓ AC und DC |
| Drehfeldprüfung | ✓ Ja | ✓ Ja |
| AC-Kommunikation: ISO 15118-2 | ✓ Jetzt verfügbar, mit EIM-Authentifizierung | ✓ Jetzt verfügbar, mit EIM-Authentifizierung |
| Prüfumfang für ISO 15118-20 | ◷ Erweiterung der Ladekommunikation, geplant für Q1/2027 | ◷ Erweiterung der Ladekommunikation, geplant für Q1/2027 |
| TLS-geschützte Ladekommunikation | – Derzeit nicht verfügbar | – Derzeit nicht verfügbar |
Häufig gestellte Fragen
Fragen zu Easy-Chester-EVSE-Prüfgeräten
Was ist die Easy-Chester-Produktfamilie?
Easy Chester ist die comemso-Familie aufgabenspezifischer EVSE-Prüfgeräte für Produktion, Inbetriebnahme, Service, Inspektion und Kalibrierung von Ladestationen.
Welcher Easy Chester wird zur Inbetriebnahme von Ladestationen eingesetzt?
Easy Chester Micro unterstützt AC-Installation und -Inbetriebnahme. Easy Chester Ultimate deckt AC- und DC-Ladestationen ab. Beide verbinden geführte Ladefunktions-, Kommunikations- und elektrische Sicherheitsprüfungen mit Berichterstellung für die gewählte Konfiguration.
Welches System wird für EVSE-Wartung und wiederkehrende Inspektion verwendet?
Nutzen Sie Micro für AC-Wartung, Reparaturverifikation und wiederkehrende Inspektion; wählen Sie Ultimate, wenn auch DC-Ladestationen zum Umfang gehören. Wählen Sie die erforderlichen Schnittstellen, Sicherheitsfunktionen und die Berichtskonfiguration aus.
Welcher Easy Chester wird für EVSE-End-of-Line-Prüfungen eingesetzt?
Easy Chester EOL ist die kompakte Produktionslösung für wiederholbare Funktions-, Kommunikations- und Parameterprüfung mit Rückverfolgbarkeit. Easy Chester EOL HPC erweitert die Produktionsrolle auf Hochleistungsladeprodukte und die projektspezifische Integration von Leistung, Kühlung, Schaltfunktionen und Sicherheit.
Was unterscheidet Easy Chester EOL von EOL HPC?
Easy Chester EOL konzentriert sich auf die wiederholbare Produktionsabnahme von Ladeprodukten. EOL HPC wird gewählt, wenn die Produktionszelle Hochleistungsbetriebspunkte, externe Quellen- oder Lasthardware, Kühlung, Verriegelungen und sicher sequenzierte Automatisierung koordinieren muss.
Kann Easy Chester EOL oder EOL HPC um Kalibrierung erweitert werden?
Ja. Beide Produktionssysteme können optional mit der Calimera-GUI und einem projektspezifischen AC- oder DC-Leistungsmessgerät kombiniert werden. So werden metrologisch ausgerichtete Prüfungen mit derselben Geräteidentität und denselben Produktionsnachweisen verknüpft.
Prüft Ultimate Normkonformität oder Funktion und Sicherheit im Feld?
Easy Chester Ultimate prüft Funktion, Lastverhalten und elektrische Sicherheit von AC/DC-Ladestationen bei Inbetriebnahme, Wartung und wiederkehrender Prüfung. EV-nahes Ladeverhalten unterstützt den Ladeaufbau für Prüfungen, die eine aktive Ladesitzung benötigen. Für Normkonformitätsprüffälle zu IEC 61851-1, DIN 70121, ISO 15118, SAE J1772 oder CHAdeMO wählen Sie die passende EVCA-Konfiguration.
Kundenprojekte, Erfolgsgeschichten und Fachartikel zu diesem Thema.
- KundenprojektEasy Chester mit Long Duration Unit, März 2025Easy Chester mit Long Duration Unit ermöglicht längere Ladeprüfungen zur Untersuchung des Ladeverlaufs und der EVSE-Reaktion. Projekt März 2025.
- KundenprojektEasy Chester Light: DC-Prüfung, Oktober 2024Easy Chester Light im Projekt vom Oktober 2024: gezielte DC-Funktionsprüfung im DIN-70121-Kontext mit einfachem Bedienablauf.
- WissenEVSE-End-of-Line: Prüfungen und AbnahmeElektrische, funktionale und Kommunikationsprüfungen in der End-of-Line-Prüfung von Ladestationen planen. Ergebnisse zuordnen und Fehlerfälle behandeln.
- Webinar-ArchivWebinar: Inbetriebnahme und Prüfung von EVSEWebinararchiv vom 21. April 2026: Inbetriebnahme und Prüfung von Ladestationen, elektrische Sicherheit, Funktion und wiederholbare Vor-Ort-Prüfungen.
EVSE-Prüfung für Feld und Produktion passend wählen
Für Inbetriebnahme und Wartung führt der EV Charger Tester für die Inbetriebnahme zur passenden Vor-Ort-Prüfung. Für Produktionsabläufe planen Sie dagegen Prüflingskontaktierung, automatisierte Sequenz und Ergebniszuordnung. Jede Aufgabe bekommt die erforderlichen Schnittstellen und freigegebenen Profile; Micro bleibt der AC-Installationsprüfung zugeordnet.
Wallbox-Prüfung mit Micro
Für AC-Installation, elektrische Sicherheit und Ladefunktion führt das Wallbox-Tester Easy Chester Micro zum passenden Produkt. DC-Prüfaufgaben benötigen eine dafür ausgelegte Konfiguration.
„Als produktunabhängiger Full-Service-Anbieter für nachhaltige Ladesysteme hat uns comemso nicht nur durch seine Marktetablierung überzeugt, sondern vor allem durch die herstellerunabhängigen Anwendungsmöglichkeiten. So können wir unseren Kunden schnelle Serviceeinsätze und Rückmeldungen zur zuverlässigen Funktion ihrer Ladepunkte gewährleisten.“
„Wir setzen den comemso Mini-Charger-Tester ein, um unser ultraschnelles Laden zu prüfen, und sind von der einfachen Bedienung, Stabilität und Präzision der kompakten Lösung beeindruckt.“
Planung des Vor-Ort-Ablaufs
Produkt und Optionen richten sich nach Ihrer Aufgabe im Lebenszyklus.
Veröffentlichte Projektbeispiele: Oktober 2024: Projekt mit Easy Chester Light. Die Beiträge dokumentieren die jeweilige damalige Konfiguration.
15-Minuten-Demo. Ein Ingenieur zeigt Ihre Aufgabe vor Ort am passenden Easy Chester.Schriftliches Angebot. Alles, was wir gemeinsam festlegen, in einem Angebot – danach bestellen Sie.Lieferung und Start. Inbetriebnahme und Schulung legen wir im Angebot fest.
