AC/DC-Ladestationstester für die Inbetriebnahme
Installationstester für AC/DC-Ladestationen: geführt bis zum Prüfbericht.

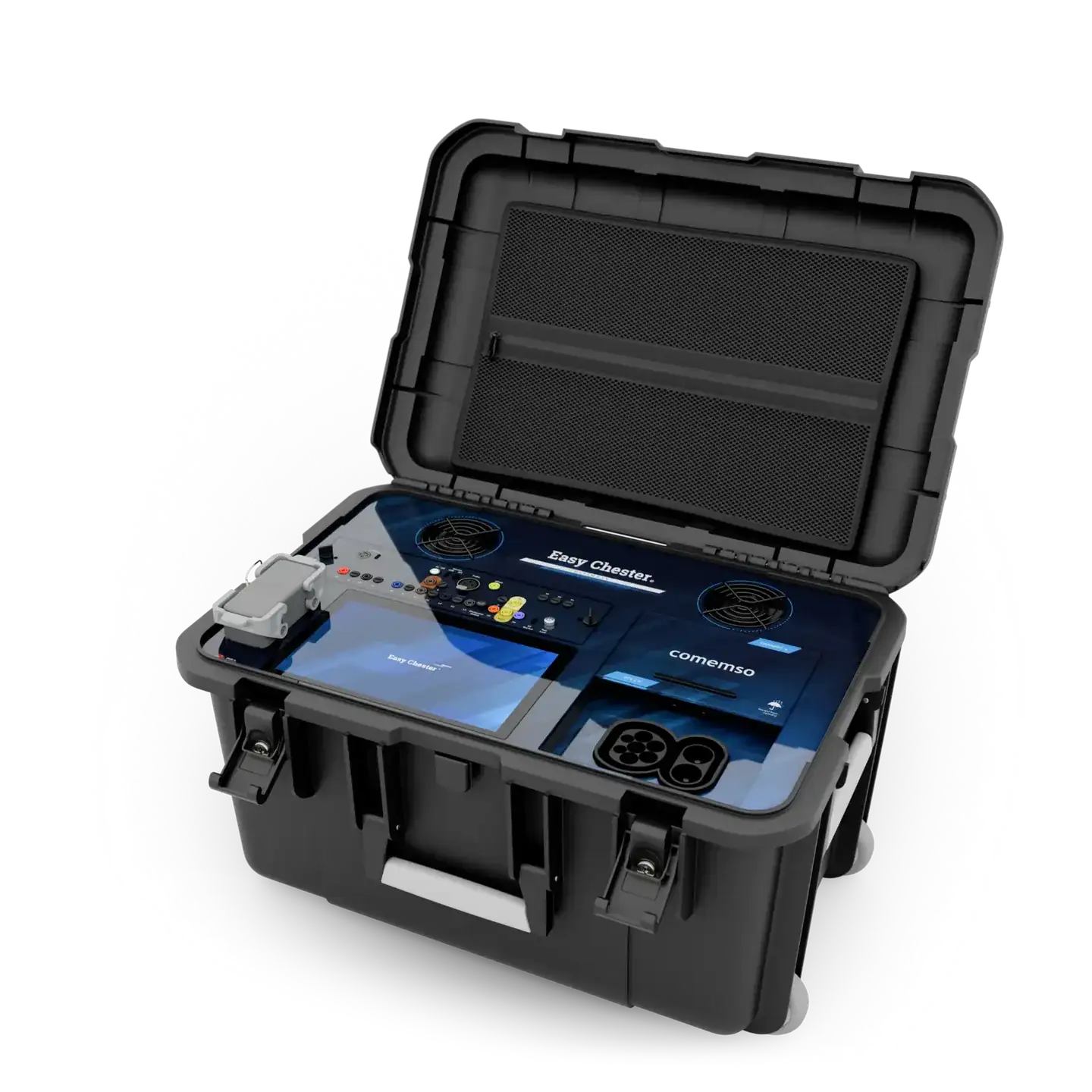

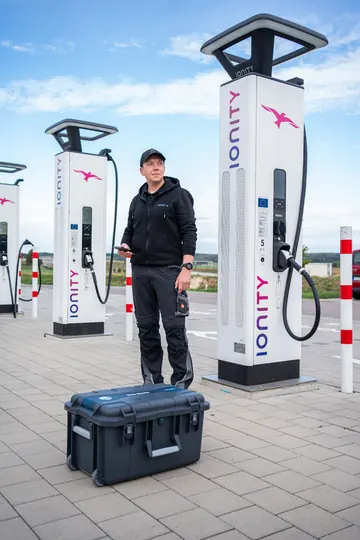

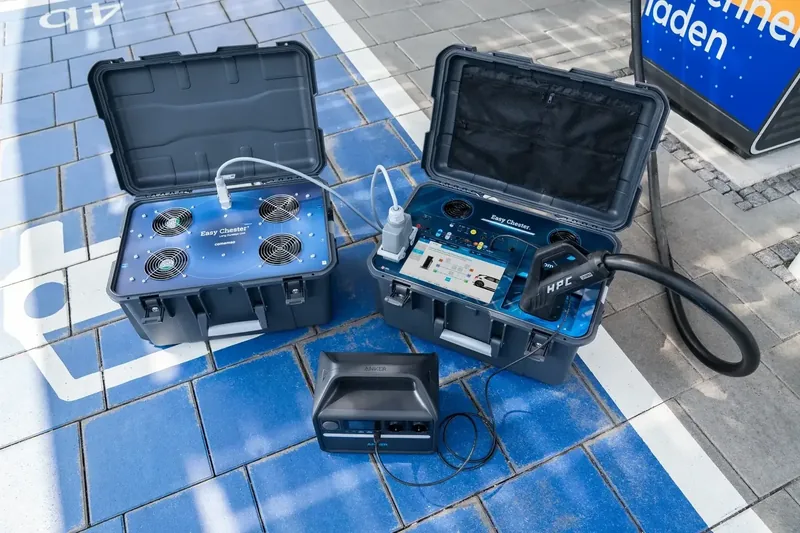

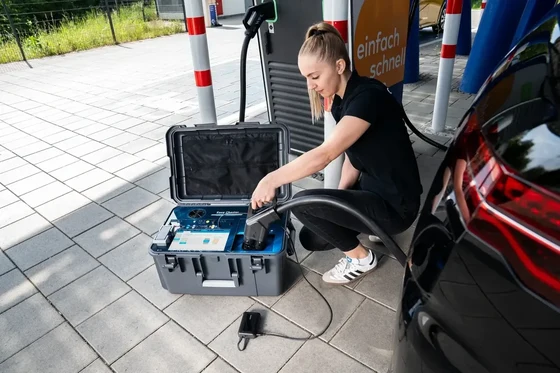

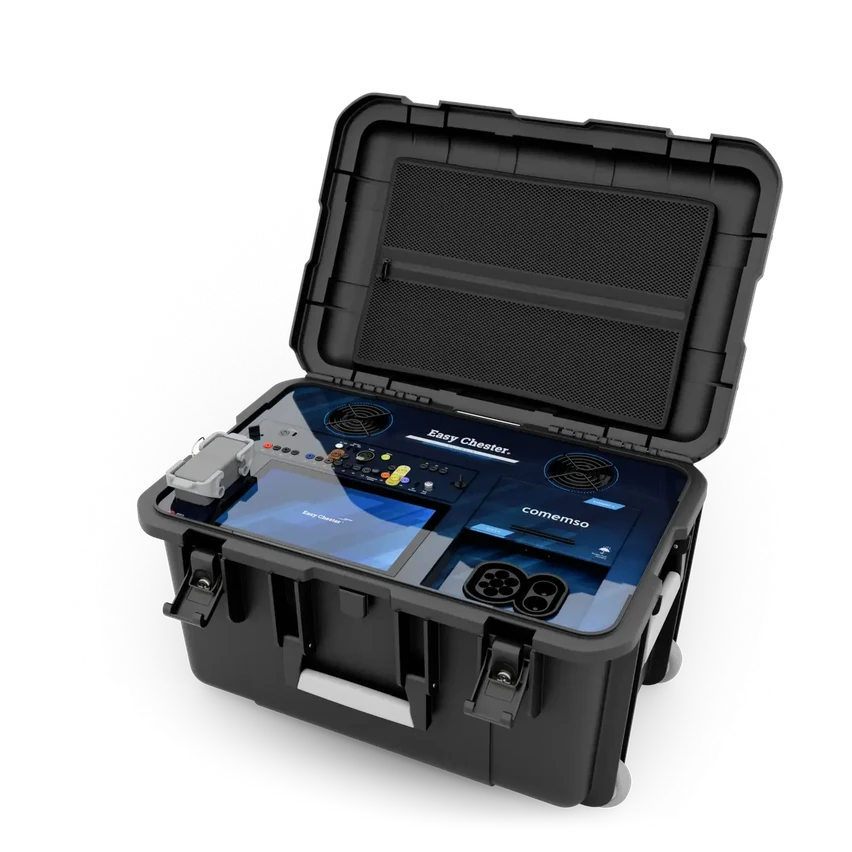

Easy Chester Ultimate ist der Installationstester für AC- und DC-Ladestationen im Feldeinsatz (EV Charger Tester): Er übernimmt die Rolle des Fahrzeugs (bei DC mit echtem Ladestrom), prüft Ladefunktion und elektrische Sicherheit auf Netz- und Fahrzeugseite und dokumentiert jedes Ergebnis – statt Testfahrzeug plus Einzelgeräten.1
Seit 2016 im Feld, als Teil der Easy-Chester-Linie. „So können wir unseren Kunden schnelle Serviceeinsätze und Rückmeldungen zur zuverlässigen Funktion ihrer Ladepunkte gewährleisten.“ – Michael Borowski, synfis
- Wofür
- Inbetriebnahme, Wartung und Reparaturkontrolle installierter AC- und DC-Ladestationen – ein geführter Durchgang von der Sicherheitsprüfung bis zum Bericht.
- Was es kann
- Sicherheitsmessungen auf Netz- und Fahrzeugseite, Ladefunktion und Kommunikation; Prüflast bis 30 kW / 90 A je Einheit, mit zwei kaskadierten Einheiten bis 60 kW / 180 A.
- Wofür nicht
- Nachweis der vollen Nennleistung einer HPC-Ladestation oder Konformitätsprüfung nach Norm – dafür gibt es EVCA.
Ohne dokumentierte Sicherheitsprüfung bleibt die Übergabe für Installateur und Betreiber ein offenes Risiko.

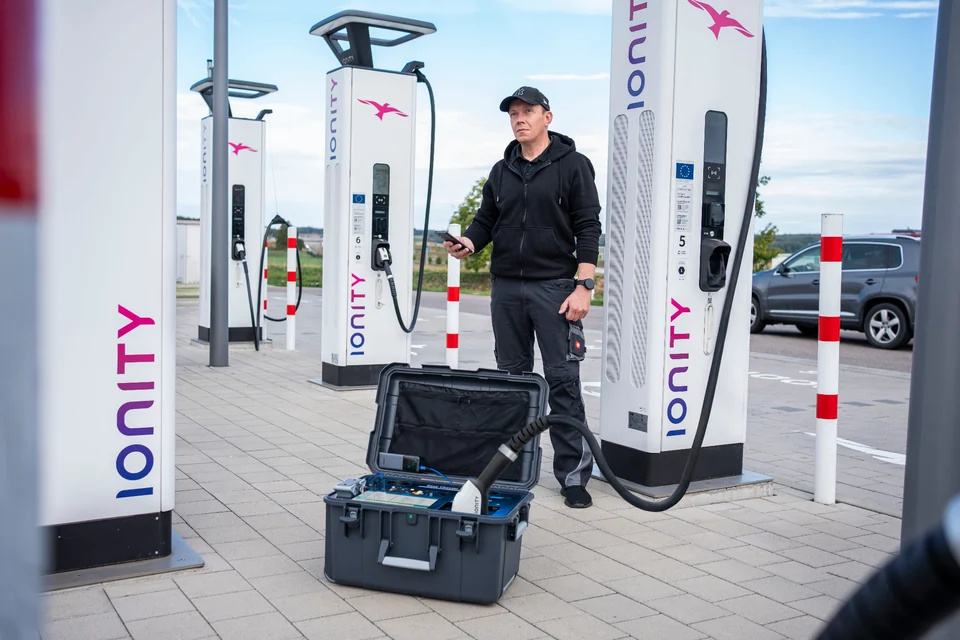

Lädt wie ein Auto – und prüft, was kein Auto kann.
Ultimate startet den Ladevorgang wie ein typisches Elektroauto – die Station lädt wie bei einem Kundenfahrzeug. Dann prüft es, was kein Auto kann: Schutzleiter, Isolation, RCD und Schleifenimpedanz auf der Netzseite; Isolation, Restspannung und Isolationsüberwachung am Ladestecker – dazu definierte Fehler auf CP, PP und PE. Ein geführter Durchgang, ein PDF-Bericht.
Technische Daten auf einen Blick
| Merkmal | Wert |
|---|---|
| Gewicht · Koffer | 15,7 kg · 60 × 33 × 40 cm · IP66 geschlossen / IP43 offen |
| Betriebstemperatur · Versorgung | −15 bis +40 °C · USB-C, < 100 W (Kfz-Adapter oder Powerbank) |
| Display · Speicher | 10,1-Zoll-Touchscreen · 128 GB |

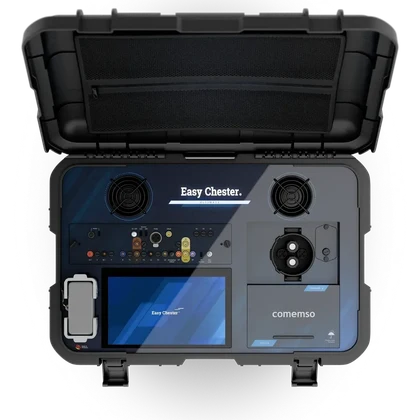

| Ladeschnittstellen | AC Typ 1 oder Typ 2, CCS 1, CCS 2, NACS, CHAdeMO – je nach Konfiguration |

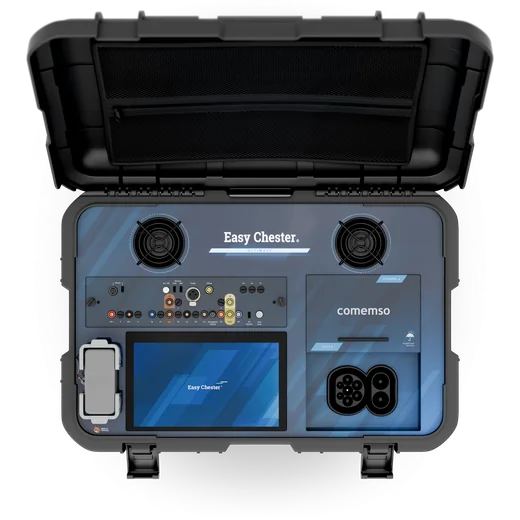

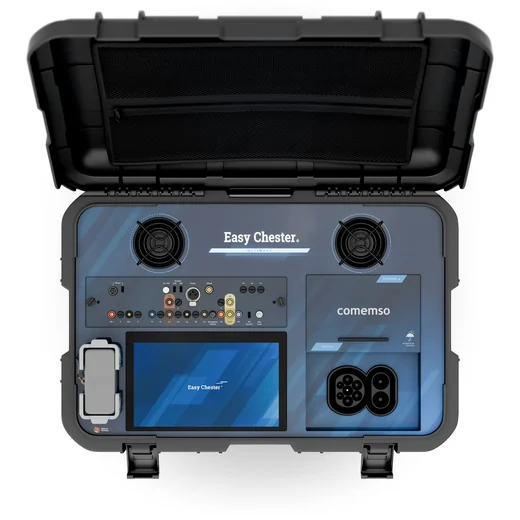

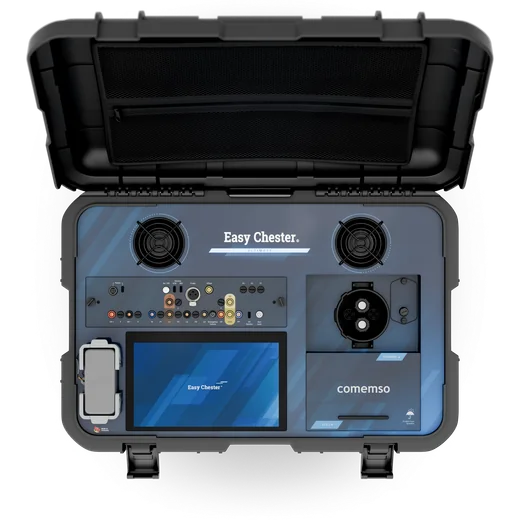

| Anschlussabdeckung | Schiebeabdeckung gibt wahlweise CCS 2 oder CHAdeMO frei · Design international geschützt, u. a. in der EU, den USA (US D957,348 S) und China |
| Protokolle | IEC 61851-1, SAE J1772, SAE J3400, DIN 70121, ISO 15118-2 mit EIM (AC/DC), CHAdeMO bis 2.0 · ISO 15118-20 geplant für Q1/2027 |
| Signalmessbereich | CP −13 V bis +13 V · PP 0 bis 4.600 Ω |
| Signalmessgenauigkeit | CP-Spannung ±100 mV · PP-Widerstand ±5 % |
| Batterieemulation | 330 V und 660 V: Ultimate verhält sich wie ein 400-V- und ein 800-V-Auto – ohne zwei Autos mitzubringen. |

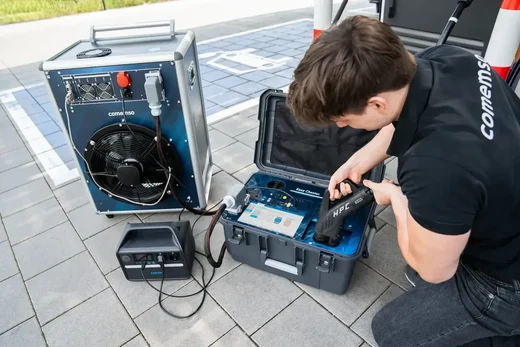

| DC-Prüflast | 2 kW / 6 A für bis zu 45 s · mit Long Duration Unit bis 60 min · 1 Last 30 kW / 90 A, 2 Lasten 60 kW / 180 A, je bis 4 h |
| Sicherheitsprüfungen (Option) | Netzseite: RPE, RISO, RCD, ZS, Drehfeld · Ladestecker: RPE, RISO, UOFF, RCD, Drehfeld (AC), IMD-Simulation |
| Bericht | PDF; E-Mail, GPS-Adresse und Fotos mit dem Wartungspaket |
Technisches Datenblatt Rev_01_02 (PDF, Englisch)Produktbroschüre (PDF, Englisch)
Anschließen. Auswählen. Prüfen. Bewerten. Berichten.
So läuft eine Prüfung – von der Auswahl bis zum Bericht
- 1Anschließen
Sie identifizieren Ladestation und Firmware, gleichen die gewählte Schnittstelle ab und schließen nach der Geräteführung an.
- 2Auswählen
Sie wählen Ladeprotokoll, Spannungstechnologie, Prüflast, Sicherheitsumfang und Berichtskontext.
- 3Prüfen
Ultimate führt durch die Schutzmaßnahmen- und Ladeprüfungen, mit definiertem Fahrzeugverhalten und den freigegebenen Fehleroptionen.
- 4Bewerten
Sie bewerten Ladestart, Spannung und Strom, Ladestopp und die Reaktion auf die gewählten Fehler – nach einer Reparatur im Vergleich mit den ursprünglichen Prüfbedingungen.
- 5Berichten
Der Bericht hält Stationskennung, Konfiguration, durchgeführte Prüfungen, Messwerte, Abweichungen und Ihre Entscheidung vor Ort fest.

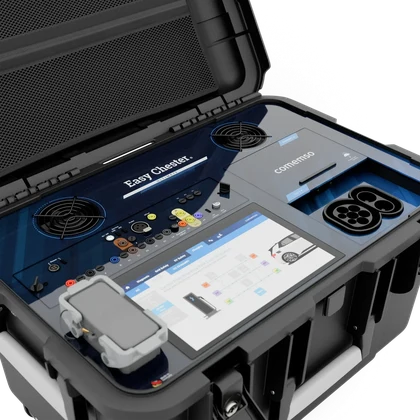

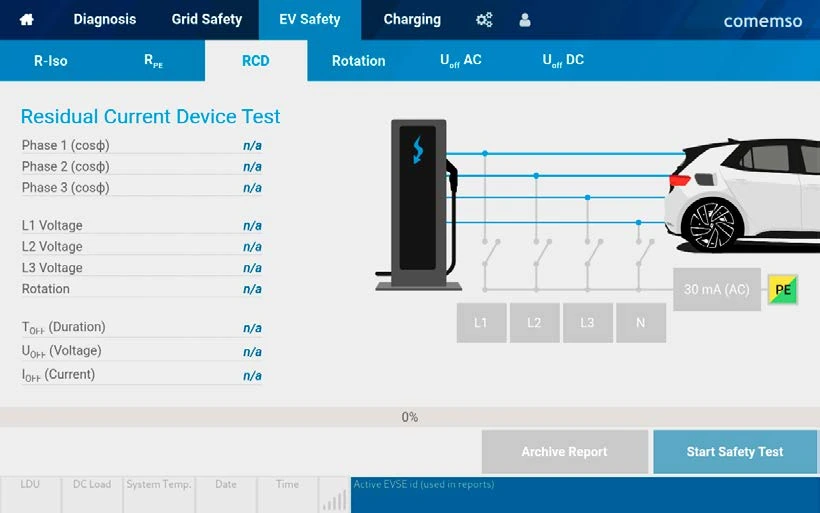

Der 10,1-Zoll-Touchscreen zeigt Prüfauswahl, aktiven Schritt, Messwert und nächste Handlung auf einem Bildschirm. Ultimate erkennt den eingesteckten Ladestecker, prüft beim Start seine internen Module und führt den gesamten Ablauf direkt auf dem Gerät aus. Integrierte Videos und ein digitales Handbuch erklären jede Prüfung in mehreren Sprachen.
Prüfergebnisse im PDF-Bericht
Ein PDF-Bericht für jede geprüfte Ladestation
Station, durchgeführte Prüfungen, Messwerte und das Ergebnis BESTANDEN oder NICHT BESTANDEN – dokumentiert für Übergabe, Wartung oder Reparatur.
Inhalt Schritte der Ladekommunikation, Spannung und Strom, maximale Ladeleistung der Station, MAC-PLC-Adresse und Sicherheitsergebnisse, jeweils mit Erläuterung der Messung.
Ihr Kontext Kommentare, Adressfelder und Ihr Firmenlogo. Den PDF-Bericht öffnen Sie auch auf dem Mobiltelefon und versenden ihn über einen Hotspot per E-Mail.

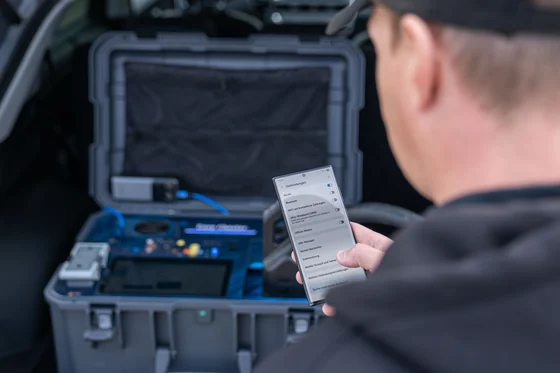

Mit dem Wartungspaket Der Standort aus GPS als Adresse und Karte sowie Fotos der Sichtprüfung oder von Schäden.
Zuerst Sicherheit. Dann Funktion.
Schutzmaßnahmen netzseitig und an der EV-Schnittstelle prüfen

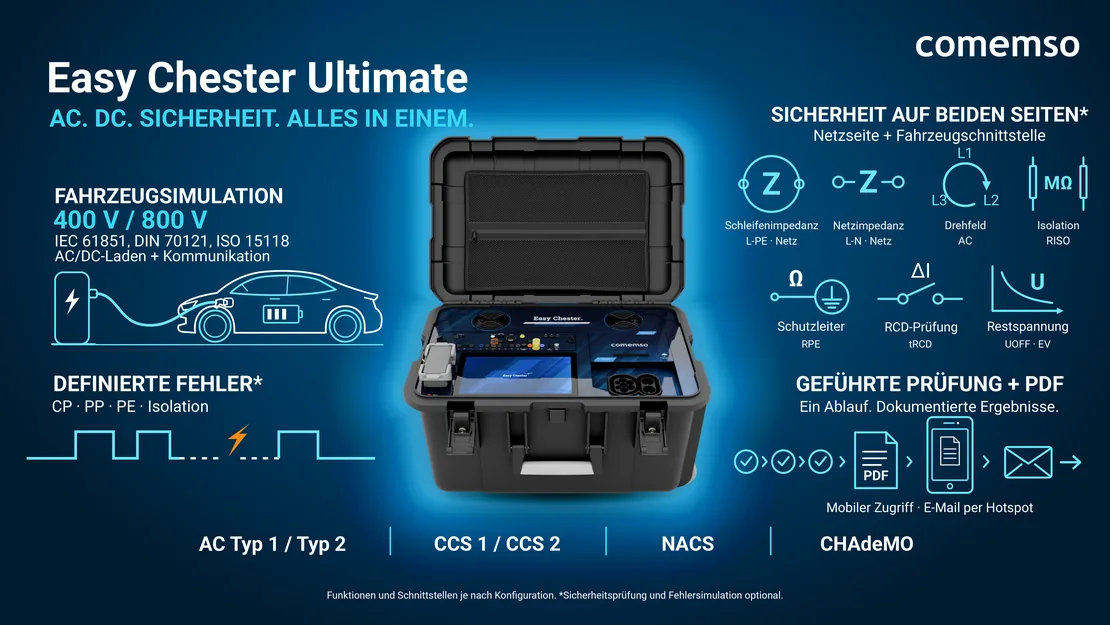

Mit der Option comISO laufen die elektrischen Sicherheitsprüfungen im selben geführten Ablauf wie die Ladeprüfung.
| Sicherheitsfunktion | Netzseite | EV-Schnittstelle | Zweck im Vor-Ort-Ablauf |
|---|---|---|---|
| RPE, Schutzleiterwiderstand | ✓ Ja | ✓ Ja | Prüft den Schutzleiterpfad. |
| RISO, Isolationswiderstand | ✓ Ja | ✓ Ja | Bewertet die Isolation vor oder während der jeweiligen Prüfsequenz. |
| UOFF, Restspannung | – Nein | ✓ Ja | Bewertet die Restspannung an der Fahrzeugschnittstelle. |
| tRCD, Fehlerstrom-Schutzeinrichtung | ✓ Ja | ✓ Ja | Prüft die Schutzreaktion im definierten Aufbau. |
| IMD- / RISO-Simulation | – Nein | ✓ Ja | Prüft die Isolationsüberwachung der Ladestation. |
| Zs, Schleifenimpedanz L–PE und Netzimpedanz L–N | ✓ Ja | – Nein | Bewertet den Schleifenpfad der Installation. |
| Drehfeld | ✓ Ja | ✓ Ja (AC-Ladestationen) | Prüft die Phasenfolge der Versorgung. |
Zeigt, ob die Ladestation den Ladevorgang wie erwartet beendet.
Setzt einen definierten Low-Level-Fehler – jedes Mal gleich.
Prüft die Reaktion auf eine Schutzleiterunterbrechung.
Prüft die Isolationsüberwachung mit definierten Fehlerbedingungen.
Unterstützte Ladeschnittstellen und Kommunikation
AC- und DC-Schnittstellen und Protokolle – heute und als Nächstes
Europa, Nordamerika und Asien benötigen unterschiedliche Steckverbinder- und Protokollkombinationen. Wir konfigurieren Ultimate nach Region, Ladestandard, Sicherheitsumfang und Erweiterungsbedarf.
Funktionsprüfung von AC-Ladevorgängen, Low-Level-Signalisierung und konfigurierter High-Level-Kommunikation.
- IEC 61851-1
- Kontext von SAE J1772 und SAE J3400
- ISO 15118-2/-3 je nach Konfiguration
- Typ 1 oder Typ 2 je nach Konfiguration
Direkte Prüfung von Ladekommunikation und -funktion – ohne Protokollkonverter im Prüfpfad, der selbst Teil der Prüfung würde.
- DIN 70121 im veröffentlichten Basisumfang enthalten
- ISO 15118-2/-3 optional
- CCS 1, CCS 2 oder NACS
- SAE J3400 für NACS DC
CAN-basierte DC-Ladeprüfungen für internationale Servicenetze mit der freigegebenen CHAdeMO-Konfiguration.
- CHAdeMO bis Version 2.0 im aktuellen Datenblatt
- Lade- und Kommunikationsprüfungen
Ladestationen können sich bei Fahrzeugtechnik mit 400 V und 800 V unterschiedlich verhalten – Ultimate emuliert beide.
- Dieselbe Prüfung ohne zwei reale Fahrzeuge
- Ladeverhalten unter definierten Bedingungen im Vergleich
Ein Prüfsystem für Inbetriebnahme und Service
Übergabe, Wartung, Service und Reparatur
Mit demselben wiederholbaren Prüfablauf können Techniker die Ergebnisse verschiedener Standorte und Servicefälle vergleichen.
Ultimate prüft Installation, Sicherheit, Kommunikation und Ladefunktion, bevor die Ladestation in Betrieb geht.
Sie wiederholen einen festgelegten Prüfumfang in geplanten Abständen und dokumentieren den Zustand.
Sie prüfen Netz, Sicherheitsfunktionen, Signalisierung und Kommunikation getrennt und gleichen die Fehlermeldung mit den gemessenen Signalen ab.
Sie prüfen vor und nach dem Eingriff und bewahren beide Ergebnisse auf.
Ausfallzeiten und Vor-Ort-Service
Was kosten Ausfallstunden von Ladestationen und wiederholte Servicefahrten?
Mit Ihren Werten zu Anlagen, Störungen, Ausfallzeiten und Vor-Ort-Service vergleicht der Rechner Ihren heutigen Serviceprozess mit einem selbst festgelegten Szenario.
Längere Ladevorgänge und höhere DC-Lasten
Längere Tests, höhere Last, Updates
Manche Fehler zeigen sich erst nach einigen Minuten: durch Erwärmung von Kontakten, Kabel und Leistungselektronik, durch automatische Leistungsdrosselung (Derating) oder im Austausch mit dem Backend der Station, etwa bei Zählerstandsmeldungen oder Ladeprofilen über OCPP.
Manche Fehler zeigen sich erst bei höherer Leistung, etwa wenn weitere Leistungsmodule zuschalten, oder bei der Regelung von Strom und Spannung.

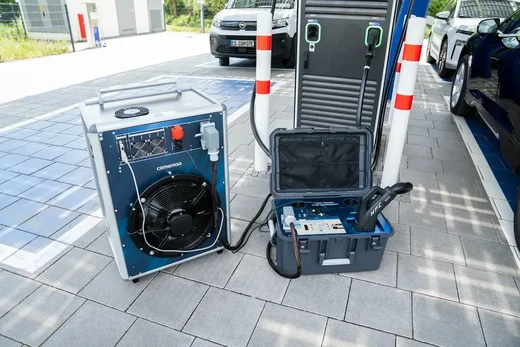

Zwei kaskadierte Lasten verdoppeln auf 60 kW und 180 A und kommen damit näher an den Betrieb von Schnellladestationen. Eine Volllastprüfung von HPC-Stationen mit 150 bis 400 kW ersetzt das nicht.
Mit dem Wartungspaket erhält Ultimate Firmwareupdates über die Luftschnittstelle (FOTA), und der comemso-Support hilft während der Bürozeiten per Fernzugriff am Gerät – beides über einen Hotspot.
Kontrolliertes Verhalten und dokumentierte Prüfungen
Echtes Fahrzeug, Prüfadapter oder Ultimate – was jedes zeigen kann
Ein Ladevorgang mit einem realen Fahrzeug dokumentiert das Ladeverhalten dieser Kombination unter den beobachteten Bedingungen. Ein kontrolliertes Prüfsystem ergänzt wiederholbare Sicherheitsprüfungen, Fehlerszenarien und dokumentierte Ergebnisse.
| Prüfmethode | Wiederholbares EV-Verhalten | Fehlersimulation | Netz- und EV-Sicherheit | Geführte Bewertung | Strukturierter Bericht |
|---|---|---|---|---|---|
| Reales Elektrofahrzeug | Begrenzt | Nein | Nein | Nein | Nein |
| Einfacher Prüfadapter | Teilweise | Begrenzt | Separate Werkzeuge | Nein | Nein |
| Separate Instrumente | Möglich | Möglich | Ja | Manuelle Korrelation | Manuelles Zusammenführen |
| Easy Chester Ultimate | Ja | Option | Integriert (Option) | Geführt | Integriert |
ja · eingeschränkt oder mit Zusatzaufwand · nein
Inbetriebnahme- und Serviceprüfungen für Ladestationen planen
Kundenreferenzen
Was Kunden über Easy Chester sagen
Erfahrungen mit Easy Chester und dem Mini-Charger-Tester von Kunden aus Ladeinfrastruktur und Vor-Ort-Service.
„Als produktunabhängiger Full-Service-Anbieter für nachhaltige Ladesysteme hat uns comemso nicht nur durch seine Marktetablierung überzeugt, sondern vor allem durch die herstellerunabhängigen Anwendungsmöglichkeiten. So können wir unseren Kunden schnelle Serviceeinsätze und Rückmeldungen zur zuverlässigen Funktion ihrer Ladepunkte gewährleisten.“
„Wir setzen den comemso Mini-Charger-Tester ein, um unser ultraschnelles Laden zu prüfen, und sind von der einfachen Bedienung, Stabilität und Präzision der kompakten Lösung beeindruckt.“
Häufig gestellte Fragen
FAQ zu Easy Chester Ultimate
Welche Werkzeuge eignen sich am besten zum Prüfen von Ladestationen für Elektrofahrzeuge?
Ein System, das elektrische Sicherheitsprüfung, AC- und DC-Ladekommunikation, kontrollierte Fahrzeugsimulation, reproduzierbare Fehlerprüfungen und einen Bericht verbindet – von einem herstellerunabhängigen Prüfgerätehersteller, damit jede Ladestationsmarke dieselben Prüfungen durchläuft. Nach Aufgabe: Micro für AC-Installationen, Ultimate für AC und DC, Easy Chester EOL für die Produktion, Calimera für die Zählerkalibrierung, EVCA für das Labor.
Kann Easy Chester Ultimate AC- und DC-Ladestationen prüfen?
Ja. Die Konfigurationsoptionen umfassen AC, CCS 1, CCS 2, NACS und CHAdeMO. Steckverbinderkombination, Protokollversion und regionale Freigabe legen wir für das gelieferte System fest.
Kann es ohne ein reales Elektrofahrzeug prüfen?
Ja. Ultimate übernimmt die Rolle des Fahrzeugs. So laufen dieselben Lade-, Sicherheits- und Fehlerszenarien an jeder Station – unabhängig vom Zustand eines Serienfahrzeugs.
Ist Easy Chester Ultimate ein Normkonformitätstester?
Nein. Ultimate ist ein AC/DC-Installationstester für Funktions-, Last- und elektrische Sicherheitsprüfungen. Für Normkonformitätsprüffälle zu IEC 61851-1, DIN 70121, ISO 15118, SAE J1772 oder CHAdeMO wählen Sie die passende EVCA-Konfiguration.
Weist ein Funktionstest an einer 400-kW-HPC-Ladestation ihre volle Nennleistung nach?
Nein. Nennleistung der Station und Prüflast sind getrennte Werte. Ultimate prüft Ladefunktion, Kommunikation und elektrische Sicherheit an einem definierten Betriebspunkt; siehe Prüflasten und Optionen. Eine Volllastprüfung erfordert Prüfmittel, die für Spannung, Strom, Leistung und Dauer ausgelegt sind, sowie definierte Abnahmekriterien.
Welche Emulationsspannung benötigt die Prüfung einer 800-V-Ladestation?
Ultimate bildet 400-V- und 800-V-Fahrzeugtechnik mit etwa 330 V und 660 V ab. Prüfen Sie, ob dieser Betriebspunkt, der Steckverbinder und die Protokollkonfiguration zu Station und Prüfaufgabe passen. Der Messbereich von 0–1.000 V ist kein Emulationsbereich; für andere Emulationsspannungen siehe die EVCA-Flex-Betriebsgrenzen.
Kundenprojekte, Erfolgsgeschichten und Fachartikel zu diesem Thema.
- KundenprojektEasy Chester mit Long Duration Unit, März 2025Easy Chester mit Long Duration Unit ermöglicht längere Ladeprüfungen zur Untersuchung des Ladeverlaufs und der EVSE-Reaktion. Projekt März 2025.
- Webinar-ArchivWebinar: Inbetriebnahme und Prüfung von EVSEWebinararchiv vom 21. April 2026: Inbetriebnahme und Prüfung von Ladestationen, elektrische Sicherheit, Funktion und wiederholbare Vor-Ort-Prüfungen.
- ProduktneuheitEasy Chester Ultimate: geführte EVSE-PrüfungEasy Chester Ultimate führt Sie durch AC/DC-Lade-, Kommunikations- und elektrische Sicherheitsprüfungen an der Ladestation bis zum PDF-Bericht.
Ihr Weg zu Ultimate
Drei Schritte vom ersten Eindruck bis zu Ihrer ersten eigenen Prüfung:
15-Minuten-Demo. Unser Team zeigt den geführten AC/DC-Prüfablauf live an einem echten Gerät und einer Ladestation – und welche Schnittstellen, Sicherheitsprüfungen und Berichtsfunktionen zu Ihren Stationen passen.Angebot und Bestellung. Das schriftliche Angebot nennt Steckverbinder, Protokolle, Sicherheitsumfang und Optionen für Ihre Stationen; danach bestellen Sie.Lieferung und Schulung. Wir liefern das konfigurierte System und schulen Ihr Team – direkt oder online über die comemso Academy (E-Learning).
Den Leitfaden zur EVSE-Prüfung per E-Mail anfordern.
Zuerst die Lebenszyklusaufgabe auswählen
Easy Chester Ultimate ist das Vor-Ort-System innerhalb der Produktfamilie
Micro für Installation, Inbetriebnahme, Wartung und wiederkehrende Prüfung von AC-Ladestationen und Wallboxen.
Rückführbare Kalibrierung vor Ort und metrologische Verifikation.
Wiederholbare End-of-Line-Funktionsprüfungen, Produktidentität und Rückverfolgbarkeit.
Tiefgehende Protokollanalyse, Simulation, Manipulation, Automatisierung und Konformitätsprüfung.
