EVSE-Produktionsprüfung – Easy Chester EOL
Easy Chester EOL unterstützt wiederholbare End-of-Line-Prüfungen gefertigter Ladestationen. Konfigurieren Sie AC- oder DC-Schnittstellen, Prüfsequenzen und Produktionsintegration passend zum Produkt und Freigabeplan. EOL HPC bedient die DC-Hochleistungsproduktion mit der erforderlichen Integration von Quelle, Last, Schaltfunktionen, Kühlung und Sicherheit.
Easy Chester ist für den eigenständigen Betrieb ohne Laptop ausgelegt. Nutzen Sie den geführten Ablauf direkt am Gerät.
Die Anwendung zuerst
Mit der Produktionsfreigabeentscheidung beginnen.
Easy Chester EOL bildet die kompakte physikalische Prüfschnittstelle für Produktionstests. Planen Sie mit EVSE End-of-Line Testing Ihre Abnahmekriterien, Geräteidentifikation, Automatisierung, Werksschnittstellen und Nachweise.
Validierte Ladeanforderungen werden zu einem Fertigungsprozess.
Die Entwicklung definiert die freigegebenen Abnahmekriterien. Die Produktion identifiziert das Gerät, wählt das freigegebene Profil, führt die Sequenz aus und dokumentiert die Entscheidung. Die ladespezifische Prüflogik bleibt kontrolliert, statt an der Linie neu aufgebaut zu werden.
Ein Produktionssystem, kein unbegrenzt offener Entwicklungsprüfstand.
Easy Chester EOL ist auf freigegebene Produktvarianten, kontrollierte Bedingungen, wiederholbare Ausführung und zuordenbare Bestanden-/Nicht-bestanden-Nachweise ausgelegt. Es stellt der Linie eine stabile Produktionsprüfung für Ladestationen bereit; die Entwicklung behält die Verantwortung für den freigegebenen Umfang.
Ein EOL-Ablauf. Zwei Leistungskonfigurationen.

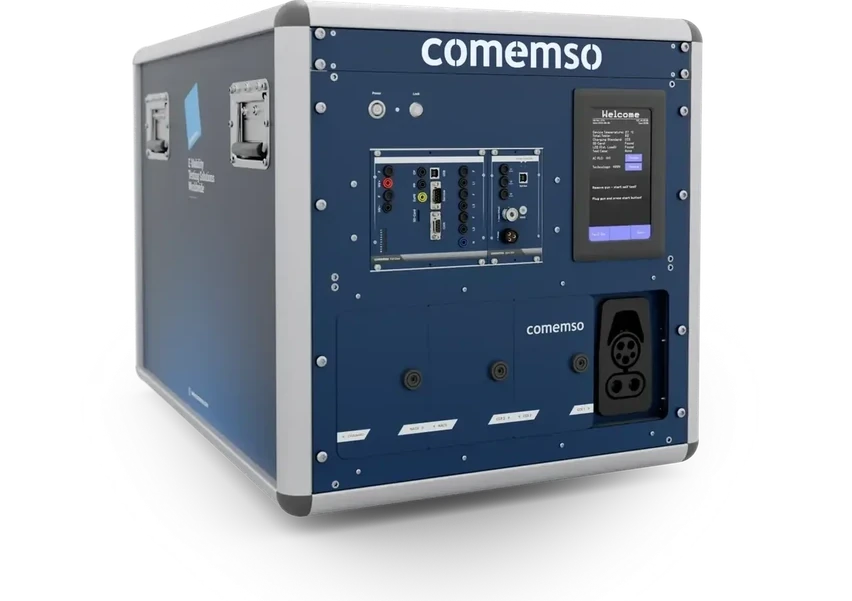

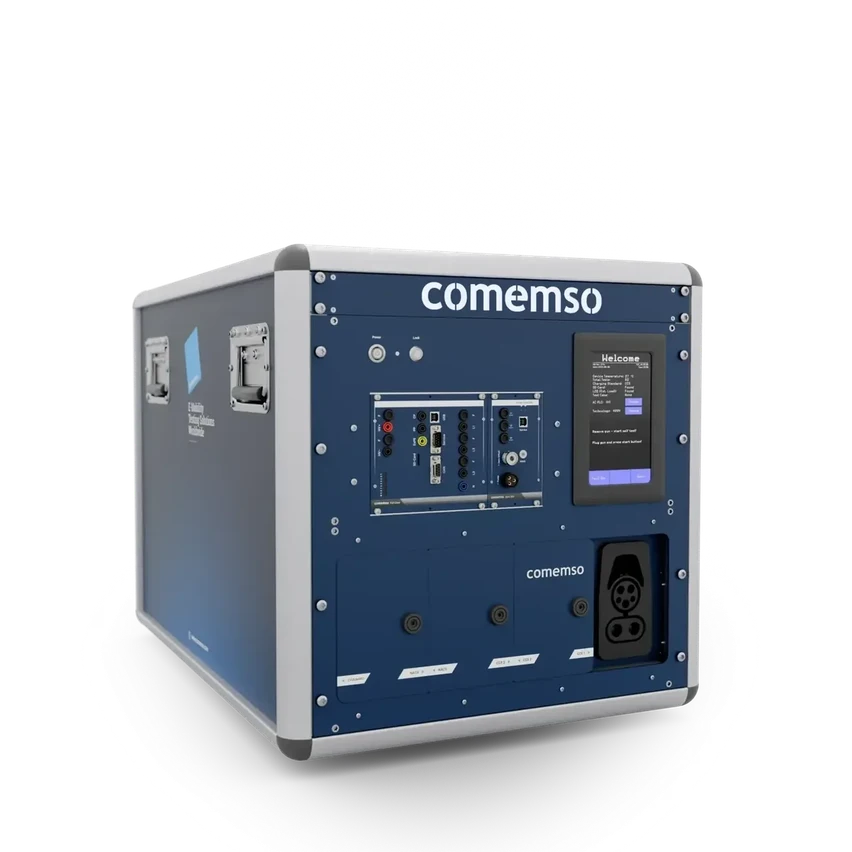

Easy Chester EOL
Ladeschnittstellenprüfungen, freigegebene Profile und rückverfolgbare Produktionsergebnisse.
Prüfling, Abnahmekriterien und erforderliche Schnittstellen spezifizieren.
Den gemeinsamen Produktionszyklus erkundenEasy Chester EOL HPC
Derselbe EOL-Ablauf für Prüfungen mit höherer Leistung und der erforderlichen externen Leistungs- und Sicherheitsausrüstung.
Zusätzlich Betriebspunkte, Einschaltdauer, Schaltfunktionen und Kühlung spezifizieren.
Die leistungsstärkere Konfiguration erkundenEin freigegebenes Profil. Ein kontrollierter Zyklus. Eine zuordenbare Entscheidung.
Der Ablauf hält Geräteidentität, Produktvariante, Ladeprüfungen, Auswertung und Freigabenachweise in einer Kette zusammen. Darin liegt der Unterschied zwischen einer einzelnen Messung und dem Betrieb eines EVSE-End-of-Line-Prüfsystems.
- 1
Das Gerät identifizieren
Produktionsidentität, Ladestationsvariante und geltende Konfiguration einlesen oder eingeben.
- 2
Das freigegebene Profil laden
Prüfsequenz und Parametersatz für die gefertigte Variante auswählen.
- 3
Die Prüfgrenzen herstellen
Das zu prüfende Ladeprodukt unter den definierten Produktionsbedingungen anschließen.
- 4
Ladeprüfungen ausführen
Die freigegebene Funktions-, Kommunikations- und Parameterverifikation ausführen.
- 5
Automatisch bewerten
Die freigegebene Ergebnislogik auf jeden Schritt anwenden und Abweichungen aufbewahren.
- 6
Freigeben, zurückweisen oder weiterleiten
Bewertung und Nachweise gerätebezogen für Freigabe, Nacharbeit oder Prüfung speichern.
Die Produktion führt die Prüfung aus. Die Entwicklung verantwortet die vereinbarten Prüfanforderungen.
Die Linie sollte nicht für jedes Gerät einen Ingenieur benötigen, der die Ladeumgebung neu aufbaut. Freigegebene Profile, geführte Schritte und automatische Auswertung machen den Prozess über Bediener, Schichten und Produktvarianten hinweg wiederholbar.
Eine Bewertung ist nur dann nützlich, wenn sie zur geprüften Ladestation gehört.
Easy Chester EOL hält Produktionsidentität, vereinbarte Prüfanforderungen, Messnachweise und Endergebnis zusammen. Genaue Felder, Berichtsinhalte und Datenschnittstellen werden projektspezifisch definiert.
Geräteidentität
Seriennummer, Produktvariante, Firmware, Auftrag oder andere freigegebene Identifikationsfelder.
Prüfvereinbarung
Freigegebenes Profil, Konfigurationsstand, Prüfsequenz und zugehöriger Softwarekontext.
Messnachweise
Schrittergebnisse, relevante Werte, Ereignisse und Abweichungen von den Abnahmekriterien.
Produktionsergebnis
Gesamtbewertung, Bericht und projektspezifische Übergabe an Datenbank, MES oder Qualitätsprozess.
Ladespezifische Prüflogik in die Linie integrieren, statt daneben zu stellen.
Easy Chester EOL bildet die kontrollierte Ladeprüfebene zwischen Produktidentifikation, physischer EVSE und Produktionsergebnis. Identitäts-, Liniensteuerungs-, Datenbank- und MES- oder QMS-Schnittstellen bleiben projektspezifisch.

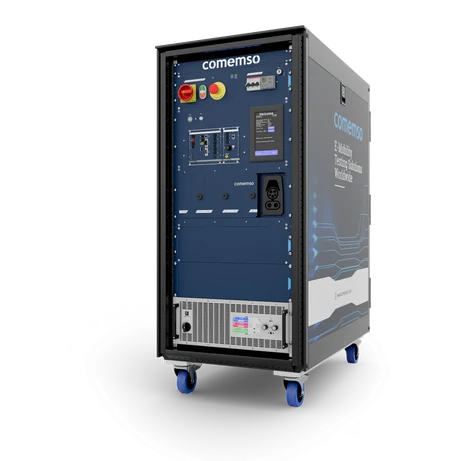

Easy Chester EOL HPC: der EOL-Ablauf bei höherer Leistung.
EOL HPC erweitert Easy Chester EOL um leistungsstärkere Produktionsprüfungen. Beide Varianten verwenden freigegebene Ladeprüfprofile, Auswertung und rückverfolgbare Ergebnisse. Die HPC-Konfiguration ergänzt die für Ladestation und Produktionszyklus erforderlichen Quellen-, Last-, Schalt-, Schutz- und Kühlgeräte.
Ladeschnittstelle
Freigegebenen Steckverbinder, Low-Level-Zustände, Kommunikation und Produktparameter prüfen.
Sicherheitssteuerung
Voraussetzungen, Verriegelungen, kontrollierte Freigabe, Abschaltung und den Pfad zum sicheren Zustand koordinieren.
Leistungshardware
Quelle, Last oder bidirektionale Geräte für die definierten Betriebspunkte und die Einschaltdauer integrieren.
Produktionsintegration
Geräteidentität, Ablaufsteuerung, Bewertungen und Berichte über die freigegebene RS-232-Schnittstelle und SCPI-Befehle mit der Fertigungslinie verbinden; übergeordnete Werksschnittstellen bleiben projektspezifisch.
Vom Fertigungsauftrag zur Freigabe, Nacharbeit oder Weiterleitung zur Diagnose.
Der Ablauf erhält die Beziehung zwischen physischem Gerät, Sicherheitszustand, ausgewählter Konfiguration, angelegten Betriebspunkten, Messnachweisen und abschließender Bewertung.
- 1
Das Produkt identifizieren
Ladestationsidentität, Variante, Firmware und Produktionskonfiguration laden.
- 2
Die Prüfzelle absichern
Freigegebene Voraussetzungen, Verriegelungen, Schaltzustand und Kühlbereitschaft bestätigen.
- 3
Die Ladeschnittstelle verifizieren
Die freigegebenen Low-Level-, Kommunikations- und Parameterprüfungen ausführen.
- 4
Definierte Betriebspunkte anlegen
Projektspezifische Quellen- oder Lasthardware und das Belastungsprofil koordinieren.
- 5
Jede Ebene bewerten
Freigegebene Bewertungslogik auf Sicherheit, Ladeverhalten, Leistungsnachweise und Prüfschritte anwenden.
- 6
Freigeben, nacharbeiten oder weiterleiten
Das zuordenbare Ergebnis speichern und an den konfigurierten Fertigungsprozess übergeben.
Die Prüfzelle anhand der tatsächlichen Ladestation und des Produktionszyklus dimensionieren.
Die Konfiguration beginnt mit unabhängigen elektrischen, thermischen, zeitlichen und standortbezogenen Anforderungen. Hardware wird ausgewählt, nachdem die Prüflingsgrenzen und die Freigabeentscheidung feststehen.
Easy Chester EOL + Kalibrierung hält metrologische Nachweise im Produktionsdatensatz.
Wenn das Werk vor dem Versand auch einen Referenzvergleich benötigt, kann Easy Chester EOL mit der Calimera-GUI und einem projektspezifischen AC- oder DC-Leistungsmessgerät kombiniert werden. Funktionale Freigabe und metrologisch ausgerichtete Verifikation bleiben mit derselben Produktidentität verknüpft.
Für EOL HPC die Referenzmessung mit den definierten Hochleistungsbetriebspunkten koordinieren. Messbereich, Messunsicherheit, Rückführbarkeit und das freigegebene Kalibrierverfahren müssen für die Produktionszelle spezifiziert werden.
- Referenzvergleich bei definierten Produktionsbetriebspunkten
- Funktionale und metrologische Nachweise demselben Gerät zugeordnet
- Messgerät, Bereich, Messunsicherheit, Rückführbarkeit und Verfahren projektspezifisch konfiguriert
Optionales Metrologiepaket am Linienende
Produktionsprüfung und metrologische Nachweise in einem Fertigungsablauf halten
Easy Chester EOL
- Produktionsidentität
- Funktion + Kommunikation
- Parameter + Rückverfolgbarkeit
Calimera-GUI
- metrologisch ausgerichteter Ablauf
- KALIBRIERUNG
- Verifikation
AC- / DC-Leistungsmessgerät
- projektspezifisches Messgerät
- Energie- / Leistungsreferenz
- rückführbares Ergebnis
End-of-Line-Kalibrierung / eichrechtlich relevante Verifikation
Produkt, Abnahmeplan und Nachweise definieren, bevor Schnittstellen ausgewählt werden.
Eine hilfreiche Spezifikation beschreibt die tatsächliche Fertigungsentscheidung. Hardware, Software und Integration folgen anschließend diesen Produktionsgrenzen.
Ladeprodukt und Varianten
Vollständige EVSE oder definiertes Modul, Steckverbinderfamilien, Technologien, Firmware und Marktversionen.
Abnahmekriterien
Freigegebene Funktions-, Kommunikations-, Parameter- und Bestanden-/Nicht-bestanden-Anforderungen.
Produktionsintegration
Identifikation, Liniensteuerung, Bedienablauf, Ergebnisverarbeitung und freigegebene Systemschnittstellen.
Rückverfolgbarkeit und Berichterstellung
Identitätsfelder, Konfigurationsstände, Messungen, Bewertungen, Berichte und Aufbewahrungsweg.
Zyklus- und Freigabeprozess
Sequenzdauer, Wiederholungen, Nacharbeitsweg, Durchsatz und Pflege freigegebener Profile.
Optionale Metrologie
Calimera-GUI, AC-/DC-Leistungsmessgerät, Bereich, Messunsicherheit, Verfahren und Zielmarkt.
Fragen zu Easy Chester EOL und EOL HPC
Was ist Easy Chester EOL?
Easy Chester EOL ist das auf Produktion ausgerichtete Easy-Chester-System für wiederholbare EVSE-End-of-Line-Prüfungen. Es führt freigegebene Funktions-, Ladekommunikations- und Parameterprüfungen aus, bewertet das Ergebnis und verbindet die Nachweise mit der Identität des geprüften Produkts.
Was verifiziert eine EVSE-End-of-Line-Prüfung?
Sie prüft das fertige Ladeprodukt oder ein definiertes Produktionsmodul vor der Freigabe anhand freigegebener Werksabnahmekriterien. Die genauen Prüfungen hängen von Ladestationsfamilie, konfigurierten Schnittstellen und Prüfplan ab.
Kann ein System unterschiedliche Ladestationsvarianten prüfen?
Produkt- und Prüfkonfigurationen können für unterschiedliche Varianten gespeichert werden. Die Produktionsidentität oder der Bedienablauf wählt das freigegebene Profil aus, damit die richtige Prüflogik konsistent angewendet wird.
Wie wird das Ergebnis dem gefertigten Gerät zugeordnet?
Im Projekt kann die Prüfung mit freigegebenen Identitätsfeldern wie Seriennummer, Variante, Firmware, Fertigungsauftrag und Zeitstempel verknüpft werden. Die genauen Schnittstellen für Datenbank, MES, Berichte und Aufbewahrung sind projektspezifisch.
Kann Easy Chester EOL in die Liniensteuerung oder ein MES integriert werden?
Die Produktionsschnittstelle verwendet RS-232 mit SCPI-Befehlen für eine einfache Linienintegration. Produktidentifikation, Ablaufsteuerung, Ergebnisverarbeitung und übergeordnete MES- oder Werksschnittstellen werden im Projektumfang definiert.
Was unterscheidet Easy Chester EOL von EOL HPC?
Easy Chester EOL ist die kompakte Produktionslösung für wiederholbare EVSE-Funktions-, Kommunikations- und Parameterverifikation. EOL HPC ergänzt die projektspezifische Integration von Quelle, Last, Kühlung, Schaltfunktionen, Sicherheit und Hochleistungsprüfzelle, die DC-Schnellladeprodukte benötigen.
Was ist Easy Chester EOL HPC?
Easy Chester EOL HPC ist das Easy-Chester-Produktionssystem für die wiederholbare End-of-Line-Verifikation von DC-Schnelllade- und Hochleistungs-EVSE-Produkten. Es koordiniert Ladeschnittstellenprüfungen, sicherheitsrelevante Produktionsprüfungen, externe Leistungshardware, Automatisierung und rückverfolgbare Ergebnisse.
Was kann als Prüfling dienen?
Der Prüfling kann die vollständige Ladestation oder ein definiertes Produktionsmodul sein, etwa Ladeanschluss, Kommunikationssteuergerät, Leistungsstufe oder Messpfad. Die genaue Grenze muss für das Projekt festgelegt werden.
Hat Easy Chester EOL HPC einen universellen Spannungs-, Strom- oder Leistungswert?
Ein universeller kombinierter Bemessungswert darf nicht abgeleitet werden. Spannung, Strom, Dauer- und Spitzenleistung, Dauer, Energie, Kühlung und Standortanforderungen werden unabhängig voneinander definiert. Kompatible Hardware wird über die freigegebene Projektkonfiguration ausgewählt.
Kann das System die Ladestation an definierten Leistungsbetriebspunkten prüfen?
Ja, wenn die konfigurierte Produktionszelle die erforderliche Quellen-, Last- oder bidirektionale Leistungshardware enthält. Die Prüfsequenz kann freigegebene Betriebspunkte einstellen, die Reaktion der Ladestation verifizieren und Messungen sowie Bewertungen speichern.
Wie unterstützt das System den sicheren Hochleistungsbetrieb?
Die Produktionszelle wird auf freigegebene Voraussetzungen, Verriegelungen, Schaltzustände, Kühlbereitschaft, kontrollierte Freigabe, Not-Halt, Abschaltung und Verhalten im sicheren Zustand abgestimmt. Genaue Verantwortlichkeiten und Sicherheitsfunktionen sind projektspezifisch.
Planung der Produktionsprüfung
Freigegebene Kriterien in einen wiederholbaren Linienablauf überführen.
Geräteidentität, Varianten, Zykluszeit, Schnittstellen und Freigabenachweise definieren.
