Megawatt-Ladesysteme für Fahrzeuge und Ladestationen prüfen
Die Prüfung des Megawatt Charging System (MCS) verbindet hohe Ströme, Kühlung und Kommunikation. Prüfen Sie den Lkw oder die Ladestation unter definierten Bedingungen, bevor Sie sich auf das vollständige reale Ladepaar verlassen.
Der betriebliche Grund für MCS
Im Fernverkehr muss das Laden ins Betriebszeitfenster passen.
Das Laden im Depot bleibt wichtig. Im Fernverkehr kommt eine weitere Bedingung hinzu: Die benötigte Energie muss während eines geplanten Stopps übertragen werden, statt die Fahrzeugstandzeit zu verlängern. Damit wird Ladegeschwindigkeit zu einer betrieblichen Anforderung und nicht nur zu einem Komfortmerkmal.
Beispielhafter Energievergleich. Bei 1 MW entsprechen 45 Minuten etwa 750 kWh, bevor Ladekurve und Systemverluste berücksichtigt werden. Dieselbe theoretische Energiemenge über eine einphasige Haushaltssteckdose mit 230 V und 13 A zu übertragen, würde ungefähr zehn Tage dauern. Der Vergleich erläutert die Größenordnung. Er ist keine Angabe zur Ladezeit eines Fahrzeugs.
MCS ist mehr als ein dickeres Ladekabel

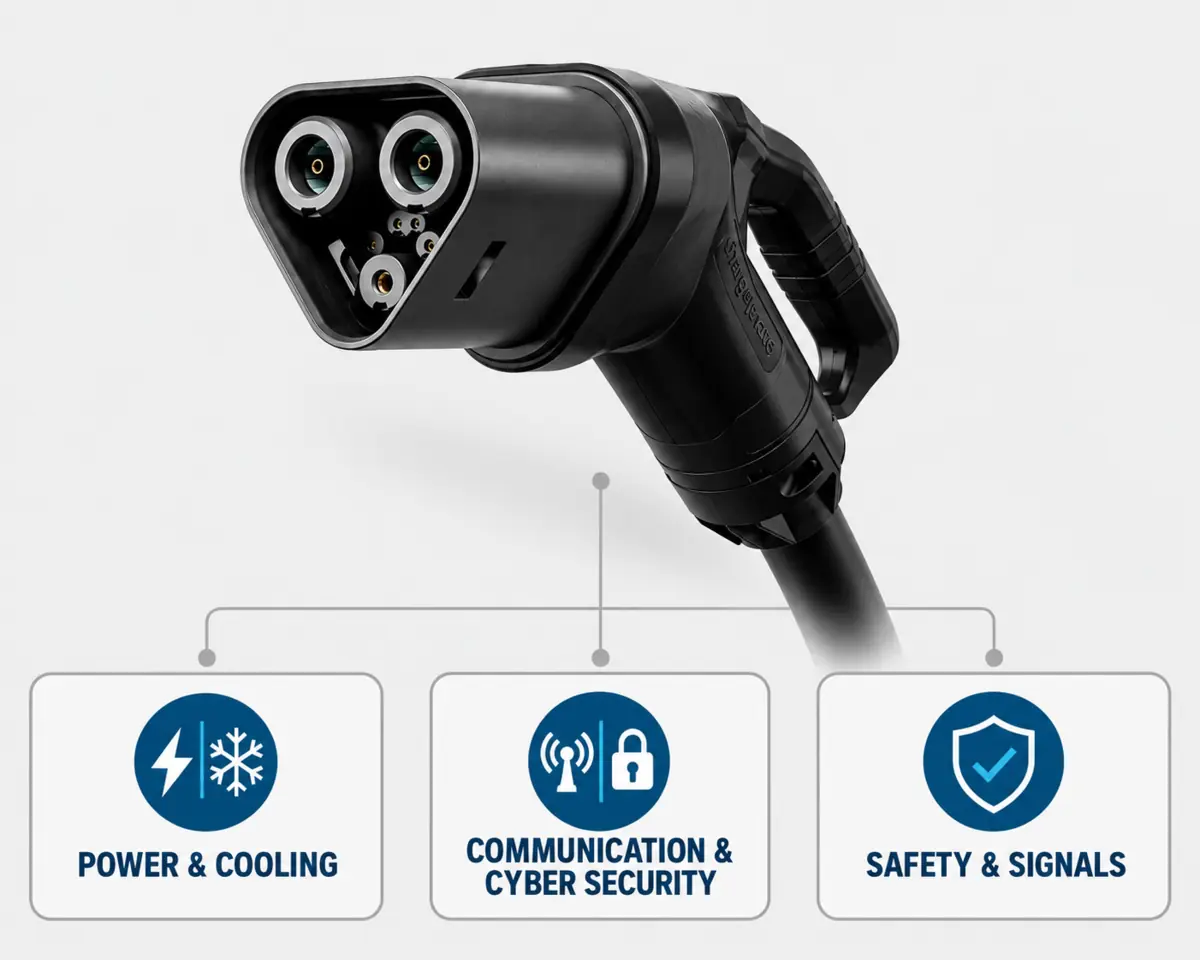

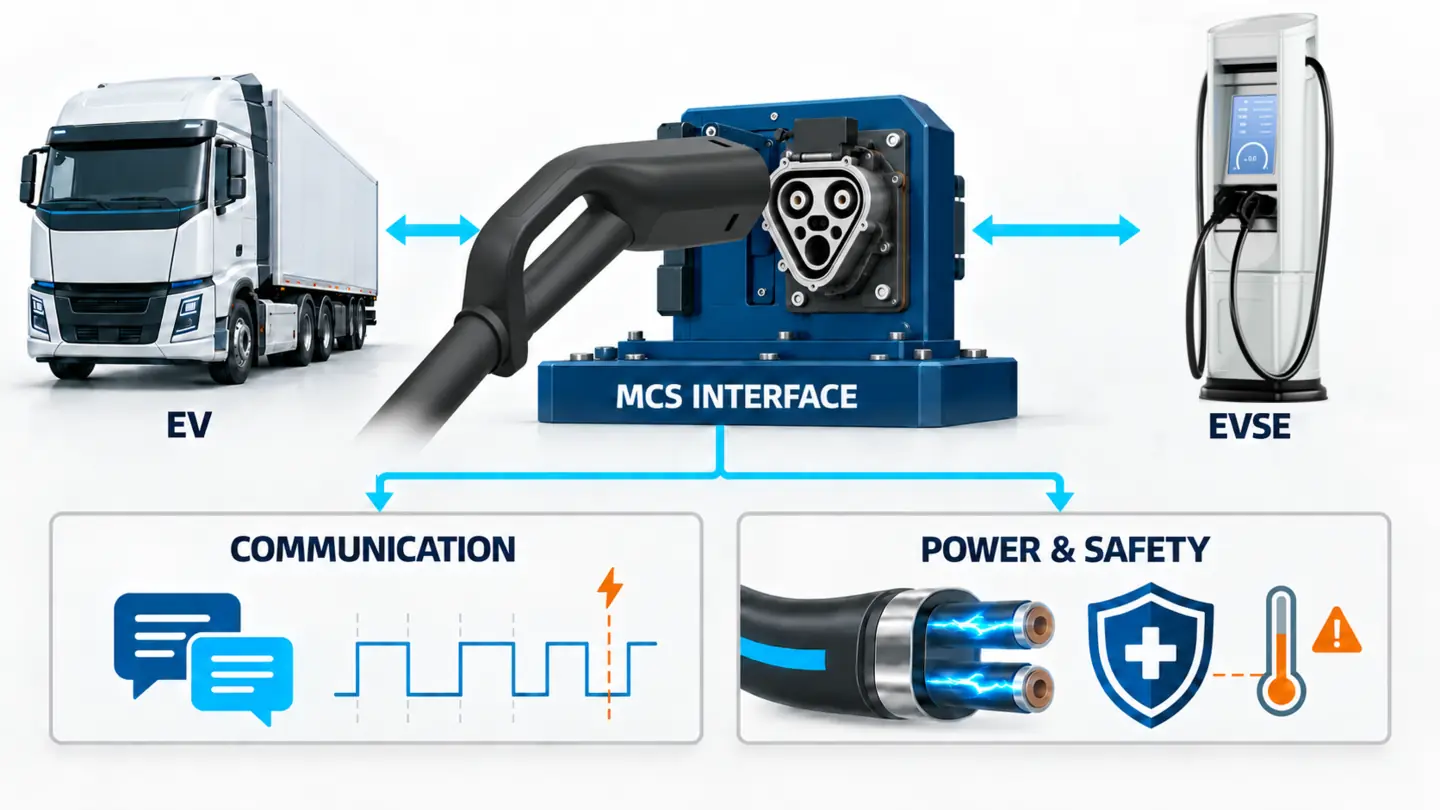

Leistung, Kommunikation, Cybersicherheit, Sicherheit und Kühlung müssen denselben Zustand beschreiben.
Die Schwierigkeit liegt nicht allein in der Übertragung höherer Ströme. MCS-Kupplung, physische Verbindung, übergeordnete Kommunikation, Zertifikate, Zustände der unteren Signalebene, Verriegelung, Temperaturmessung, Kühlung und Hochvoltpfad müssen in der richtigen Reihenfolge übergehen und auf jede Grenze und jeden Fehler abgestimmt reagieren.
Leistung
Spannung, Strom, Vorladen, Rampen, angeforderte Grenzen, Schütze, Reduzierung und sichere Abschaltung.
Kommunikation
10BASE-T1S, ISO-15118-20-Nachrichtenfolgen, Zeitverhalten und Steuergeräte-Zustandsübergänge.
Cybersicherheit
TLS, Zertifikate, Schlüssel und sicheres Sitzungsverhalten innerhalb der freigegebenen Implementierung.
Sicherheit und Signale
Charge Enable, Insertion Detection, Verriegelung, Hilfsversorgung, Isolation und kontrollierte Wiederherstellung.
Kühlung
Stecker- und Ladebuchsentemperatur, Kühlmittelverhalten, Leistungsreduzierung und Langzeitbetrieb.
Kontrollierte Realität für ein System in der Industrialisierung
Reale Fahrzeuge und Ladestationen sind unverzichtbar. Sie eignen sich schlecht, um jede Entwicklungsbedingung zu erzeugen.
Ein Lkw-Prototyp ist teuer und nicht immer verfügbar. Ein Ladestationsprototyp verändert sich gleichzeitig. Ein realer Fehler lässt sich schwer terminieren, gefahrlos provozieren und unter identischen Bedingungen wiederholen.
Kann nicht die deterministische Quelle jedes Grenzfalls und Fehlers sein.
Ihre eigenen Änderungen erschweren den Vergleich von Fehlerursachen.
Benötigt vor der Freigabe eine kontrollierte Nachbildung im Labor.

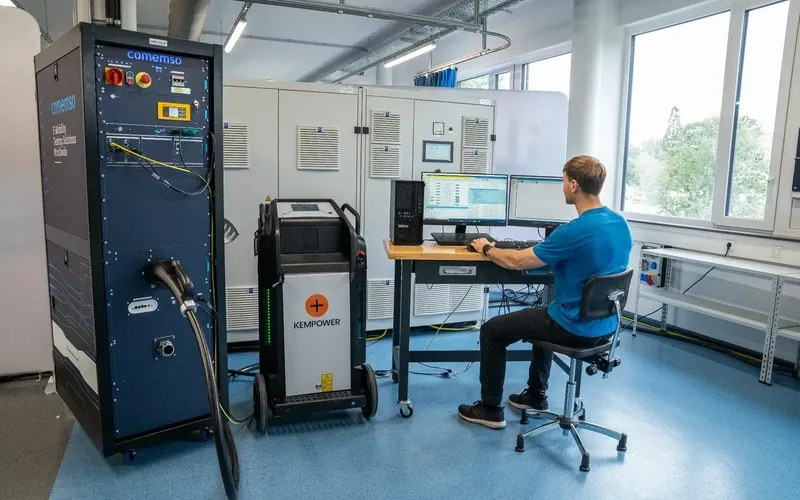

Entwicklung braucht reproduzierbare Realität. Steuern Sie den fehlenden Partner, wiederholen Sie dieselbe Bedingung und bewahren Sie die Nachweise auf.

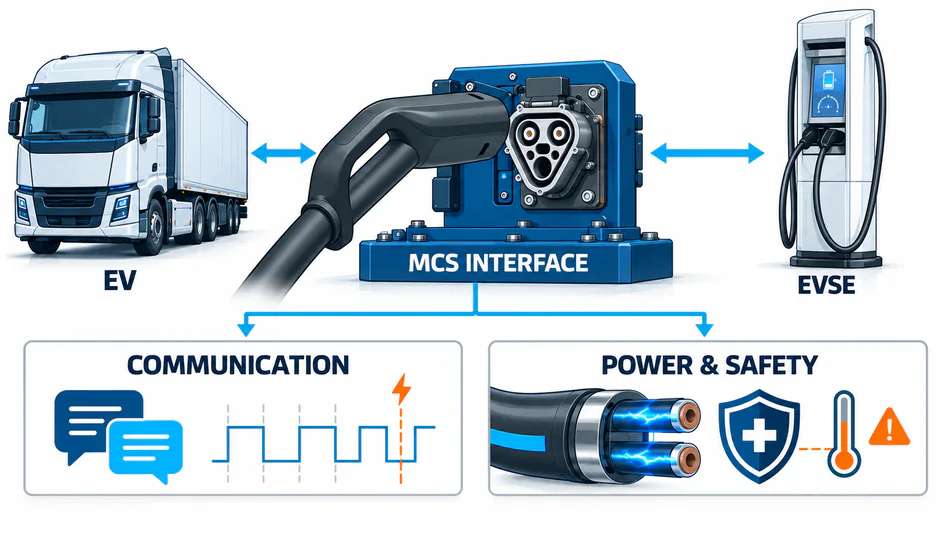

Sechs koordinierte MCS-Prüfbereiche
Die Ebenen für die Diagnose trennen. Für die Ladeentscheidung wieder zusammenführen.
Jeder Bereich hat eigene Anforderungen und Fehlerarten. Eine vollständige Prüfung weist nach, dass die gesamte Schnittstelle zum vorgesehenen Zeitpunkt den vorgesehenen Zustand erreicht.
Energieübertragung
Vorladen, Spannungs- und Stromrampen, Schütze, Isolation, Reduzierung, Stopp und Wiederherstellung.
High-Level-Kommunikation
ISO-15118-20-Dienste, Nachrichten, Zeitverhalten, Zertifikate und Übergänge des EVCC (fahrzeugseitiges Lade-Kommunikationssteuergerät) oder SECC (ladestationsseitiges Lade-Kommunikationssteuergerät).
10BASE-T1S
Verbindungsaufbau, Frame-Übertragung, Störungen und Wiederherstellung unterhalb des Anwendungsprotokolls.
CE- und ID-Signale
Zustände von Charge Enable und Insertion Detection, Zeitverhalten, Unterbrechung und unzulässige Kombinationen.
Steckverbinder und Thermik
Stecken, Verriegelung, Temperaturerfassung, Kühlung, Leistungsreduzierung und Verhinderung des Trennens unter Last.
Sicherheit und Interoperabilität
Schutzzustände, sichere Sitzungen, herstellerübergreifendes Verhalten, Fehlerreaktionen und sichere Wiederherstellung.
Eine Schnittstelle. Unterschiedliche Prüflinge.
Fahrzeug-, Ladestations- und Komponententeams benötigen unterschiedliche Nachweise aus derselben MCS-Architektur.
EVCC, Ladebuchse, Batterie und vollständiges Fahrzeug
Prüfen Sie MCS-EVSE-Verhalten (Ladestation), CE und ID, Hochvoltsequenzen, angeforderte Grenzen, Batteriefreigabe, thermische Koordination und sicheren Stopp, bevor Sie sich auf öffentliche Ladeversuche verlassen.
SECC, Dispenser, Leistungsschränke und Kühlung
Bilden Sie Nutzfahrzeug- und Batterieanforderungen nach, prüfen Sie ungewöhnliche Zustände und bewerten Sie Ausgang, Schutz, Leistungsreduzierung und Wiederherstellung, ohne von einem einzelnen Lkw abzuhängen.
EVCC, SECC und Kommunikationsstapel
Entwickeln Sie ISO 15118-20, Zertifikate, 10BASE-T1S und Zustandsautomaten gegen deterministische Partner, bevor die vollständige Hardware verfügbar ist.
Kupplung, Ladebuchse, Kabel und Kühlung
Verknüpfen Sie Einstecken, Verriegelung, Temperaturen, Kühlmittelverhalten und elektrischen Kontakt mit der Steuergerätereaktion.
Neutrale, nachvollziehbare Prüfpartner
Wechseln Sie zwischen Fahrzeug-, Ladestations- und realen Ladepaarrollen und erhalten Sie dabei synchronisierte Nachweise, Konfigurationen und Berichte.
Wo große Batterien auf teure Stillstandszeiten treffen
Megawattladen reicht über die Autobahn hinaus.
Fernverkehrs-Lkw bleiben der wichtigste Referenzfall. Schifffahrt, Bergbau, mobile Arbeitsmaschinen und andere Schwerlastsysteme bringen unterschiedliche Lastzyklen, Umgebungen und akzeptable Fehlerreaktionen mit.

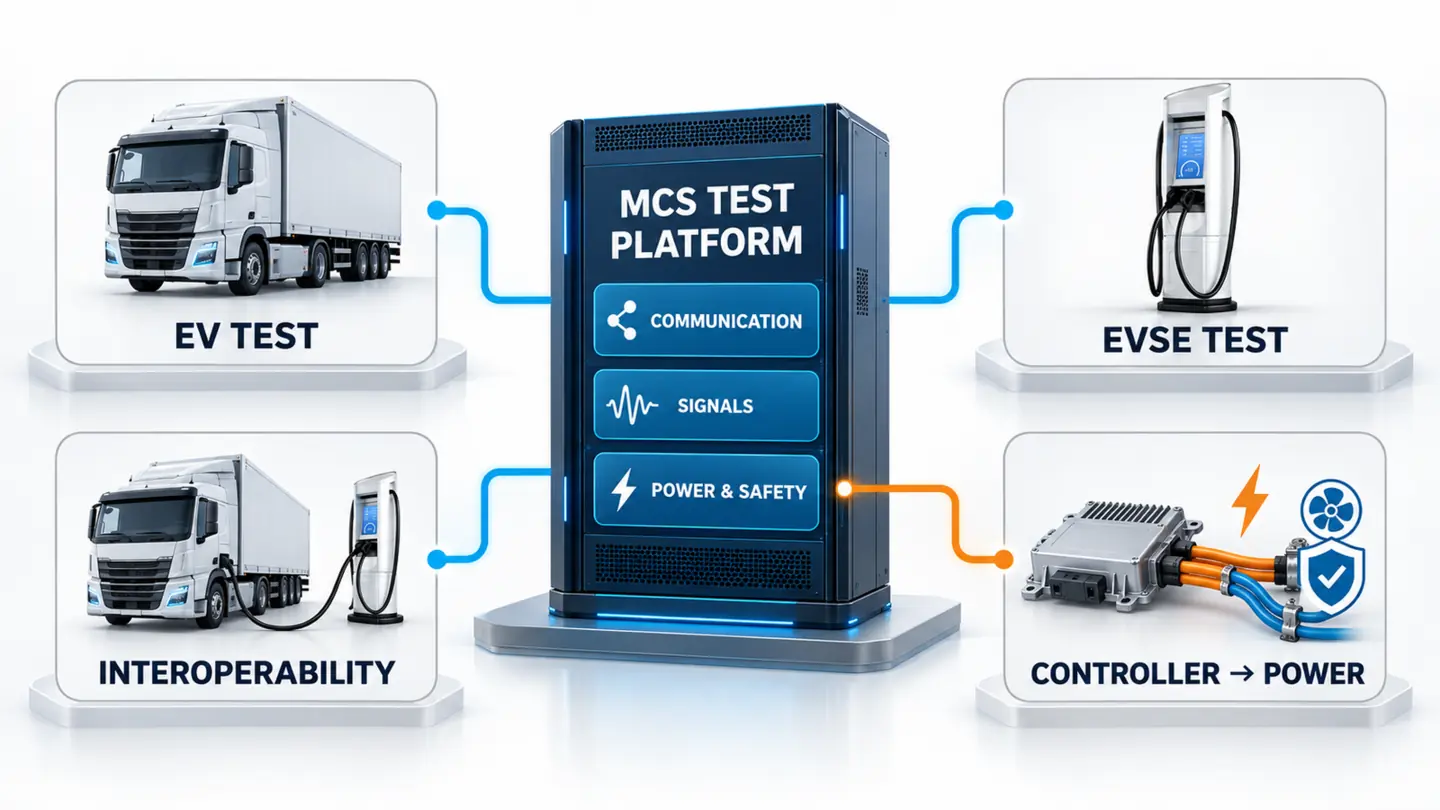

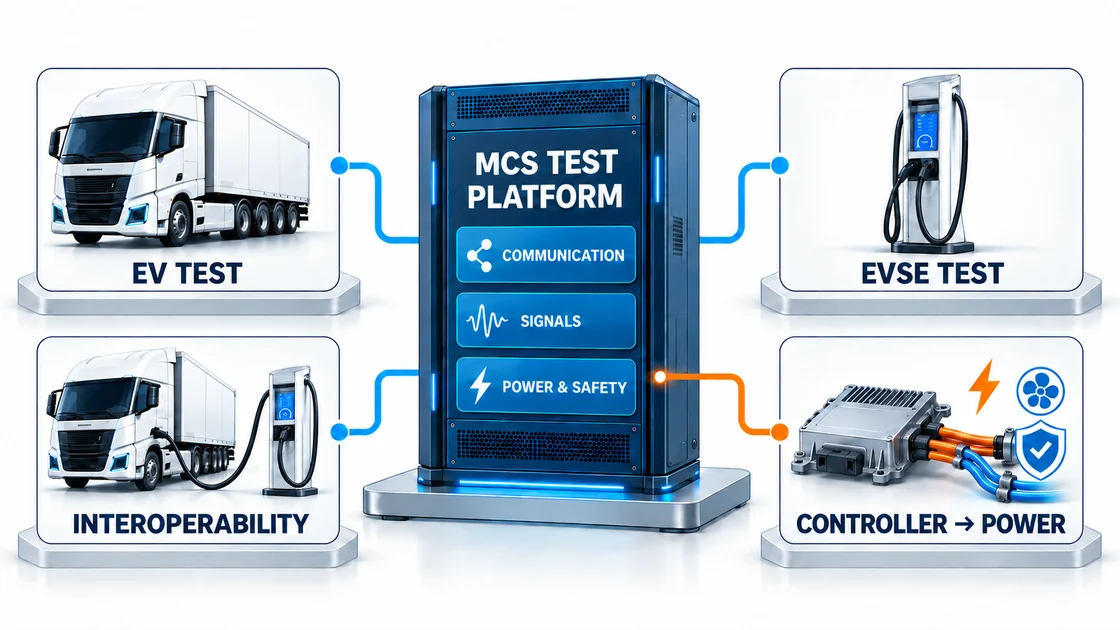

Vier Prüfrichtungen
Die Richtung ausgehend vom Prüfling wählen.
Der simulierte Partner erzeugt wiederholbare Normalzustände, Grenzfälle und Fehlerbedingungen. Reale Fahrzeug-Ladestations-Paarungen weisen anschließend die Interoperabilität nach.
Fahrzeugprüfung mit Ladestationssimulation
Ladestationskommunikation, CE und ID, Zeitverhalten, Leistungsbedingungen und Fehler steuern und dabei die Fahrzeugreaktion messen.
Ladestationsprüfung mit Fahrzeugsimulation
Fahrzeuganforderungen, Batteriegrenzen und abnormale Zustände steuern und dabei Ausgang, Sicherheit und Wiederherstellung messen.
Interoperabilität mit realen Partnern
Ein reales Fahrzeug und eine reale Ladestation gemeinsam beobachten, alle verfügbaren Ebenen zeitlich abgleichen und den Fall für Ursachenanalyse und Regression aufbewahren.
Skalierung vom Steuergerät bis zur vollen Leistung
Mit EVCC- oder SECC-Software beginnen und anschließend physische Verbindung, Signale der unteren Ebene, Leistung, Kühlung, EMV- und Umweltprüfhardware ergänzen.
Nachweise ab der niedrigsten sinnvollen Ebene aufbauen
Die einfachste Methode nutzen, die das aktuelle Risiko sichtbar machen kann.
Mehr Realitätsnähe ist nur hilfreich, wenn sie die untersuchte Reaktion verändert. Erhalten Sie dieselben Anforderungen und Szenarien, während sich die Prüfung dem Betrieb mit voller Leistung nähert.
Reine Kommunikationsentwicklung
EVCC- und SECC-Software, Zertifikate, Dienste und Zustandsautomaten entwickeln, bevor volle Leistung erforderlich ist.
Signalzustandsprüfung
CE- und ID-Zustände sowie ihr Zeitverhalten präzise einstellen, einschließlich Unterbrechungen, unzulässiger Bereiche und widersprüchlicher Kombinationen.
Automatisierte Protokollszenarien
Normales, grenzwertiges und unterstütztes nicht konformes Kommunikationsverhalten über Freigabestände hinweg wiederholen.
Validierung mit voller Leistung und thermischer Belastung
Quellen- oder Lasthardware, Hochvoltmessung, Flüssigkeitskühlung und Langzeit-Lastprofile ergänzen.
Fehler- und Wiederherstellungsprüfung
Kommunikations-, Signal-, Temperatur-, Leistungs- und Sicherheitsbedingungen jeweils auf einer Ebene prüfen.
Herstellerübergreifende Interoperabilität
Reale Paarungen nutzen, um die vollständige Schnittstelle zu prüfen und schwierige Fälle in wiederholbare technische Nachweise zu überführen.

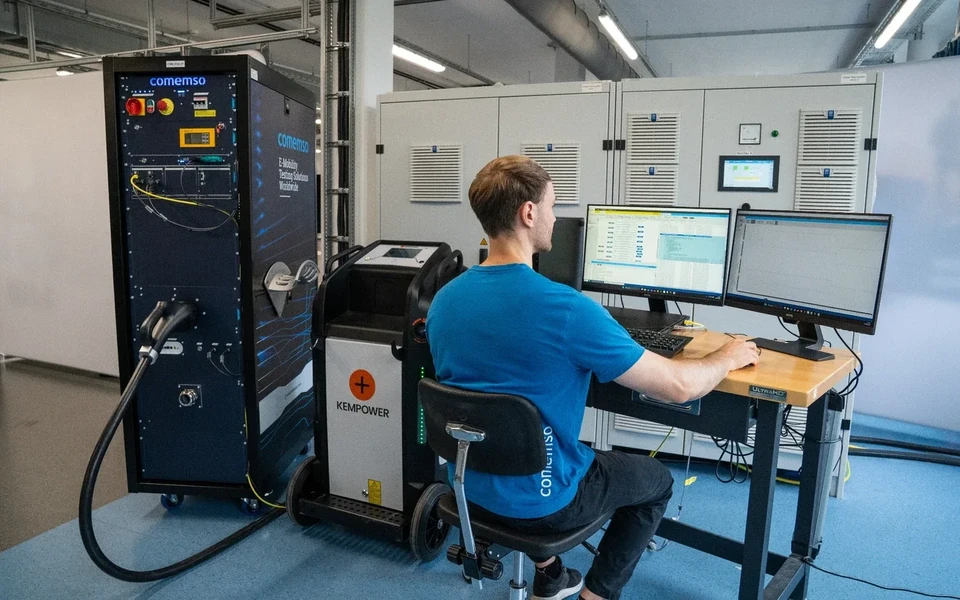

Komplex im Inneren. Beherrschbar im Ablauf.
Zertifikate, Zustände, Signale, Leistung und Ergebnisse verbunden halten.
MCS ergänzt Anwendungskommunikation, Single-Pair-Ethernet, sichere Sitzungen, mehrere Zertifikate und Schlüssel, Zustände der unteren Signalebene, Temperaturkanäle und Hochleistungshardware. Entwickler sollten die Bedeutung des Tests nicht nach jedem Lauf aus unverbundenen Werkzeugen rekonstruieren müssen.
- 1
Den Test konfigurieren
Prüfling, Partner, Normausgabe, Signalzustände, Zertifikate, Leistung und thermische Bedingungen.
- 2
Die kontrollierte Bedingung ausführen
Dasselbe Szenario unter zuordenbaren Hardware- und Softwareversionen ausführen.
- 3
Die Ebenen zeitlich zuordnen
Kommunikation, CE und ID, Temperatur, Spannung, Strom und Sicherheitszustände verknüpfen.
- 4
Die Entscheidung aufbewahren
Messung, erwarteten Zusammenhang, Abweichung und Bericht für die Regression speichern.
Nutzen für die Entwicklung. Das Ziel sind nicht isoliert betrachtet mehr Ampere. Es sind frühere Fehlererkennung, wiederholbare Prüfung und ein sichererer Weg von der Steuergeräteentwicklung zum Feldeinsatz.
Vom Entwicklungskonzept zur praktischen Prüfung

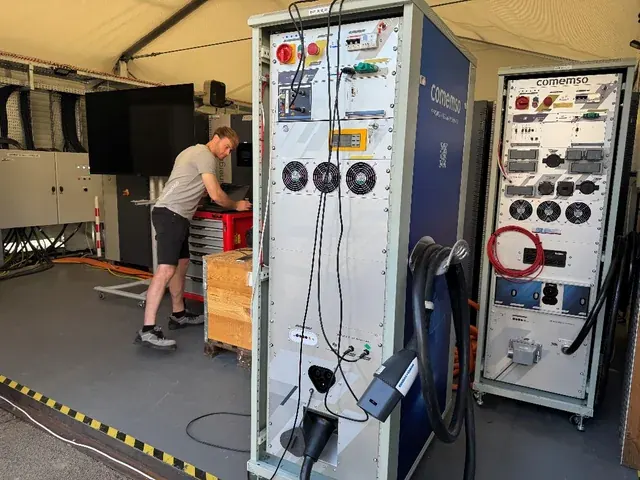

Keine Zukunftsstudie. Bereits in realen Projekten und herstellerübergreifenden Umgebungen eingesetzt.

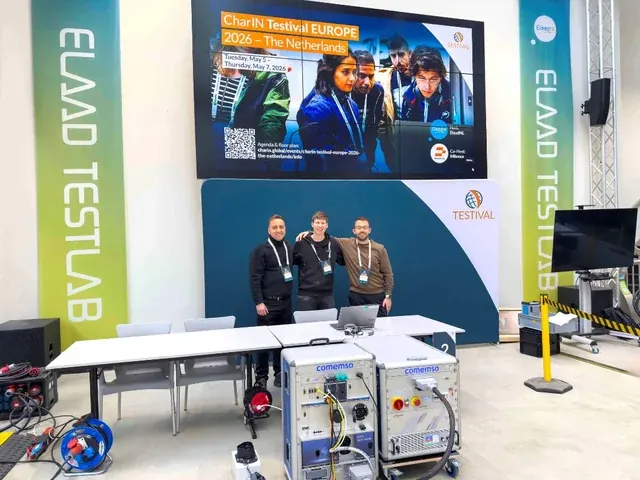

Entdecken Sie MCS-Kundenprojekte, europäische Ladesäulentests und die Teilnahme von comemso am CharIN Testival Europe 2026 in Arnhem.
Normenübersicht
Die genaue Ausgabe auf jeder Schnittstellenebene spezifizieren.
MCS-Normen und Implementierungen entwickeln sich weiter. Prüfen Sie die geltenden Ausgaben, Profile, freigegebenen Funktionen und Implementierungsgrenzen für Ihre EVCA-MCS-Konfiguration.
IEC TS 63379
Verbindungssystem, Fahrzeugladebuchse, Stecker, Kabel und zugehörige mechanische Schnittstelle.
IEC 61851-23-3
MCS-spezifische Schnittstelle der unteren Signalebene einschließlich Charge Enable und Insertion Detection.
ISO 15118-10
Physische und Sicherungsschicht für zweiadriges Single-Pair-Ethernet auf Basis von 10BASE-T1S.
ISO 15118-20
Laden und BPT-Dienste auf Protokollebene bleiben innerhalb des freigegebenen Kommunikationsumfangs. Physischer Energiefluss in Gegenrichtung erfordert separat konfigurierte externe Quellen-/Lastgeräte.
ISO 5474-3
Fahrzeugseitige Anforderungen, die für die Hochvolt-Ladeschnittstelle und das Sicherheitskonzept relevant sind.
Umfangsregel. Ein Normverweis bedeutet nicht, dass jeder optionale Dienst, Zertifikatsablauf oder jede künftige Testbibliothek in jeder Systemkonfiguration freigegeben ist.
Zuerst die Anwendung. Dann das System.
Das MCS-Risiko in eine Prüfsystemspezifikation überführen.
Definieren Sie Prüfling, simulierte Rolle, Normausgabe, Kupplung oder Ladebuchse, Signalzugang, Leistungsprofil, Kühlung, Sicherheit, Nachweise und Lebenszyklus. Wählen Sie erst dann die physische EVCA MCS-Konfiguration.
Prüfling und Richtung
Fahrzeug, Ladestation, EVCC, SECC, Steckverbindersystem oder Teilsystem.
Kommunikation
10BASE-T1S, ISO-15118-20-Dienste, TLS und Zertifikatsumfang.
Schnittstelle
Kupplung, Ladebuchse, CE, ID, Hilfsspannung und Temperaturzugang.
Leistung und Betriebsprofil
Spannung, Strom, Maximalleistung, Dauer und Wiederholung.
Kühlung und Sicherheit
Kabel, Steckverbinder, Durchfluss, Temperaturen, Verriegelungen und sichere Zustände.
Nachweise und Lebenszyklus
Steuergeräteprüfstand, Validierung mit voller Leistung, Interoperabilität, Produktion und Feldeinsatz.
Häufig gestellte Fragen
Häufige Fragen zu MCS-Tests
Was umfasst die Prüfung von Megawatt-Ladesystemen?
Sie umfasst die koordinierte Validierung von MCS-Fahrzeug, Ladestation und gemeinsamer Schnittstelle über übergeordnete Kommunikation, 10BASE-T1S, CE- und ID-Signale, Stecker- und Ladebuchsenzustände, Temperatur, Kühlung, Energieübertragung, Sicherheit und Interoperabilität hinweg.
Warum unterscheidet sich die MCS-Prüfung von der CCS-Prüfung?
MCS führt ein eigenes Verbindungssystem, Single-Pair-Ethernet-Kommunikation, MCS-spezifische Zustände der unteren Signalebene, Hochstrom-Thermomanagement sowie andere Leistungs- und Sicherheitsanforderungen ein. Die Prüfarchitektur muss diese Ebenen koordinieren, statt nur einen CCS-Stromwert zu skalieren.
Können MCS-Fahrzeuge geprüft werden, bevor eine öffentliche MCS-Ladestation verfügbar ist?
Ja. Eine kontrollierte MCS-Ladestationssimulation kann die Kommunikations-, CE- und ID-Umgebung bereitstellen und die erforderliche externe Quelle und gekühlte Schnittstelle für die gewählte Fahrzeugprüftiefe koordinieren.
Kann eine MCS-Ladestation ohne realen Lkw geprüft werden?
Ja. Eine kontrollierte MCS-Fahrzeugsimulation kann Fahrzeugkommunikation, Batterieanforderungen, Zustände der unteren Signalebene und unterstützte Fehlerbedingungen nachbilden, während separat konfigurierte externe DC-Quellen-/Lastgeräte den batterieseitigen Energiepfad nachbilden.
Wann ist eine reine Kommunikationsprüfung sinnvoll?
Sie ist sinnvoll für die Entwicklung von EVCC- und SECC-Software, Zertifikaten, 10BASE-T1S, ISO 15118-20 und Zuständen der unteren Signalebene, bevor Spannung, Strom und vollständige thermische Hardware erforderlich sind.
Wie sollte Interoperabilität ergänzt werden?
Etablieren Sie zuerst deterministische Fahrzeug- und Ladestationstests. Nutzen Sie anschließend reale herstellerübergreifende Paarungen mit synchronisierten Nachweisen, um Implementierungsunterschiede zu erkennen und schwierige Fälle in wiederholbare, wiederverwendbare Prüfaufzeichnungen zu überführen.
MCS-Prüfplanung
Kommunikations-, Schnittstellen- und Leistungsumfang getrennt definieren.
Spezifizieren Sie Prüflingsrolle, MCS-Schnittstelle, thermischen Kontext und separat konfigurierte Quellen-/Lastgeräte.
