Software / Konformitäts-Prüfbibliotheken
Test Libraries für Fahrzeuge und Ladestationen
Nutzen Sie wiederholbare Ladeprüfungen für Fahrzeuge und Ladestationen in der definierten Prüflingsrolle, Normausgabe und Softwareversion. Jede Test Library legt Ausgangsbedingungen, Aktion, erwartete Reaktion und Auswertung für ihre enthaltenen Prüffälle fest.
Die Test Library für Ihre Prüfanforderung wählen
Grundlage und Geltungsbereich
Quelltextstand:
Prüfaufgabe mit dem comemso Application Engineering besprechen
Anforderungen in wiederholbare Prüfungen umsetzen
Normanforderungen mit der Prüfbibliothek nachweisen
Schließen Sie den Prüfling über Ladesteckverbinder, Kommunikationsschnittstelle oder Simulator an. Nutzen Sie die Prüfbibliothek für kontrollierte Vorbedingungen, eine definierte Sequenz, Beobachtungen, Annahmekriterien, Bewertungslogik und Messungen mit ihren zugehörigen Prüfbedingungen.
Norm, Ausgabe, Änderung, Profil, Prüflingsrolle und referenzierte Dokumente.
- Welches Verhalten ist erforderlich?
- Welche Implementierung ist erfasst?
- Welche Bedingungen und Ausschlüsse gelten?
Bereiten Sie die Prüfung mit implementierter Prüflogik vor, führen Sie sie aus und dokumentieren Sie Beobachtungen und Bewertung.
- Vorbedingungen und Parametersätze
- Sequenz und simulierte Gegenstelle
- Bewertungs- und Berichtslogik
Halten Sie das Ergebnis mit ausgeführtem Prüffall, Systemaufbau und Softwareversionen verknüpft.
- Bestanden, nicht bestanden oder nicht eindeutig
- Aufzeichnungs-, Signal-, Zeit- und Messkontext
- Wiederverwendbarer Regressionsprüffall
Physischer Zugang
Steckverbinder, Pilotsignale, PLC (Power Line Communication), CAN, Messung, Leistungsgrenze, Fehlerhardware und simulierte EV- oder EVSE-Rolle (Electric Vehicle Supply Equipment, also Ladestation).
Ausführbare Logik
Vorbedingungen, Sequenz, Parameter, Beobachtungen, Toleranzen, Bewertungsregeln, Berichte und Unterstützung freigegebener Versionen.
Bibliothek und Prüfkonfiguration festlegen
Jede Bewertung der genauen Prüfbibliotheksversion zuordnen
Benennen Sie den vollständigen Umfang für jedes freigegebene Paket und Ergebnis. Geben Sie für eine ISO-15118-Prüfung oder IEC-61851-Prüfung das genaue Dokument, die Ausgabe und die Prüffälle an.
Grunddokument, Teil, Erscheinungsjahr, Änderungen, Profil und referenzierte externe Spezifikationen.
EV, EVCC (fahrzeugseitiger Ladekommunikationscontroller), EVSE oder SECC (stationsseitiger Ladekommunikationscontroller), simulierte Gegenstelle, Laderichtung und Steckverbinderkontext.
Benannte Prüffälle, Ausschlüsse, Fähigkeitserklärungen, Vorbedingungen und wählbare Parameter.
EVCA-Ausführung, Schnittstellenmodule, Quelle oder Last, Messgeräte, Firmware, Lizenzen und die von der TestLib benötigte Version der Anwendungssoftware.
Beobachtete Werte, Zeitfenster, Toleranzen, Bewertungslogik, Aufzeichnungsverweise, Berichtsinhalte und Ergebnisstatus.
Bibliotheksversion, Validierungsstatus, Versionshinweise, Kompatibilität, Pflege und Anwendungsunterstützung.
Normausgabe + Prüflingsrolle + Prüffallkennung + Prüfbibliotheksversion + EVCA-Konfiguration + Firmware + Version der Anwendungssoftware + PrüflingsstandNach Prüfling und freigegebenem Umfang auswählen
Prüfumfang, Hardware und Softwarestatus der Prüfbibliotheken vergleichen
Vergleichen Sie Softwareimplementierung und Hardware je Prüffamilie. Halten Sie genaue Ausgaben, Prüffallsätze, Versionen und Lizenzen im Angebot fest.
CharIN Charging SystemBasic DC EVSE
Validierte Prüfsystemfähigkeit für das veröffentlichte CharIN-Anwendungsprofil Basic DC EVSE und den genehmigten Aufbau.
- Prüfling
- DC-EVSE
- Nachweis
- CharIN-Anbieterverzeichnis
- Verwendung
- Konformitäts- und Produktentwicklungsprüfungen innerhalb des angegebenen Profils
CharIN Charging SystemExtended DC EVSE
Validierte Prüfsystemfähigkeit für das veröffentlichte CharIN-Anwendungsprofil Extended DC EVSE und den genehmigten Aufbau.
- Prüfling
- DC-EVSE
- Nachweis
- CharIN-Anbieterverzeichnis
- Verwendung
- Prüfung des erweiterten Profils innerhalb der genehmigten Systemgrenze
| Familie oder Profil | Typische Prüflingsrolle | Nachweisebene | Prüfumfang und Hardware festlegen | Softwareimplementierung und Verfügbarkeit |
|---|---|---|---|---|
| IEC 61851-1AC-Ladesteuerung und elektrisches Verhalten | EV oder EVSE, abhängig vom freigegebenen Paket | Low-Level-Signalisierung, Zustände und elektrische Anforderungen | Portfoliozuordnung. Ausgabe, Prüffälle und Konfiguration bestätigen. | Stimmen Sie ausgewählte IEC-61851-1-Prüffälle, Anwendungssoftware und Freigabe gemeinsam ab. Dieser Eintrag bestätigt keine comframe-Unterstützung für jede Low-Level-Prüfung. |
| SAE J1772 / NACSNordamerikanische AC- und DC-Schnittstellen | EV oder EVSE, abhängig vom freigegebenen Paket | Low-Level-Signalisierung, Kommunikation und elektrisches Verhalten im freigegebenen Umfang | Portfoliozuordnung. Steckverbinder, Normausgabe, Prüflingsrolle und Prüffallsatz bestätigen. | Vereinbaren Sie J1772-/NACS-Schnittstelle, Prüfpaket und Freigabe der Anwendungssoftware. Die Steckverbinderfamilie allein bestätigt keine comframe-Verfügbarkeit. |
| IEC 61851-23DC-EVSE-Prüfungen einschließlich Annex CC.7.5 | DC-EVSE | Ladesequenz, elektrisches Verhalten sowie sicherheits- und fehlerbezogener Umfang | Aufbau für Annex CC.7.5: EVCA Flex, IEC-Rack, Schalt- und Fehlerpfade, Quelle oder Last und Messtechnik passend zu vereinbarten Prüffällen und Betriebsgrenzen. | Verfügbar: comemso-IEC-TestLib für den demonstrierten Kundenaufbau. Die Portierung nach comframe ist vorbereitet und noch nicht freigegeben. |
| DIN SPEC 70121 / DIN SPEC 70122CCS-Kommunikation der ersten Generation | EVCC oder SECC, abhängig vom Paket | Konformität der High-Level-Kommunikation | Portfoliozuordnung. Prüfrichtung und genaue Ausgabe bestätigen. | Aktuelle Anwendungssoftware mit dem gewählten Paket abgleichen. Weitere CCS-TestLibs in comframe sind geplant; siehe Roadmap unten. |
| ISO 15118-2 mit -4 / -5Konformität der CCS-Kommunikation | EVCC oder SECC, abhängig vom Paket | Netzwerk- und Anwendungsverhalten im freigegebenen Umfang | Ausgabe, enthaltene Prüffälle, Rolle, Sicherheitsumfang und EVCA-Konfiguration bestätigen. Das freigegebene comframe-Paket umfasst ISO-15118-4/-5-SECC-Tests für AC- und DC-Kommunikation. | In comframe freigegeben: ISO 15118-4/-5, SECC, AC- und DC-Kommunikation. EVCC-Pakete gesondert abgleichen; deren Verfügbarkeit folgt nicht aus der SECC-Freigabe. |
| CHAdeMOVersionsspezifische Ladekommunikation | EV oder EVSE, abhängig vom Paket | Protokoll- und Funktionskonformität | Portfoliozuordnung. Verbandsversion und Prüflingsrolle bestätigen. | TestLibs sind in der Firmware implementiert. Klären Sie den vollständigen Anwendungsablauf für Ihr Paket. Weitere Anwendungsabläufe sind geplant. |
| GB/T DCAusgabenspezifisches chinesisches DC-Laden | EV oder EVSE, abhängig vom Paket | Protokoll-, Zustands- und elektrische Konformität | Portfoliozuordnung. Normausgabe und kompatible Schnittstelle bestätigen. | DC-China-/GB/T-DC-TestLibs sind in der Firmware implementiert. Klären Sie den vollständigen Anwendungsablauf für Ihr Paket. Weitere Anwendungsabläufe sind geplant. |
CharIN Conformance Test System
Ein validiertes Prüfsystem für definierte CharIN-Profile
CharIN führt comemso als validierten Anbieter eines Conformance Test System für die spezifischen Profile Charging System Basic und Charging System Extended DC EVSE mit genehmigten Aufbauten.
Das offizielle CharIN-Verzeichnis öffnenSystemfähigkeit für das angegebene Profil
Der genehmigte Prüfsystemaufbau kann den validierten Umfang des CharIN-Anwendungsprofils ausführen.
Weitere Funktionen und spätere Softwareversionen
Optionale EVCA-Funktionen, andere Normen, veränderte Prüffälle und spätere Softwareversionen sind nicht automatisch abgedeckt.
Prüflingszertifizierung oder Freigabeverantwortung
Das geprüfte Produkt, das verantwortliche Labor und das geltende Konformitätsverfahren bleiben von der Prüfsystemvalidierung getrennt.
Von der Projektdefinition zur Regression
Kontrollierte Prüflogik in Entwicklung, Validierung und Freigabe wiederverwenden
Reduzieren Sie wiederkehrende Prüfprogrammierung mit der Prüfbibliothek. Konzentrieren Sie den Entwicklungsaufwand auf den Prüfling, beobachtete Abweichungen und die Freigabeentscheidung.
- 1Testanforderung: ausgewählter Testfall, PICS und PIXIT.
- 2Gerätezustand: Live-CP-Werte in der Statusleiste.
- 3Ergebnisablauf: Test Procedure; diese Aufnahme zeigt keinen Testentscheid.
- Auswählen
Wählen Sie Norm, Ausgabe, Prüflingsrolle, Schnittstelle, Prüffallumfang und Entscheidung.
- Konfigurieren
Laden Sie die freigegebene Bibliothek, schließen Sie die genehmigte Hardware an und dokumentieren Sie den Prüflingsstand.
- Ausführen
Stellen Sie die Vorbedingungen her, führen Sie die Sequenz aus und steuern Sie die simulierte Gegenstelle.
- Auswerten
Wenden Sie die definierte Annahmelogik an und ordnen Sie die Bewertung dem Prüffall zu.
- Diagnostizieren
Untersuchen Sie die erste Abweichung in ihrem Protokoll-, Signal-, Zeit- und elektrischen Kontext.
- Erneut ausführen
Bewahren Sie den Prüffall als wiederholbare Regressionsprüfung für den nächsten Build auf.

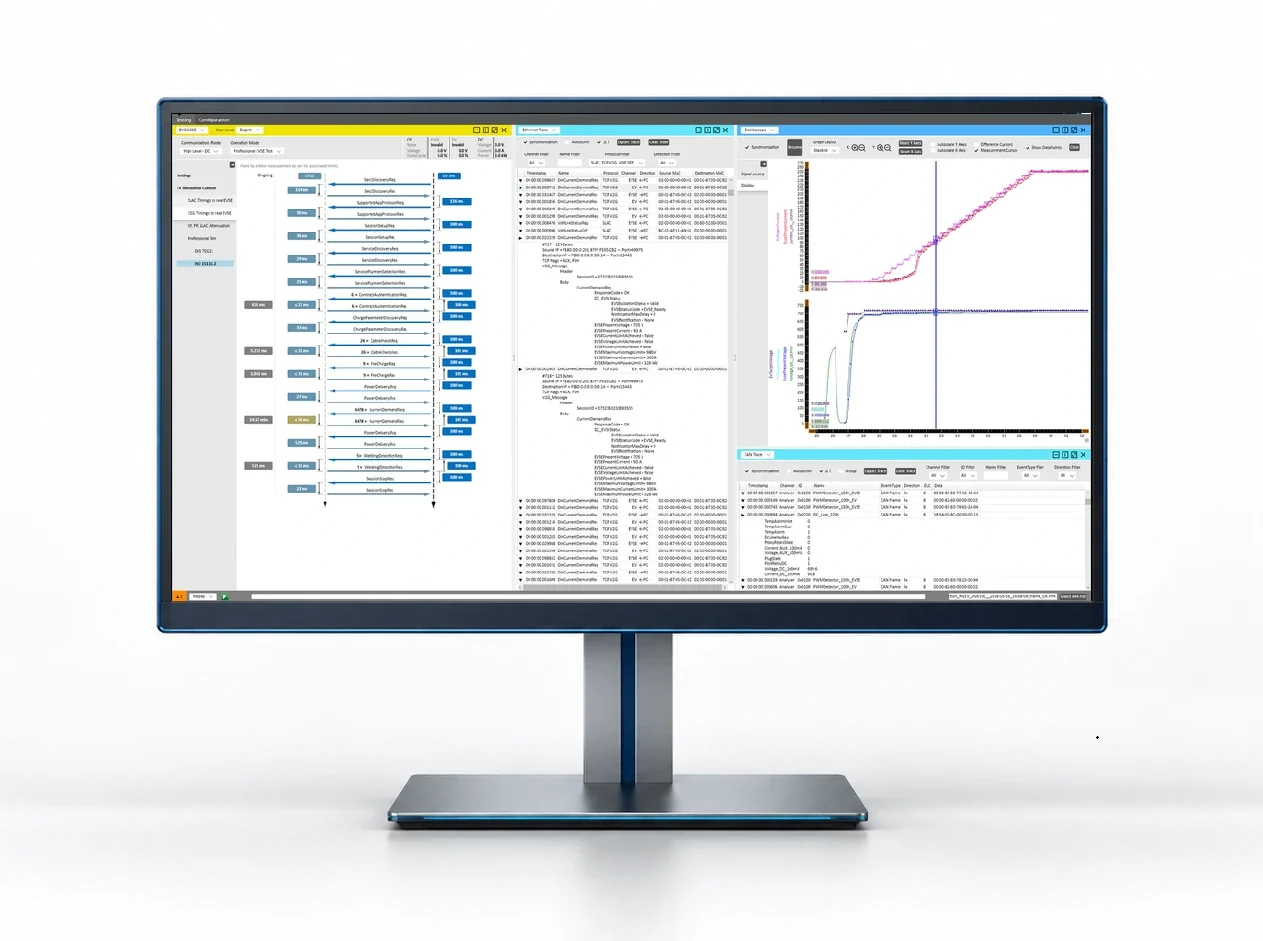

Von der Bewertung zur technischen Entscheidung
Die Bewertung mit ihrem aufgezeichneten Prüfkontext untersuchen
- Anforderung des Partners: Nachrichtensequenz des Ladevorgangs.
- Reaktion des Geräts: synchronisierte Spannungs- und Stromkurven.
- Ergebnisaufzeichnung: dekodierte Nachrichten und Ereignisdaten.
Kennzeichnung der Prüfung
Prüflingsstand, Prüffallkennung, Bibliotheksversion, EVCA-Hardware, Firmware, Version der Anwendungssoftware und Konfiguration.
Synchronisierter Kontext
Dekodierte Nachrichten, Protokollzustände, Zeitverhalten, Pilotsignale, CAN und elektrische Messungen, soweit konfiguriert.
Transparente Bewertung
Erwartetes Verhalten, beobachtetes Verhalten, Annahmegrenze und Ergebnis sind mit dem aktiven Prüffall verknüpft.
Wiederverwendbare Regression
Die freigegebene Sequenz und Ergebnisstruktur können nach Firmwareänderungen und über Produktvarianten hinweg wiederholt werden.
Konformitätsweg für ISO 15118-20
Den Prüfumfang anhand veröffentlichter Konformitätspläne festlegen
Konformitätsspezifikationen der zweiten Generation definieren nun gemeinsame und DC-spezifische Prüfpläne für EVCC- und SECC-Implementierungen von ISO 15118-20. Die Produktverfügbarkeit bleibt eine separate Freigabeentscheidung von comemso.
Beide ISO-Spezifikationen konzentrieren sich innerhalb ihres festgelegten Umfangs auf Kommunikationsfähigkeiten und -verhalten. Für sich allein bewerten sie weder Leistungsfähigkeit, Robustheit und Zuverlässigkeit noch den vollständigen physischen Leistungspfad.
Die Prüfung vor der Angebotsanfrage definieren
Sechs Angaben für die Auswahl der Prüfbibliothek
Definieren Sie die technische Entscheidung und wählen Sie anschließend die Produktkonfiguration für diese Prüfung.
- 1Prüfling und Rolle
EV, EVCC, EVSE oder SECC einschließlich der simulierten Gegenstelle.
- 2Ladeschnittstelle
AC, CCS, NACS, CHAdeMO, GB/T oder MCS und der benötigte Steckverbinderweg.
- 3Norm und Ausgabe
Genaue Teile, Erscheinungsjahre, Änderungen, Profil und Sicherheitskontext.
- 4Benötigter Prüffallumfang
Kommunikation, Low-Level-Signale, elektrisches Verhalten, Sicherheit, Fehler oder kombinierte Ergebnisse.
- 5Leistungs- und Messgrenze
Nur Kommunikation, reduzierte Leistung, volle Leistung, externe Quelle oder Last und messtechnische Integration.
- 6Entscheidung und Ergebnisse
Entwicklung, Vorabkonformitätsprüfung, validiertes Profil, Zertifizierungsunterstützung oder Regression.
Offizielle Referenzen
Profilstatus und Normausgaben an der Quelle prüfen.
Aktuell validierte CCTS-Anbieter und Charging-System-Anwendungsprofile.
Öffentlich beschriebene Ladenormen, Prüfbibliotheksfamilien und EVCA-Konfigurationen.
Veröffentlichter gemeinsamer Konformitätsprüfplan für ISO-15118-20-Implementierungen.
Zweite Generation, DCVeröffentlichter DC-spezifischer Konformitätsprüfplan für ISO-15118-20-Implementierungen.
Häufig gestellte Fragen
FAQ zu Konformitäts-Prüfbibliotheken
Welche Test Libraries sind in comframe verfügbar?
Die veröffentlichte comframe-Freigabe umfasst ISO-15118-4/-5-SECC-Prüfungen für die AC- und DC-Kommunikation von Ladestationen. Die hier beschriebene IEC-61851-23-TestLib ist in ihrer bisherigen Anwendungssoftware verfügbar; ihre Portierung nach comframe ist noch nicht freigegeben. Klären Sie Bibliotheksversion, Prüflingsrolle, enthaltene Prüffälle und Lizenz für Ihre Konfiguration.
Was ist eine Konformitäts-Prüfbibliothek?
Eine Konformitäts-Prüfbibliothek stellt implementierte, versionierte und gepflegte Prüflogik für eine definierte Norm, Ausgabe, Prüflingsrolle und einen freigegebenen Umfang bereit. Sie bereitet die Prüfung vor, steuert die Sequenz, bewertet Beobachtungen und hält das Ergebnis mit seinen technischen Daten zusammen.
Wie unterscheidet sich eine Prüfbibliothek von einer Ladeschnittstelle?
Die Ladeschnittstelle schafft den physischen und kommunikativen Zugang zum Prüfling. Die Prüfbibliothek ergänzt Vorbedingungen, Parametersätze, Sequenzsteuerung, Beobachtungen, Bewertungsregeln, Berichtsinhalte und Versionsverwaltung für den definierten Konformitätsumfang.
Bedeutet die Bewertung BESTANDEN, dass der Prüfling zertifiziert ist?
Nicht automatisch. Die Bewertung BESTANDEN gilt für die ausgeführten Prüffälle, die Konfiguration und die im Ergebnis dokumentierten Versionen. Eine formale Produktzertifizierung oder eine Konformitätserklärung des Lieferanten kann ein definiertes Verfahren, ein zugelassenes Labor und zusätzliche Nachweise erfordern.
Was weist die CharIN-CCTS-Validierung nach?
Die CharIN-Validierung bestätigt die Fähigkeit des Prüfsystems für das angegebene Charging-System-Anwendungsprofil und den genehmigten Aufbau. Sie validiert nicht jede EVCA-Funktion, jede optionale Bibliothek, jede spätere Softwareversion oder den Prüfling des Kunden.
Können Konformitätsprüffälle verändert werden?
Je nach freigegebenem Paket können Parameter oder Entwicklungskopien für Entwicklungsarbeiten angepasst werden. Sobald normative Logik oder Annahmekriterien geändert werden, muss das Ergebnis als Entwicklungsprüfung und nicht als unveränderter formaler Konformitätsprüffall gekennzeichnet werden.
Kann eine Bibliothek sowohl EV- als auch EVSE-Rollen prüfen?
Nur wenn das freigegebene Paket beide Richtungen ausdrücklich umfasst. EVCC- und SECC-Prüfungen verwenden unterschiedliche simulierte Gegenstellen, Vorbedingungen und erwartete Verhaltensweisen. Die Prüflingsrolle gehört zur Identität der Bibliothek.
Kundenprojekte, Erfolgsgeschichten und Fachartikel zu diesem Thema.
- KundenprojektEVCA Flex für ZertifizierungslaboreEVCA-Flex-Konfiguration der 350-kW-Klasse für wiederholbare Ladestationsprüfungen im Zertifizierungslabor mit definierten CharIN-Prüffällen.
- WissenCharIN-CCTS-Validierung: Umfang und GrenzenCharIN-CCTS-Validierung: Prüfsystem, unterstützte Profile und Grenzen verstehen. Validierung von EVSE-Zertifizierung abgrenzen.
- ProduktneuheitCharIN CCTS: EVCA DC EVSE Basic und ExtendedCharIN-CCTS-Validierung für EVCA: DC EVSE Basic und Extended. Konformitätsprüfungen mit validiertem Prüfsystem und passender Testbibliothek planen.
- Produktneuheitcomframe: Prüfbibliotheken für ISO 15118-4 und ISO 15118-5EVSE-Kommunikationsprüfungen nach ISO 15118-4 und ISO 15118-5 in comframe: AC/DC, PICS/PIXIT-Konfiguration und ein Bericht je Prüffall.
Definierter Konformitätsumfang
Benennen Sie Norm, Ausgabe, Prüflingsrolle, freigegebene Prüfbibliothek und benötigten Bericht.
