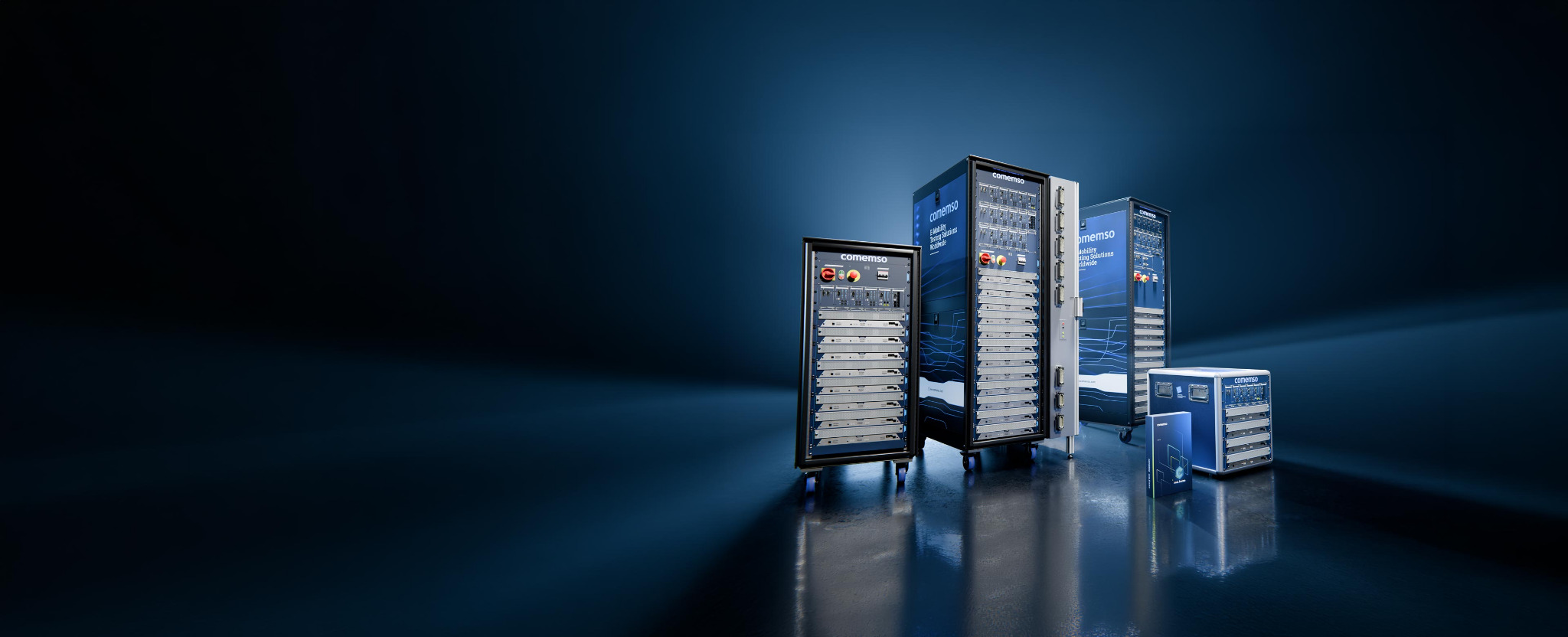

Produktfamilie des comemso Battery Cell Simulator von kompakten Tischsystemen bis zu großen Racks

Produkte / Battery Cell Simulator

BMS-Prüfsystem und Battery Cell Simulator

Prüfen Sie, wie Ihr Batteriemanagementsystem Zellspannungen misst und auf Fehler reagiert. Der Battery Cell Simulator stellt kontrollierte Zellspannungen und Sensorsignale bereit. So können Sie Normalzustände und definierte Fehler wiederholen und die Reaktion des BMS prüfen.

12 bis 300 ZellenKanalzahl an das zu prüfende BMS anpassen
0,1 bis 8 V pro ZelleJede simulierte Zelle unabhängig einstellen
Bis zu 1.500 VHochvoltsysteme aus in Reihe geschalteten Zellen aufbauen
Offene IntegrationCAN, Ethernet und EtherCAT für Automatisierung und HiL

Welche Zustände müssen Sie am BMS reproduzieren?

Welche Signale benötigt das BMS?

Beginnen Sie mit den benötigten Zellkanälen und Sensorsignalen. Ein Zellsimulator bildet diese Eingänge an der Prüfschnittstelle des BMS nach.

Welche Reaktion muss geprüft werden?

Definieren Sie den Normal- oder Fehlerzustand und die erwartete BMS-Reaktion. Wählen Sie dazu die erforderlichen Fehler- und Messfunktionen.

Wie soll die Prüfung automatisiert werden?

Stimmen Sie die verfügbare Schnittstelle auf den Prüfstand, die Kanalkonfiguration und den benötigten Datenaustausch ab.

Grundlage und Geltungsbereich

Prüfen Sie die benötigten Betriebspunkte, Schnittstellen und Fehleroptionen anhand der Broschüre und der vereinbarten Konfiguration.

Textstand:

Prüfaufgabe mit dem comemso Application Engineering besprechen

Vom Modell zur elektrischen Realität

Eine wiederholbare Bedingung vorgeben. Die BMS-Reaktion messen.

Eine Testsequenz oder ein Batteriemodell gibt die Zell- und Sensorzustände vor. Der BCS bildet sie am realen BMS-Anschluss nach, sodass Sie Zeitverhalten, Diagnose und Schutzreaktion des Steuergeräts messen können. Die Leistung auf Packebene wird separat bereitgestellt.

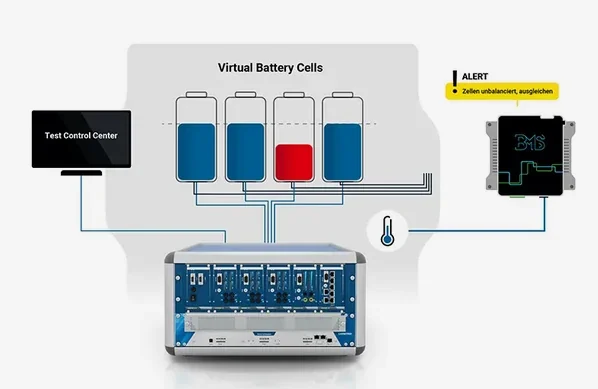

Kontrollierte virtuelle Zell- und Sensorsignale verbinden den Battery Cell Simulator mit dem realen BMS
Der Battery Cell Simulator liefert kontrollierte Zell- und Sensorsignale an das reale BMS. Darstellung des Prüfprinzips.
  1. 1
    Definieren

    SoC, SoH, Temperatur, Last und Fehlerzustand festlegen.

  2. 2
    Nachbilden

    Den Zustand in Zellspannungen, Quellen- oder Senkenstrom und Sensorsignale umsetzen.

  3. 3
    Bewerten

    BMS-Entscheidung, Zeitverhalten, Schutz und Wiederherstellung messen.

Zentrale Produktfunktionen

Ein BMS-Prüfsystem, das bei der Zelle ansetzt.

Nutzen Sie die freigegebenen Produktmodule, um die elektrischen Bedingungen nachzubilden, die ein BMS messen, ausgleichen, diagnostizieren und absichern muss.

Zellspannungssimulation

Stellen Sie jede virtuelle Zelle unabhängig zwischen 0,1 und 8 V ein. Erzeugen Sie nominale Batteriepacks, präzise Schwellenrampen und kontrollierte Ungleichgewichte, ohne auf das Laden oder Entladen echter Zellen zu warten.

Aktives und passives Balancing

Nutzen Sie Quellen- und Senkenvarianten, um den Stromfluss in beiden Balancing-Richtungen nachzubilden. Wählen Sie das Stromvermögen entsprechend der BMS-Topologie und dem Zellspannungsbereich.

Präzision unter Last prüfen

Integrierte Fehlereinprägung

Erzeugen Sie Leitungsunterbrechungen oder offene Stromkreise, Kurzschlüsse über simulierte Zellkanäle und Verpolung innerhalb der Zellsimulationselektronik. Der angelegte Fehler bleibt dem kontrollierten Kanal zugeordnet.

Fehlerumfang ansehen

NTC- und PTC-Simulation

Ersetzen Sie reale Thermistoren durch galvanisch getrennte Temperatursensoremulation und ergänzen Sie definierte Sensorkurzschlüsse oder Leitungsunterbrechungen.

Leckstrom- und Ladungsmessung

Messen Sie Ruhe-, Leck- und Balancing-Ströme auf Zellebene. Eine optionale Stromabtastung mit hoher Rate unterstützt detaillierte Balancing-Analysen und die Ladungsintegration.

Batteriemodelle und HiL

Führen Sie statische Abläufe, integrierte Modelle oder dynamische MATLAB- und Simulink-Modelle aus. Verbinden Sie den BCS über dokumentierte Schnittstellen mit einem Echtzeit-PC und dem übergeordneten Prüfstand.

Batteriezellsimulation entdecken

Aussagekräftige Nachweise auf Zellebene

Präzision muss auch während des BMS-Balancings belastbar bleiben.

Ein Spannungswert im Leerlauf reicht nicht aus. Die simulierte Zelle muss stabil bleiben, während das BMS Strom liefert oder aufnimmt. Andernfalls werden Schwellen-, Balancing- und Zustandsschätzungstests uneindeutig.

Der BCS verbindet geregelte Zellspannung mit Zellstrommessung. So bleiben der angelegte Zustand und die BMS-Reaktion unter realistischen Balancing-Bedingungen zuordenbar.

Die genauen Werte hängen vom gewählten Modul, Spannungsbereich und der Systemkonfiguration ab. Maßgeblich bleiben die freigegebene Systemspezifikation und das Angebot.

±0,5 mV Standardgenauigkeit der Zellspannung
Bis zu ±300 µV in ausgewählten Konfigurationen
Bis zu 6,0 A Quellen- und Senkenvermögen
100 µs Zellstromabtastung für präzise Balancing-Validierung (zur Ladungszählung)

Kontrollierte Fehlereinprägung

Fehler innerhalb des simulierten Zellkanals einprägen.

Die Fehlererzeugung innerhalb der BCS-Elektronik hält die angelegte Bedingung kontrolliert und wiederholbar. Die BMS-Reaktion lässt sich von der Erkennung über die Schutzmaßnahme bis zur Wiederherstellung bewerten.

Offener Stromkreis und Leitungsunterbrechung

Unterbrechungsfehler im Anschluss einer simulierten Batteriezelle

Prüfen Sie unterbrochene Messleitungen, Steckverbindungsfehler und die Diagnosereaktion.

Kurzschluss eines simulierten Zellkanals

Kontrollierter Kurzschluss über einen simulierten Zellkanal

Legen Sie einen kontrollierten Kurzschluss am simulierten Zellkanal an und bewerten Sie BMS-Diagnose, Schutzmaßnahme und Wiederherstellung.

Verpolung

Verpolungsfehler im Anschluss einer simulierten Batteriezelle

Validieren Sie den Umgang mit falscher Verdrahtung, vertauschten Anschlüssen und Montagefehlern.

Erweiterte Systemfehler

Erweitern Sie die Prüfung um NTC/PTC-Fehler, Isolationswiderstandssimulation, Stromsensoremulation und projektspezifische Schaltfunktionen.

Erkennung der physischen Produktvariante

Wählen Sie das Gehäuse für Ihr Prüfsystem.

Das Gehäuse kennzeichnet die physische Baureihe. Zellzahl, Zellelektronik, Sensorsimulation, Fehler, Isolation, Automatisierung und Prüflingsschnittstelle bleiben konfigurationsabhängig.

Kompaktes Format

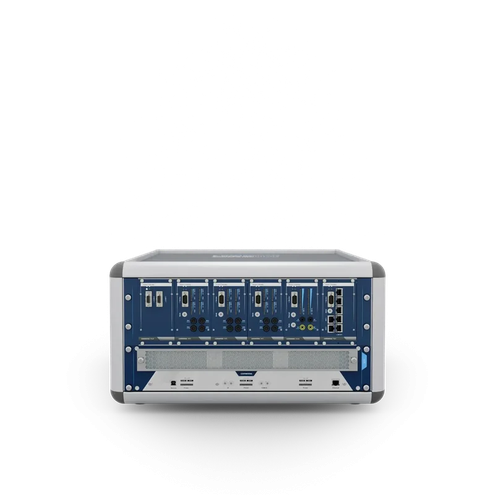

BCS Flex 5 HE

BCS Flex 5 HE in der Vorderansicht

Das kompakteste BCS Flex-Gehäuse für Tischaufbauten und gezielte Konfigurationen auf Zellebene.

Rack-Format

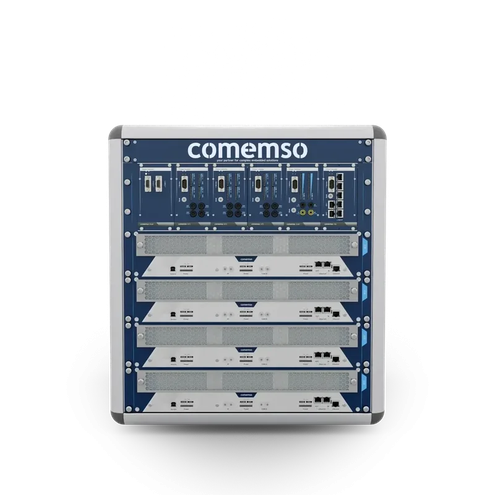

BCS Flex 12 HE

BCS Flex 12 HE in der Vorderansicht

Ein kompaktes Rack-Gehäuse für modulare Entwicklungssysteme und erweiterten Funktionsumfang.

Mittelgroßes Rack

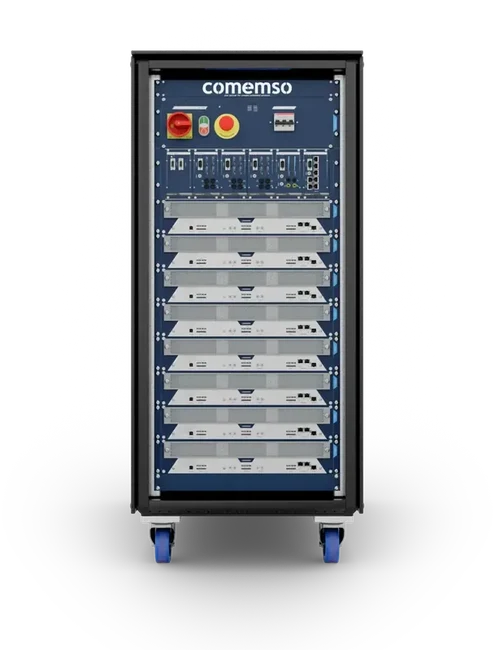

BCS Flex 24 HE

Aktueller BCS Flex 24 HE in der Vorderansicht

Ein mobiles mittelgroßes Rack für mehr Kanäle und integrierte BMS-Prüffunktionen.

Großes Rack

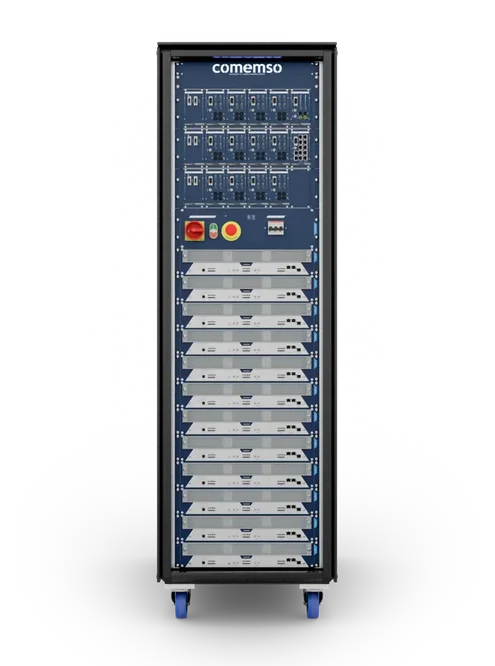

BCS Flex 38 HE

Aktueller BCS Flex 38 HE in der Vorderansicht

Die große Plattform für Hochvoltaufbauten, hohe Kanalzahlen und vollständige BMS-HiL-Konfigurationen.

Modularer Systemaufbau

Mit den benötigten Zellen beginnen. Zum vollständigen BMS-HiL erweitern.

Die Systemgröße wird gemeinsam mit Stromvermögen, Sensorsimulation, Fehlerfunktionen, Sicherheit, Automatisierung und physischer Prüflingsschnittstelle gewählt.

12 bis 36 Zellen

Kompaktes Tischsystem

Für die Entwicklung von AFE (analoger Messvorstufe), CMC (Zellmanagement-Controller) und BMS, für Algorithmenentwicklung, Startups und Forschungslabore.

  • Tragbares Format
  • Zell- und optionale Sensorsimulation
  • Erweiterbare Architektur
24 bis 60 Zellen

Modulares Entwicklungssystem

Ein gängiger Bereich für BMS-Hardware- und Softwareentwicklung mit Balancing- und Fehlerprüfungen.

  • Quellen- und Senkenoptionen
  • Fault Simulation Unit
  • Breakout- und Sicherheitskonzepte
Bis zu 300 Zellen

Hochvolt- und End-of-Line-System

Systeme mit mehreren Racks bis 1.500 V für vollständige Batteriepacks, kontinuierliche Validierung und Produktionsprüfung.

  • Automatisierung für den Langzeitbetrieb
  • Klimakammer- und Multiplexeroptionen
  • Kundenspezifische Schnittstellen
Aktuelle BCS Flex-Gehäusefamilie vom Kompaktsystem bis zum großen Rack
Aktuelle BCS Flex-Gehäusefamilie. Installierte Zellzahl, Funktionen, Schnittstellen und Sicherheitsausstattung bleiben konfigurationsabhängig.

Optionen für vollständige Prüfstände

Batteriezellsimulation und Zellstrommessung
NTC- und PTC-Temperatursensorsimulation
Integrierte Fehlereinprägung und Fehler auf Systemebene
Shunt-, Stromsensor- und Isolationssimulation
Switch Box, Sicherheitskette und Not-Aus
Automatisierungssoftware, Echtzeit-PC und Batteriemodelle

Sicherheitsintegration im BMS-HiL

Prüflingsaufnahme und simulierte Zellen teilen eine Freigabekette.

Wenn der Zugang zum BMS oder zu Zellüberwachungseinheiten kontrolliert werden muss, lässt sich der BCS Flex mit einem verriegelten Seitengehäuse oder integrierten Prüflingsschubladen auslegen. Der Prüfling wird auf einer Gewinderasterplatte montiert. Das Öffnen einer Zugangstür unterbricht die BMS-HiL-Verriegelung, schaltet das gesamte System ab und macht die BCS-Ausgänge spannungsfrei.

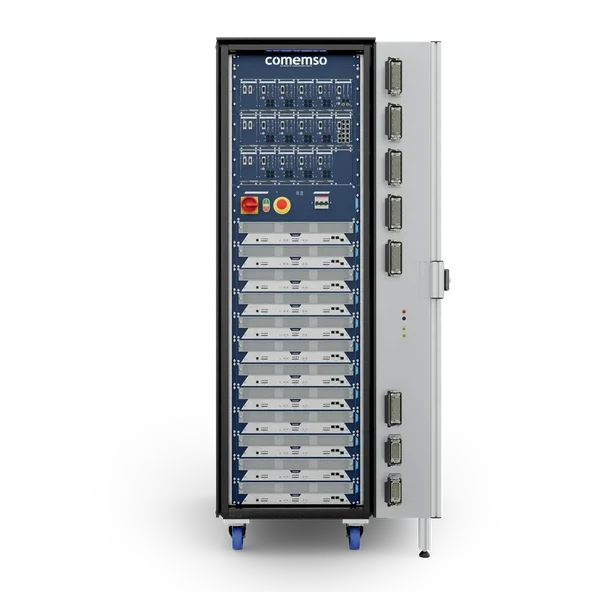

Konfigurationsdarstellung eines BCS Flex-Racks mit geöffnetem Seitengehäuse und Gewindemontageplatte
Konfigurationsdarstellung: rackbasierter BCS Flex mit projektspezifischem Seitengehäuse; Lieferumfang und Schnittstellen hängen vom Prüfling ab.

Kontrollierter Prüflingsbereich

BMS und CMUs werden auf einer Gewinderasterplatte im Seitengehäuse oder in einer integrierten Schublade montiert.

Gekoppelte Verriegelung

Die Zugangstür wird in die Freigabekette des gesamten BMS-HiL eingebunden und nicht als eigenständiger Schrankschalter behandelt.

Spannungsfreier Zugang

Beim Öffnen der Tür schaltet das System ab, und die BCS-Ausgänge werden spannungsfrei geschaltet.

Projektspezifische Entwicklung

Sicherheitsfunktionen, Steckverbinder, Prüflingsaufnahme und die erforderliche Risikobeurteilung werden für die gelieferte Konfiguration festgelegt.

Automatisierung und modellbasiertes Testen

Offene Schnittstellen für Ihre vorhandene Prüfumgebung.

Steuern Sie Zellwerte, Fehlerzustände und Messungen über dokumentierte Schnittstellen. Der Battery Cell Simulator kann als gezieltes Instrument auf Zellebene oder als abgestimmte Komponente eines vollständigen Hardware-in-the-Loop-Prüfstands arbeiten.

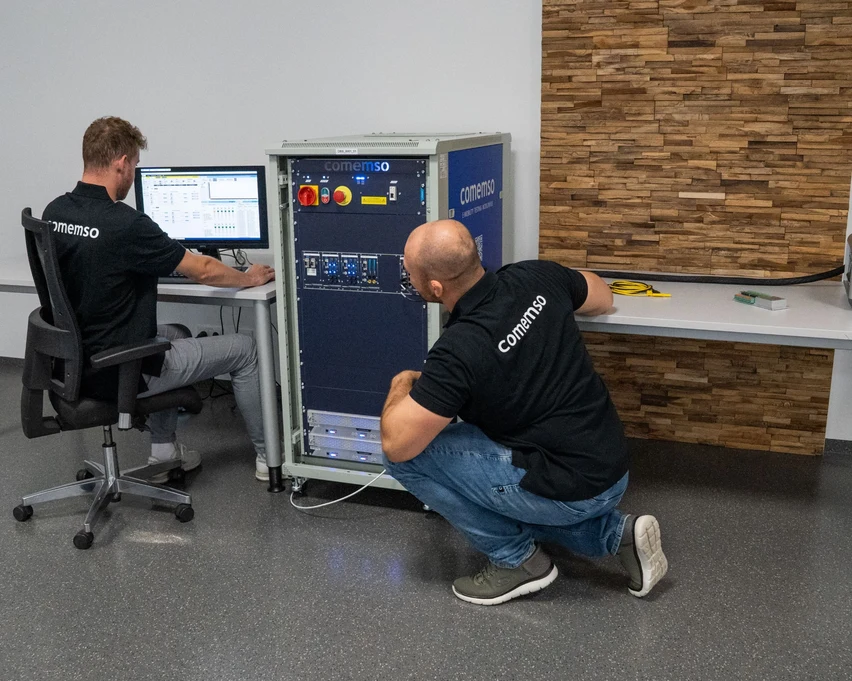

Zwei comemso-Mitarbeiter bei der Arbeit mit einem Battery Cell Simulator und seiner Bediensoftware.
Systemintegration in der Praxis: comemso-Mitarbeiter bei der Arbeit mit BCS-Hardware und -Software.

comemso comframe-Software

Konfigurierte Zellsignale mit der aufgezeichneten BMS-Reaktion verbinden.

Die comemso comframe-Oberfläche führt konfigurierte Prüfkanäle, Messwerte und Testsequenz in einem gemeinsamen Arbeitsbereich zusammen. Nutzen Sie die gewählten Softwarefunktionen, um wiederholbare Bedingungen vorzubereiten und die zugehörigen Messwerte für die Prüfung aufzubewahren.

Halten Sie angelegten Stimulus, BMS-Reaktion und Abnahmekriterien zusammen. Verfügbare Kanäle, Fehlerfunktionen und Automatisierungsschnittstellen hängen von der System- und Softwarekonfiguration ab.

comframe-Software ansehen →

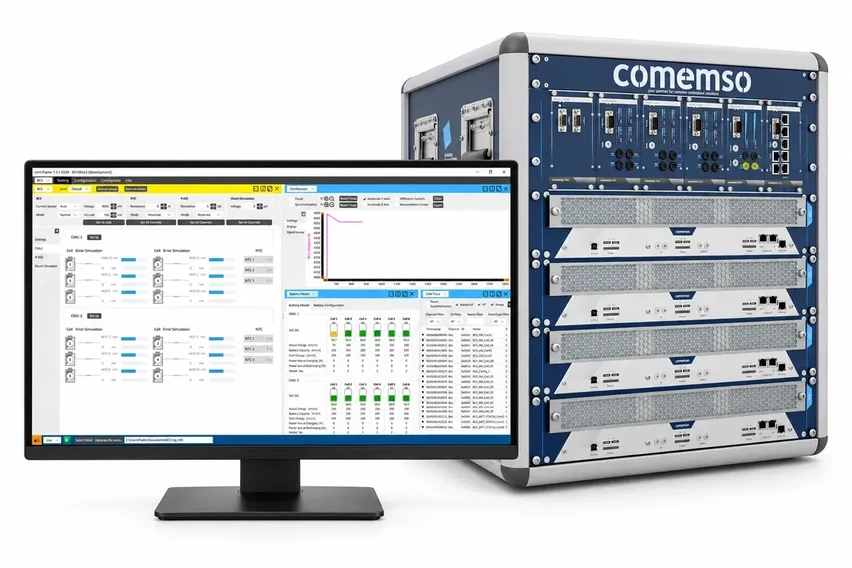

Battery Cell Simulator-Rack, bedient über den BMS-Prüfarbeitsbereich von comemso comframe
Beispielhafte BCS- und comframe-Konfiguration. Oberfläche und verfügbare Funktionen hängen von der gewählten Softwareversion und Systemkonfiguration ab.

Ein bestandener BMS-Test setzt auch einen intakten Prüfaufbau voraus.

Eine unterbrochene Verbindung zwischen BCS und Prüfling oder ein Fehler in einem Simulatorkanal kann ein Prüfergebnis beeinträchtigen. Der BCS-Controller erkennt unterstützte Verbindungs- und Kanalfehler und kennzeichnet das betroffene Modul über seine rote Fehleranzeige. Die Software kann Fehlerinformationen über die in der gewählten Konfiguration vorhandenen CAN-, Ethernet- oder EtherCAT-Schnittstellen auslesen.

Absichtlich eingeprägter Prüflingsfehler

Wählen Sie einen vom konfigurierten Simulator unterstützten Fehler, etwa eine Unterbrechung. Legen Sie Kanal und Anwendungsbedingungen sowie die erwartete BMS-Reaktion für die Prüfung fest.

Unbeabsichtigter Prüfsystemfehler

Ein Verbindungs- oder Kanalproblem im Prüfaufbau. Prüfen Sie die Diagnoseflags, bevor Sie den Lauf akzeptieren, und legen Sie fest, wie die Automatisierung mit einem ungültigen Ergebnis umgeht.

Ein eindeutiger Diagnosestatus ist eine Voraussetzung für belastbare Nachweise; er belegt nicht die Gültigkeit sämtlicher Aspekte eines Tests. Automatischer Stopp, Sperrung und Wiederholungsprüfung müssen bei der Integration festgelegt werden.

Spezifizieren Sie für den gewählten BCS-Aufbau die Genauigkeit am Prüflingsanschluss, Kabelkompensation, Betriebsbedingungen und Langzeitstabilität. Halten Sie den angelegten Zellstimulus, die Prüflingsreaktion und den Prüfsystemstatus fest, damit diese Bedingungen bei der Ergebnisbewertung nachvollziehbar bleiben.

Ihre Anforderungen an Zellen, Sensoren und Diagnose festlegen

Langfristiges Vertrauen in Messungen

Die BCS-Genauigkeit unter Kontrolle behalten.

Messgeräte verändern sich mit der Zeit. Der BCS unterstützt Feinjustierung im Softwareablauf und professionelle Rekalibrierung, um über den gesamten Systemlebenszyklus zuverlässige Ergebnisse auf Zellebene zu erhalten.

  1. 1
    Feinjustierung

    Korrigieren Sie kleine Zellspannungsabweichungen über den BCS-Softwareablauf.

  2. 2
    Servicekalibrierung

    Nutzen Sie den freigegebenen Serviceprozess bei comemso oder durch qualifiziertes Servicepersonal.

  3. 3
    SmartCal

    Automatisieren Sie Kalibrierung und Justierung mit einem geführten Ablauf, geeigneten Referenzgeräten und einem erzeugten Bericht.

Kalibrierung und Wartung ansehen

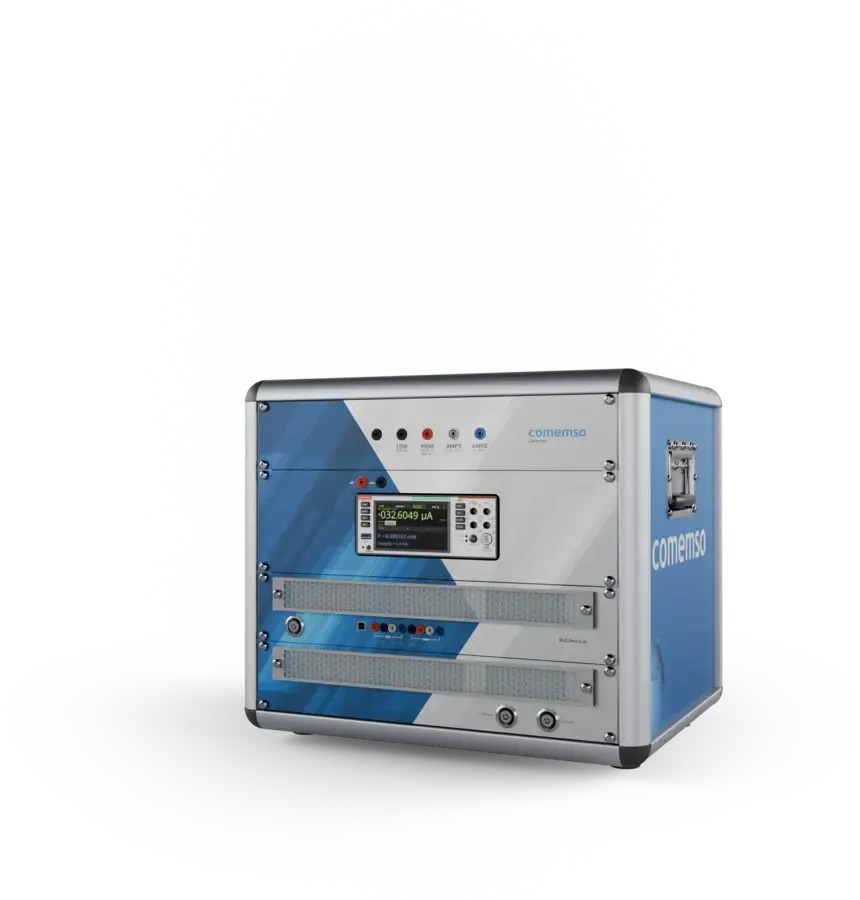

Aktuelles BCS SmartCal-Kalibriersystem
BCS SmartCal für geführte Kalibrierung und Justierung.

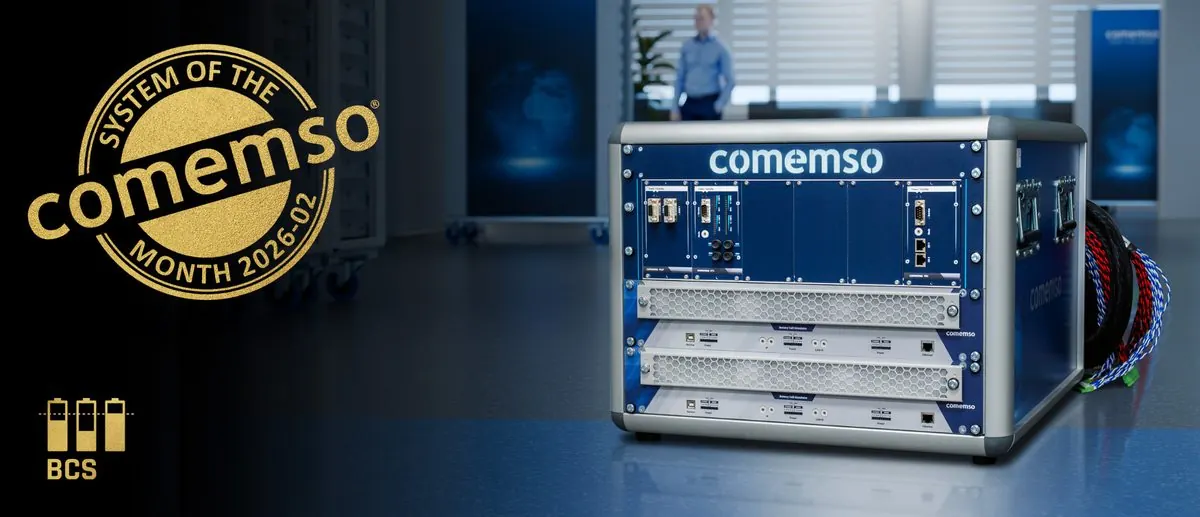

Eine kompakte BMS-Plattform kann mit dem Unternehmen wachsen.

Ein BESS-Kunde erweiterte eine Entwicklungsplattform mit 24 Zellen auf zwei BMS-Prüfsysteme mit jeweils 132 Zellkanälen, 40 NTC-/PTC-Kanälen sowie Shunt- und RISO-Simulation.

BESS-Kundenbericht lesen

Kundensystem: Hochvolt-BMS-Tests – System des Monats.

Testszenario: Eine Zellspannung fällt unter ihren Grenzwert

Beispielprüfung: Halten Sie die übrigen simulierten Zellen auf ihren Normalwerten und senken Sie einen Kanal über die definierte Steuergeräteschwelle hinweg ab. Vergleichen Sie die vom BMS gemeldete Spannung, seine Diagnosemeldung und Schutzreaktion. Ein Kanal ist ein unabhängig gesteuertes Zell- oder Sensorsignal, kein vollständiger Batteriepack.

Kostenloses Whitepaper zu BMS-Tests

Planen Sie BMS-Temperaturtests?

Entdecken Sie praktische Fragen zu Kaltstarts, Hitzeeinwirkung, Klimakammerverkabelung sowie zuverlässiger Zell- und Sensorsimulation.

Darstellung eines Ingenieurs bei der Planung einer thermischen BMS-Validierung mit Zellsimulation und Klimakammer
Whitepaper zu BMS-Tests ansehen

Kundenerfahrung

Kundenstimmen zu BMS-Tests

„Bei TI wissen wir, dass die richtigen Werkzeuge und die passende Unterstützung Innovation ermöglichen. Unser breites Portfolio an Bausteinen für Batteriemanagementsysteme hilft zusammen mit den bewährten Ergebnissen und der Genauigkeit des Battery Cell Simulator von comemso, die Entwicklungszeit zu verkürzen. comemso ermöglicht es, Ihr System auf Zellebene mit hoher Präzision zu testen und zu messen.“

Mark NgGeschäftsbereichsleiter HEV/EV-Antriebsstrang, Texas Instruments

„Hervorragendes technisches Wissen über comemso und die Kundenanwendung. Hohe Produktqualität und für die Forschung geeignet.“

Prof. Dr. Remus TeodorescuAalborg University, Dänemark

„Die flexible Simulation realer Batteriebedingungen mit dem comemso BCS ermöglicht es uns, unterschiedliche reale Szenarien unserer Kunden aus den Bereichen Stromnetz, Automobil und Transport automatisch zu testen. So können wir sicherheitskritische Faktoren frühzeitig erkennen und beseitigen, um die Leistungsfähigkeit zu verbessern.“

Keijo LassLeiter Softwareentwicklung, Skeleton Technologies

Häufig gestellte Fragen

Häufige Fragen zu BMS-Prüfsystemen und zum Battery Cell Simulator

Was ist ein Batteriezellsimulator und wie wird er als BMS-Prüfsystem eingesetzt?

Ein Batteriezellsimulator, auch Batteriezellemulator genannt, bildet einzelne Zellspannungssignale an den BMS-Eingängen nach. Ein konfigurierter comemso BCS kann Quellen- und Senkenverhalten, Messwertrücklesung, Temperatursensorsimulation und elektrische Fehlereinprägung kombinieren.

Damit können Entwickler die BMS-Reaktion auf definierte Normalzustände, Grenzfälle und Fehler überprüfen, ohne auf das Laden oder Entladen echter Zellen zu warten. Ein Zellsimulator prüft das Steuergeräteverhalten; er charakterisiert keine Batteriechemie.

Methode der Zellsimulation ansehen

Ist ein Batteriezellsimulator dasselbe wie ein Batteriepack-Simulator?

Nein. Ein Batteriezellsimulator emuliert in Reihe geschaltete Zellen und ihr Verhalten auf Zellebene unabhängig voneinander. Ein Batteriepack-Simulator bildet üblicherweise die gesamte Packspannung und den Packstrom nach. Beide können in einem vollständigen BMS-HiL-System kombiniert werden.

Wie viele Batteriezellen kann das comemso-System simulieren?

Die modulare Produktfamilie lässt sich mit 12 bis 300 simulierten Zellen konfigurieren, mit 0,1 bis 8 V pro Zelle und Gesamtspannungen in Reihenschaltung bis 1.500 V. Die endgültige Konfiguration hängt vom Prüfling, den Stromanforderungen und zusätzlichen Funktionen ab.

Lässt sich aktives und passives Zellbalancing testen?

Beim passiven Balancing liefert der simulierte Zellkanal Strom an den Entladewiderstand des BMS. Tests des aktiven Balancings können je nach Energieübertragungspfad Quellen- und Senkenbetrieb erfordern. Verfügbarer Strom und Betriebsbereich hängen vom gewählten Modul und der Konfiguration ab.

Welche elektrischen Fehler lassen sich einprägen?

Je nach Konfiguration umfasst der Funktionsumfang Leitungsunterbrechungen oder offene Stromkreise, einen Kurzschluss über einen simulierten Zellkanal und Verpolung. Vollständige Systeme können zusätzlich Temperatursensorfehler, Isolationswiderstandssimulation, Stromsensoremulation und projektspezifische Fehlerpfade bereitstellen.

Lässt sich ein BCS-Prüfstand in eine bestehende BMS-HiL- oder Automatisierungsumgebung integrieren und erweitern?

Ein konfigurierter BCS lässt sich über dokumentierte CAN-, Ethernet- oder EtherCAT-Schnittstellen integrieren. comframe unterstützt Einrichtung und manuelle Tests; die gewählte Schnittstelle und der Softwareumfang bestimmen die weitere Automatisierung.

Das verlinkte BESS-Projekt zeigt den Ausbau eines Entwicklungsaufbaus zu zwei BMS-Prüfsystemen. Die Zell- und Sensorkanalkonfiguration ist im Kundenbeispiel dokumentiert.

BESS-Kundenbericht lesen · comframe-Integrationsschnittstellen ansehen

Was macht einen Batteriezellsimulator für automatisierte BMS-Tests zuverlässig?

Vergleichen Sie die spezifizierte Genauigkeit am Prüflingsanschluss, geeignete Quellen- und Senkenbereiche, Verkabelung und Kompensation, Lastbedingungen, Kalibrierung, Langzeitstabilität und Messwertrücklesung.

Ebenso wichtig ist die Diagnose: Der comemso BCS meldet unterstützte Verbindungs- oder Kanalfehler am betroffenen Modul und über die konfigurierte Softwareschnittstelle. Die Automatisierung muss diese Flags prüfen und festlegen, wann ein Lauf ungültig ist oder wiederholt werden muss. Ein eindeutiger Diagnosestatus ist eine Voraussetzung für belastbare Ergebnisse, kein Nachweis sämtlicher Prüfbedingungen.

Testgültigkeit und BCS-Selbstdiagnose ansehen

Prüfen Sie die Nachweise für Ihren Aufbau: spezifizierte Präzision und Messbedingungen, Kalibrierung und SmartCal, sowie eine veröffentlichte BESS-BMS-Kundenanwendung. Diese liefern unterschiedliche technische und praktische Nachweise; sie begründen keine unabhängige Rangfolge der Anbieter.

Prüfplanung für BMS-Steuergeräte

Echte Zellen durch eine sichere, steuerbare Prüfumgebung ersetzen.

Spezifizieren Sie das BMS, die emulierten Zell- und Sensorkanäle, die kontrollierten Fehler und die erforderlichen Nachweise.
