Inbetriebnahme und elektrische Sicherheitsprüfung
EVSE-Inbetriebnahme und elektrische Sicherheitsprüfung
Nehmen Sie AC-Ladestationen und CCS-DC-Schnellladestationen mit geführten Prüfungen für elektrische Sicherheit und Ladefunktion in Betrieb. Wählen Sie Easy Chester Micro für AC oder Easy Chester Ultimate für AC und DC. Dokumentieren Sie die konfigurierten Sicherheits- und Kommunikationsprüfungen für Übergabe, wiederkehrende Prüfung und Vor-Ort-Service.
Den Installationstester für Ihre Ladestation auswählen
Wählen Sie Easy Chester Micro für die AC-Inbetriebnahme oder Easy Chester Ultimate für AC und DC. Stimmen Sie Schnittstellen, elektrische Sicherheitsfunktionen und Optionen auf die geplanten Arbeiten am Standort ab.
AC-EVSE-Installationstester
Easy Chester Micro
Nehmen Sie AC-Ladestationen und Wallboxen mit einem kompakten Installationstester in Betrieb. Prüfen Sie netzseitige und EV-seitige elektrische Sicherheit, Drehfeld, Kommunikation und Ladefunktion im Umfang der gewählten Konfiguration.
AC-Installationstester ansehenAC/DC-EVSE-Installationstester
Easy Chester Ultimate
Nehmen Sie CCS-DC-Schnellladestationen und AC-Ladestationen mit geführten Sicherheits-, Ladefunktions- und Kommunikationsprüfungen in Betrieb. Dokumentieren Sie die Ergebnisse für Inbetriebnahme, Wartung und Service. Stimmen Sie bei HPC-Standorten Schnittstelle und elektrische Bereiche auf den gewählten Prüfaufbau ab.
AC/DC-Installationstester ansehenStimmen Sie die Prüfkonfiguration auf die erforderlichen Prüfungen ab. Bewerten Sie die elektrische Sicherheit getrennt vom erfolgreichen Ladevorgang.
Vor der Prüfung von HPC- oder 800-V-Ladestationen prüfen Sie Stationsnennleistung und Prüflast, Emulationsspannung und Messbereich sowie Kommunikationsprüfung und Normkonformitätsumfang.
Ihr Weg zur DC-EVSE-Inbetriebnahme
Den Prüfablauf für die DC-Inbetriebnahme planen.
Wählen Sie die Easy-Chester-Ultimate-Konfiguration für Ihre DC-Ladestation, prüfen Sie den vorgesehenen Umfang und lernen Sie den Inbetriebnahme- oder Serviceablauf in einer Demo kennen.
Prüfungen im Lebenszyklus der Ladestation
Definierte Prüfungen bei Übergabe, im Betrieb und nach Reparaturen wiederholen.
Dokumentieren Sie in jeder Phase Stationsidentität, Prüfkonfiguration, beobachtetes Verhalten und abschließende Entscheidung. So haben spätere Prüfungen und Reparaturen einen klaren Bezugspunkt.
Erstinbetriebnahme
Prüfen Sie die installierte Ladestation vor der Übergabe. Verifizieren Sie die geltenden Schutzmaßnahmen, Ladekommunikation und Energieübertragung und dokumentieren Sie die Ausgangskonfiguration.
Entscheidung: betriebsbereit?Vorbeugende Wartung
Wiederholen Sie definierte Prüfungen, bevor ein Fehler auftritt. Vergleichen Sie die Ergebnisse mit dem Ausgangszustand bei der Inbetriebnahme, um Änderungen bei Sicherheit, Schnittstellenverhalten oder Ladestabilität zu erkennen.
Entscheidung: weiterbetreiben oder eingreifen?Fehlersuche und Reparatur
Reproduzieren Sie den gemeldeten Fehler mit einem definierten Prüfgegenpart. Grenzen Sie die betroffene Ebene ein und dokumentieren Sie die Befunde für die Reparatur.
Entscheidung: Ursache gefunden?Wiederinbetriebnahme
Wiederholen Sie nach Reparatur, Komponententausch, Firmwareupdate oder Standortänderung die betroffenen Prüfungen. Dokumentieren Sie, ob die Station die Anforderungen an ihren freigegebenen Zustand erfüllt.
Entscheidung: Reparatur verifiziert?Ergebnisse für den nächsten Schritt vor Ort
Sicherheit, Ladefunktion und Reparaturergebnis prüfen.
Ist die elektrische Installation sicher?
Lassen Sie die geltenden netz- und ladestationsseitigen Schutzmaßnahmen durch qualifiziertes Fachpersonal mit geeigneter Prüfausrüstung bewerten.
Verhält sich die EVSE-Schnittstelle korrekt?
Prüfen Sie Steckverbinder und Verriegelung, Control-Pilot- (CP) und Proximity-Pilot-Zustände (PP), PLC- (Power Line Communication) oder CAN-Kommunikation, Interlocks und konfigurierte Fehlerreaktionen.
Kann die Station eine definierte Ladeprüfung abschließen?
Definieren Sie mit einem EV-Simulator die Ladeanforderungen, wiederholen Sie Start- und Stoppbedingungen und prüfen Sie die Reaktion der Station.
Ist der gemeldete Fehler tatsächlich behoben?
Wiederholen Sie die betroffenen Prüfungen unter den ursprünglichen Prüfbedingungen und vergleichen Sie die Ergebnisse vor und nach der Reparatur.
Inspektion, Sicherheit und Ladeprüfung
Installation und Ladeverhalten gemeinsam prüfen.
Legen Sie den Prüfplan für Station, Installation, Ladetechnologie, Markt und verfügbare Ausrüstung fest. Dokumentieren Sie die enthaltenen Prüfungen und die Aufgaben außerhalb dieses Umfangs.
Kabel, Steckverbinder, Gehäuse, Kennzeichnung, Schäden, Verschmutzung und zugängliche Komponenten.
Anwendbare Schutzleiter-, Isolations-, Fehlerstrom- und Installationsmessungen mit der erforderlichen qualifizierten Ausrüstung.
Schutzleiterunterbrechung, Verhalten der Isolationsüberwachung, CP-Fehler, Restspannung und konfigurierte Verriegelungen.
CP- und PP-Zustände, Tastverhältnis, Steckverbindung, Verriegelung und technologiespezifische Steuersignale.
DIN 70121, ISO 15118, CHAdeMO, NACS oder andere unterstützte Kommunikation gemäß ausgewählter Konfiguration.
Ladestart, Schützsequenz, Spannung, Strom, Stoppverhalten und Stationsreaktion auf eine kontrollierte Fahrzeuganforderung.
Definierte 400-V- oder 800-V-Bedingungen, verlängerte Ladedauer, Lastverhalten und erst im Betrieb auftretende Fehler.
Stationsidentität, Prüfkonfiguration, ausgeführte Prüfungen, Messwerte, Abweichungen und die Entscheidung zur Übergabe oder zum Service.
Prüfumfang der Konfiguration. Wählen Sie Hardware, Software und Optionen für die erforderlichen Netzmessungen, Ladeschnittstellen, Leistungsstufen, Kommunikationsstandards, Fehlersimulation und Berichte. Die ausgewählte Konfiguration bestimmt die verfügbaren Prüfebenen und Funktionen.

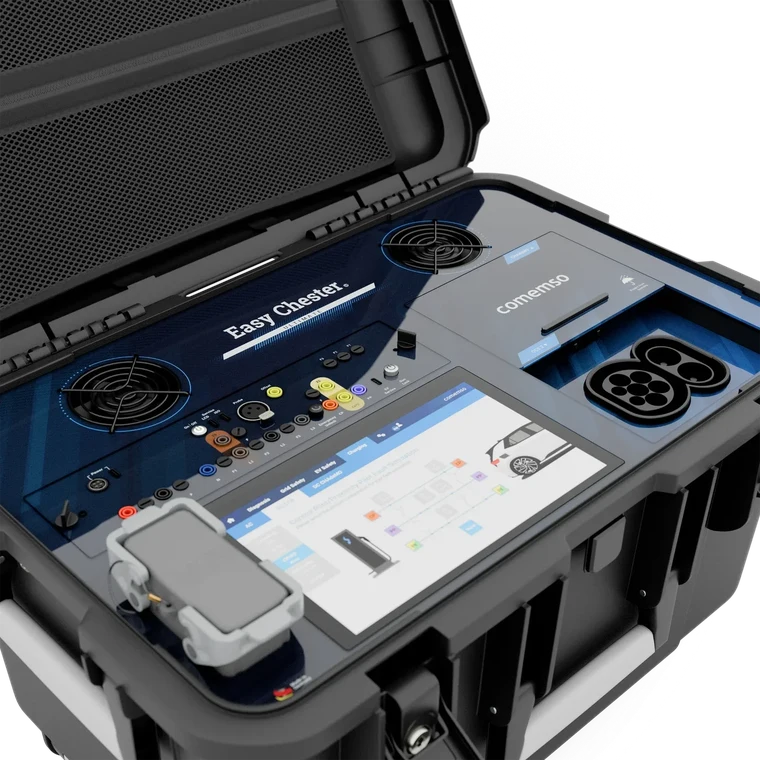

CCS-DC-Schnellladestationen vor Ort prüfen
Nutzen Sie Easy Chester Ultimate für CCS-DC-Inbetriebnahme und Wartung im Umfang der gewählten Konfiguration. Folgen Sie dem freigegebenen Geräteverfahren und dem Prüfplan für die Installation. Dokumentieren Sie die Ergebnisse der folgenden Schritte.
- Prüfrahmen festlegen
Erfassen Sie Stationsidentität und Firmware. Gleichen Sie Steckverbinder, Protokoll, Spannungstechnologie, Prüflast und erforderlichen Prüfumfang ab.
- Elektrische Sicherheit prüfen
Prüfen Sie die geltenden netzseitigen und EV-seitigen Schutzmaßnahmen mit dem konfigurierten Gerät und qualifiziertem Fachpersonal.
- Ladeablauf prüfen
Prüfen Sie mit kontrolliertem EV-Verhalten Kommunikation, Ladestart, Spannung/Strom und Ladestopp innerhalb der gewählten Prüflastgrenzen.
- Fehler und Reparaturen verifizieren
Führen Sie freigegebene Fehlerszenarien aus und wiederholen Sie nach Reparaturen die betroffenen Prüfungen. Vergleichen Sie die Ergebnisse unter denselben definierten Bedingungen.
- Ergebnis dokumentieren
Dokumentieren Sie Konfiguration, durchgeführte Prüfungen, Messwerte, Abweichungen und die Entscheidung zur Übergabe oder zum Service im Bericht.
Bei einem HPC-Standort sind Nennleistung der Ladestation und eingesetzte Prüflast unterschiedliche Größen. Ultimate-Prüfumfang und DC-Lastoptionen vor der Festlegung der Prüfungen abgleichen.
EVSE-Inspektionscheckliste herunterladenDokumentierte Ergebnisse aus dem Feldeinsatz
Prüfergebnisse für die nächste Inspektion oder Reparatur nutzbar machen.
Dokumentieren Sie Prüfungen, Bedingungen, Beobachtungen und abschließende Entscheidung. So kann der nächste Techniker oder die zuständige Stelle das Ergebnis nachvollziehen.
Verantwortung vor Ort
Ein gemeinsamer Prüfbericht für Installateure, Serviceteams, CPOs und Hersteller.
Unterschiedliche Teams können dieselbe Station prüfen. Klären Sie die Zuständigkeiten, damit alle erforderlichen Prüfungen ohne doppelte Arbeit durchgeführt werden.
Installateure und Inbetriebnahmeteams
Erfassen Sie vor der Übergabe den anfänglichen Sicherheits- und Funktionszustand.
Servicetechniker
Reproduzieren Sie den Fehler, unterstützen Sie die Reparatur und verifizieren Sie die Korrekturmaßnahme.
Ladepunktbetreiber
Nutzen Sie einheitliche Wartungsnachweise, um Standorte zu vergleichen und ungeklärte Störungen an die zuständige Stelle weiterzuleiten.
EVSE-Hersteller
Bringen Sie Produktwissen in die Vor-Ort-Prüfabläufe ein und nutzen Sie die Ergebnisse als technische Rückmeldung.
Vom Ladefehler zur Diagnose
Die Fehlerursache eingrenzen, bevor Sie den Support kontaktieren.

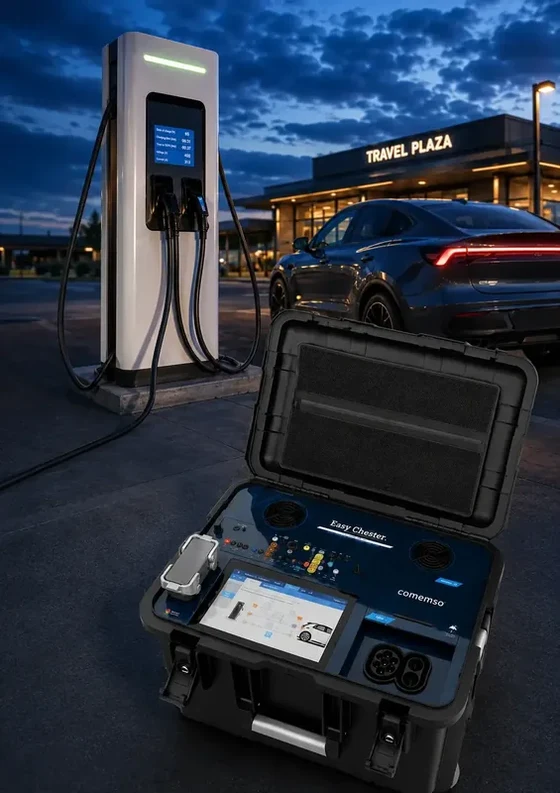

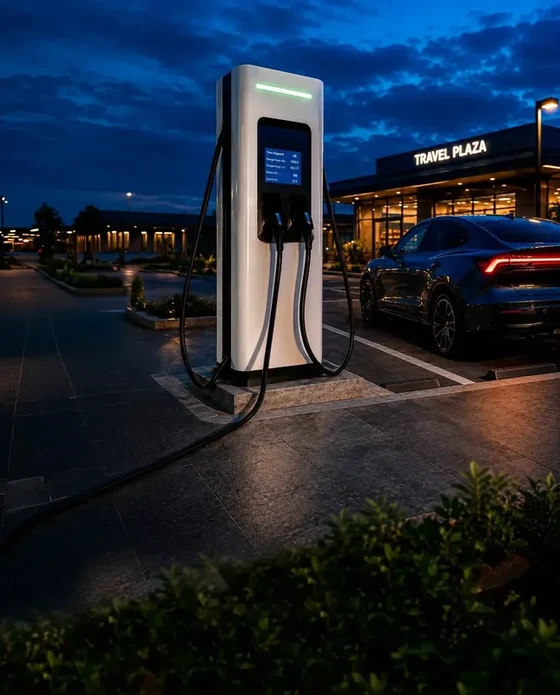

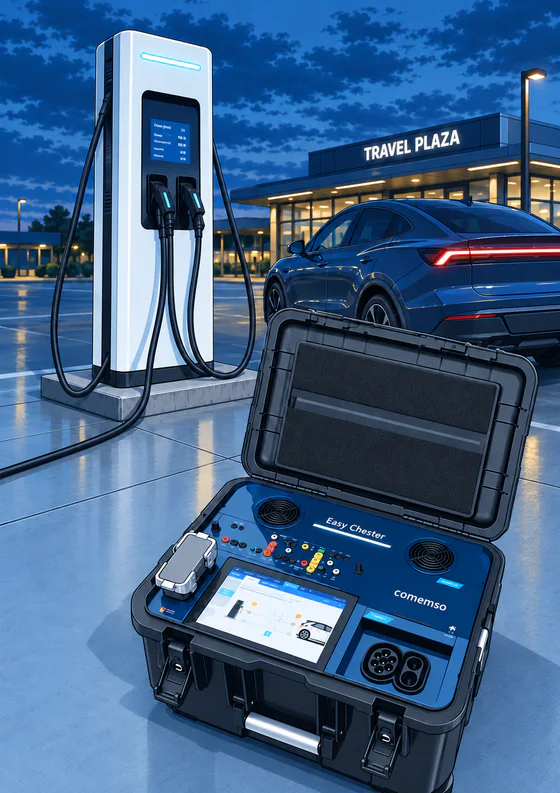

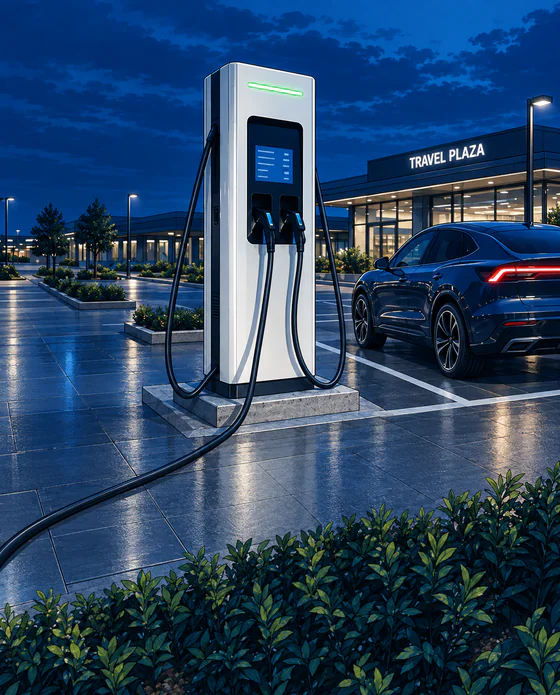

Prüfen Sie mit einem Fahrzeug eine reale Fahrzeug-Ladestations-Kombination. Ergänzen Sie einen EV-Simulator und die geltenden Sicherheitsmessungen für eine kontrollierte Fehlerdiagnose und dokumentierte Stationsprüfung.
Laden fehlgeschlagen. Was ist bekannt?
- Symptom: Dieses Fahrzeug lädt an dieser Station nicht.
- Ursache: EV, EVSE, Installation, Schnittstelle oder Kommunikation sind noch nicht eingegrenzt.
- Prüfumfang: Kontrollierte EVSE-Sicherheits- und Fehlerprüfungen erfordern einen definierten Prüfaufbau ergänzend zur realen Fahrzeugkombination.
Den Fehler reproduzieren und die nächsten Schritte planen.
- Funktion: Ladesequenz unter definierten Bedingungen mit einem EV-Simulator wiederholen.
- Sicherheit und Fehler: Führen Sie die geltenden konfigurierten Prüfungen aus und wiederholen Sie ausgewählte Stationsreaktionen unter definierten Bedingungen.
- Nachweise: Dokumentieren Sie die Ergebnisse und beziehen Sie den EVSE-Hersteller bei Bedarf mit konkreten Befunden ein.
Das EV-nahe tolerante Ladeverhalten unterstützt Funktions-, Last- und Sicherheitsprüfungen. Es lockert keine Sicherheitsbewertung und ersetzt keinen Normkonformitätstest.
Prüfgeräte und Anleitungen für den Feldeinsatz
Die Prüfung vorbereiten, das System wählen und Unterstützung erhalten.
Sehen Sie, wie Inbetriebnahme und Service mit Entwicklung, Validierung, Produktion und Betrieb zusammenhängen.
Bereiten Sie Sichtprüfung sowie elektrische und funktionale Inspektion mit einer kompakten Checkliste vor.
Geführte AC-/DC-Prüfungen vor Ort mit dokumentierten Stationseinstellungen und Ergebnissen.
Finden Sie die passende Anlaufstelle für Inbetriebnahme, Schulung, technischen Support, Reparatur und Fragen zum Lebenszyklus.
Planen Sie Installations-, Inspektions- und elektrische Sicherheitsprüfungen ergänzend zum Ladevorgang mit einem Fahrzeug.
Nutzen Sie eigene Betriebswerte, um Ausfallstunden von Ladestationen, Servicekosten und Wiederholungsbesuche zu modellieren.
Kundenreferenzen
Kundenerfahrungen aus Inbetriebnahme und Service.
Kunden berichten über ihre Prüfarbeit mit Easy Chester.
„Ein fantastisches Prüfgerät.“
„Als produktunabhängiger Full-Service-Anbieter für nachhaltige Ladesysteme hat uns comemso nicht nur durch seine Marktetablierung überzeugt, sondern vor allem durch die herstellerunabhängigen Anwendungsmöglichkeiten. So können wir unseren Kunden schnelle Serviceeinsätze und Rückmeldungen zur zuverlässigen Funktion ihrer Ladepunkte gewährleisten.“
Für Betreiber und Integratoren

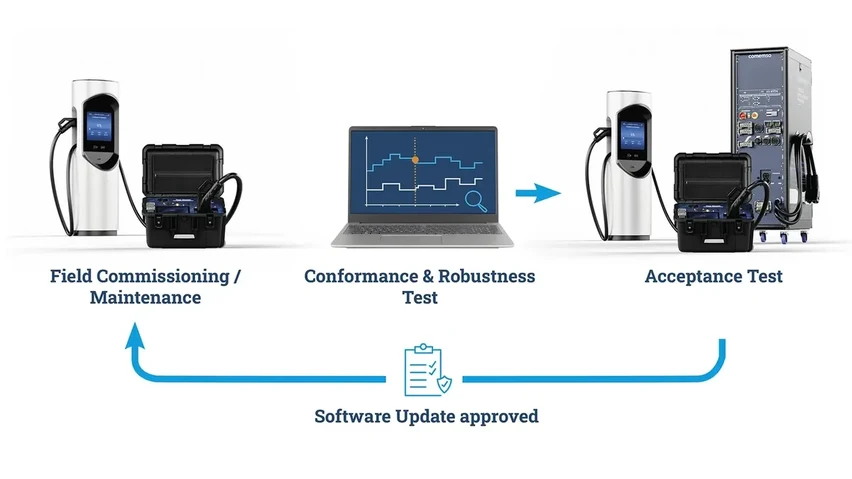

Prüfen Sie die Änderung, bevor sie Ihr Ladenetz erreicht.
- Neuer Lieferant
- Neuer Ladestationstyp
- Firmware- oder Hardwareupdate
- Im Labor validieren
Mit EVCA Flex EVSE-Konformität und -Robustheit nach einer Hardware- oder Firmwareänderung prüfen.
- Prüfbarkeit vor Ort verifizieren
Die aktualisierte Station mit Easy Chester betreiben. Prüfen, ob neue Regelalgorithmen das Laden erschweren oder Vor-Ort-Prüfungen unterbrechen.
- Bewerten und freigeben
Versionen und Ergebnisse dokumentieren. Abweichungen mit dem Lieferanten klären und Prüfungen wiederholen, bevor der Betreiber über den Rollout entscheidet.
Häufig gestellte Fragen
Fragen zu EVSE-Inbetriebnahme und Vor-Ort-Service
Was sollte bei der Inbetriebnahme einer Ladestation für Elektrofahrzeuge geprüft werden?
Erfassen Sie Station und Konfiguration, inspizieren Sie die Installation und verifizieren Sie die geltenden Schutzmaßnahmen. Prüfen Sie die EV-Schnittstelle, führen Sie einen definierten Ladevorgang durch und dokumentieren Sie Abweichungen und das Übergabeergebnis. Der genaue Umfang hängt von Installation, Ladetechnologie, örtlichen Anforderungen und konfiguriertem Prüfsystem ab.
Kann eine DC-Schnellladestation mit einem realen Fahrzeug in Betrieb genommen werden?
Ein reales Fahrzeug prüft eine Fahrzeug-Ladestations-Kombination unter den Bedingungen des jeweiligen Ladevorgangs. Nutzen Sie einen definierten EV-Simulator für wiederholbare Fahrzeugzustände, Fehlerszenarien und Stationsdiagnose, ergänzt durch die geltenden elektrischen Sicherheitsmessungen. Ein erfolgreicher Fahrzeug-Ladevorgang allein deckt diesen Inbetriebnahmeumfang nicht ab.
Was unterscheidet die elektrische Installationsprüfung von der EVSE-Funktionsprüfung?
Die elektrische Installationsprüfung bewertet die versorgungsseitige Installation und Schutzmaßnahmen. Die EVSE-Funktionsprüfung bewertet Ladeschnittstelle, Kommunikation, Stationsreaktionen und die Fähigkeit, einen kontrollierten Ladevorgang durchzuführen. Ein vollständiger Inbetriebnahmeplan kann beides erfordern.
Was sollte nach der Reparatur einer Ladestation geprüft werden?
Wiederholen Sie die betroffenen Sicherheits- und Funktionsprüfungen, reproduzieren Sie nach Möglichkeit das ursprüngliche Symptom, verifizieren Sie die Reparatur unter definierten Bedingungen und dokumentieren Sie die endgültige Konfiguration, Messergebnisse und Freigabeentscheidung.
Deckt der Ablauf AC- und DC-Ladestationen ab?
Nutzen Sie Easy Chester Micro für AC-Ladestationen und Wallboxen oder Easy Chester Ultimate, wenn auch DC-Ladeprüfungen erforderlich sind. Beide Installationstester unterstützen konfigurierte elektrische Sicherheits-, Ladefunktions- und Kommunikationsprüfungen für Inbetriebnahme, Wartung und wiederkehrende Prüfung. Stimmen Sie Steckverbinderhardware, Ladenormen, elektrische Bereiche und Sicherheitsfunktionen auf den Einsatz ab.
Können Fehler der Ladekommunikation vor Ort diagnostiziert werden?
Geführte Vor-Ort-Systeme prüfen die Ladefunktion und machen definierte Fehler sichtbar. Nutzen Sie EVCA Multi Mobile oder EVCA Interop für komplexere Protokoll-, Timing- oder schichtenübergreifende Fehler. Unterstütztes aufgezeichnetes Verhalten lässt sich mit Charge Playback im Labor reproduzieren.
Wie kann ein Ladenetzbetreiber ein Firmwareupdate eines Lieferanten prüfen?
Erfassen Sie den Ausgangszustand mit dem vereinbarten Easy-Chester-Referenzverfahren und dokumentieren Sie EVSE-Hardware und -Firmware. Installieren Sie das Lieferantenupdate, wiederholen Sie die definierten Prüfungen und vergleichen Sie die Ergebnisse. Halten Sie Wartungsablauf, Freigabeentscheidung und etwaige Einschränkungen fest.
Eine weitergehende Qualifizierung von Lieferant, Hardware oder Software kann ein passend konfiguriertes EVCA-System mit zusätzlichem Leistungs-, Fehler- und normbasiertem Prüfumfang erfordern. Das Bestehen eines Referenzverfahrens stützt diese Prüfungen; es belegt keine Kompatibilität mit jedem Fahrzeug.
Freigabeablauf für Lieferantenupdates nutzen · Weitergehende EVCA-Qualifizierung erkunden
Ihr nächster Vor-Ort-Einsatz
Die AC/DC-Prüfungen für Ihren Feldeinsatz kennenlernen.
In einer 15-minütigen Online-Demo sehen Sie, wie Easy Chester Ultimate durch konfigurierte Prüfungen bis zum Bericht führt. Besprechen Sie die Ladeschnittstellen und Prüfaufgaben Ihres Einsatzes. Den Vorführumfang und Termin stimmen wir nach Ihrer Anfrage ab.
Das System für die Prüfaufgabe auswählen
Die Prüftiefe auf das benötigte Ergebnis abstimmen.
Wählen Sie das System für Inbetriebnahme, detaillierte Kommunikationsdiagnose, Interoperabilität realer Ladepaare oder Überprüfung der Energiemessung. Jede Aufgabe braucht ihren eigenen Prüfumfang.
Kompakter AC-Installationstester für Inbetriebnahme, elektrische Sicherheit, Wartung und wiederkehrende Prüfung.
AC-Installationstester ansehenAC/DC-Installationstester für Inbetriebnahme, elektrische Sicherheits- und Ladefunktionsprüfungen, mit geführten Berichten für Wartung und Service.
Easy Chester Ultimate öffnenMobile Signal-, Protokoll- und Ladeanalyse für eine detaillierte Diagnose über geführte Bestanden-/Nicht-bestanden-Ergebnisse hinaus.
EVCA Multi Mobile öffnenEin bestimmtes EV und eine bestimmte EVSE gemeinsam analysieren, wenn das Vor-Ort-Problem nur mit der realen Kombination auftritt.
EVCA Interop öffnenUnterstütztes aufgezeichnetes Ladeverhalten an der physischen Schnittstelle für Labordiagnose und Regression reproduzieren.
Funktion öffnenMobile EVSE-Kalibrierung zur Überprüfung der Energiemessung und für eichrechtliche Nachweise.
Anwendung öffnenNutzen Sie Ausfallzeiten, Wiederholungsbesuche und Servicefahrten, um die wirtschaftlichen Folgen eines kontrollierten Serviceprozesses zu bewerten.
Rechner öffnen
