Ladeverhalten anhand von Normanforderungen analysieren
Automatisierte Normenanalyse vergleicht aufgezeichnete Ladekommunikation und Zeitverhalten mit den konfigurierten DIN-70121- und ISO-15118-Anforderungen. Sie hebt Abweichungen hervor und stellt Messungen und Erwartungen für die technische Bewertung gemeinsam dar.
Testszenario: Eine Antwort trifft nach dem erwarteten Zeitfenster ein
Beispielhaftes Zeitverhalten, kein zitierter Normgrenzwert: Ein Test erwartet eine Antwort innerhalb von 100 ms, die Aufzeichnung zeigt jedoch 120 ms. Ein hilfreiches Ergebnis verknüpft das gemessene Ereignis, die Erwartung von 100 ms und die Abweichung von 20 ms. Im realen Test definieren gewählte Norm, Nachricht und Ladephase die anwendbare Erwartung.
| Ereignis | Erwartet | Gemessen | Abweichung |
|---|---|---|---|
| Partnerantwort | Innerhalb von 100 ms | 120 ms | 20 ms nach der beispielhaften Grenze |
Von der markierten Abweichung zum nächsten Test
Öffnen Sie das ausgewertete Ereignis und untersuchen Sie die Originalmessungen, um die Abweichung einzugrenzen.
Nutzen Sie gemessenes Ereignis, erwartetes Verhalten und markierte Abweichung, um die Ursache zu bewerten, den nächsten Test festzulegen und Ihre Änderung zu überprüfen.

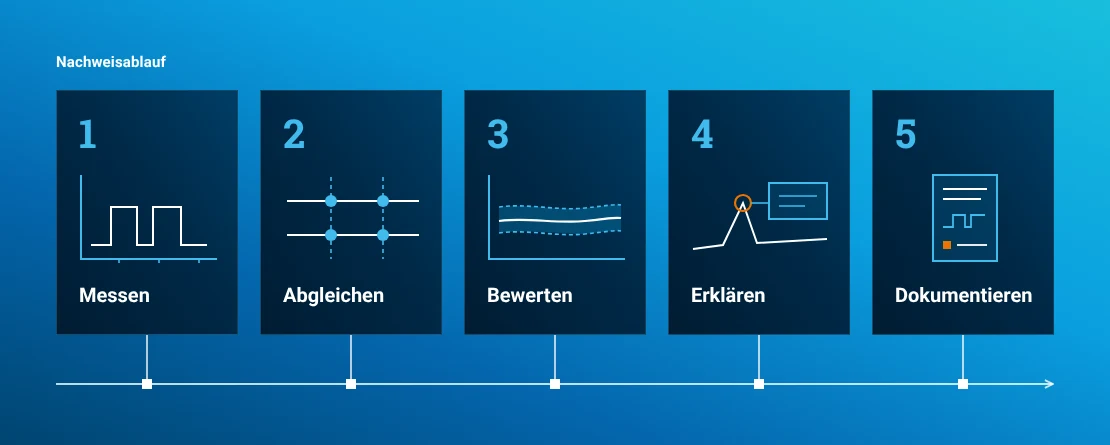

Wiederkehrende Vergleiche automatisieren
Betrachten Sie die Messdaten zusammen mit den maßgeblichen Normanforderungen in einem wiederholbaren Ladeprüfablauf.

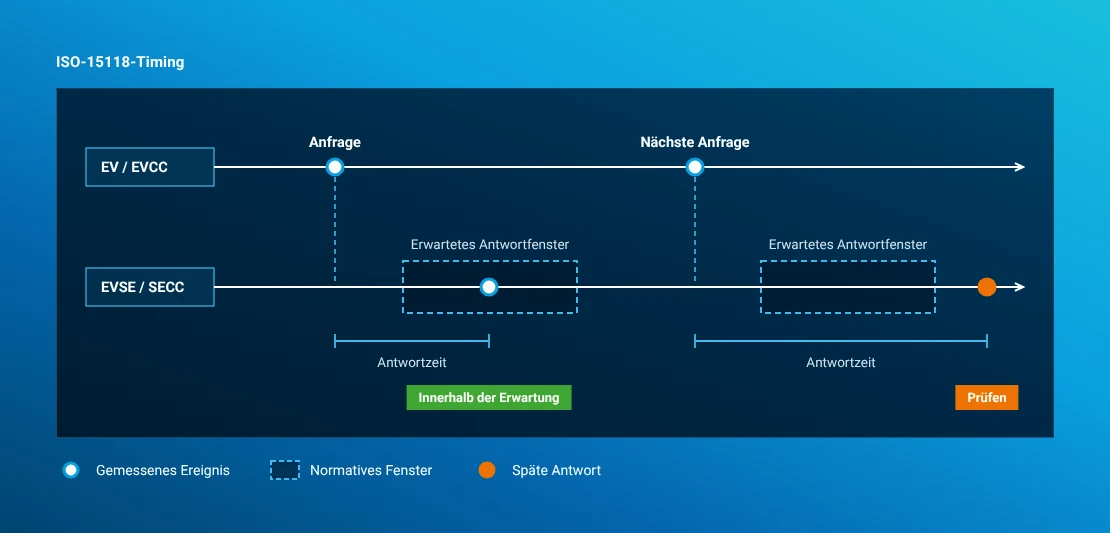

DIN-70121- und ISO-15118-Zeitanalyse mit dem maßgeblichen Zeitfenster
Die DIN-70121- und ISO-15118-Zeitanalyse vergleicht gemessene Nachrichten und Zustandsübergänge mit dem maßgeblichen Zeitfenster. Sie hebt verspätete, verfrühte oder fehlende Ereignisse hervor. Öffnen Sie die ursprüngliche Aufzeichnung für die detaillierte technische Bewertung.
DIN 70121
Prüfen Sie unterstütztes Nachrichtenzeitverhalten und Ladeabläufe für die konfigurierte Implementierung.
ISO 15118-2 und -3
Verbinden Sie übergeordnete Kommunikation mit PLC (Kommunikation über die Stromleitung) und dem Zeitverhalten der unteren Signalebene, soweit die gewählte EVCA-Konfiguration die erforderlichen Kanäle bereitstellt.
ISO 15118-20
Wenden Sie freigegebene Analysefunktionen auf unterstützte Nachrichtenfolgen und Zeitverhalten an. Die genaue Abdeckung muss zum aktuellen Softwarestand passen.
Freigabebedingung: Normen, Ausgaben, Nachrichtensätze und Zeitprüfungen sind konfigurationsabhängig. Der gewählte Produktstand und das freigegebene Angebot definieren den genauen Umfang.

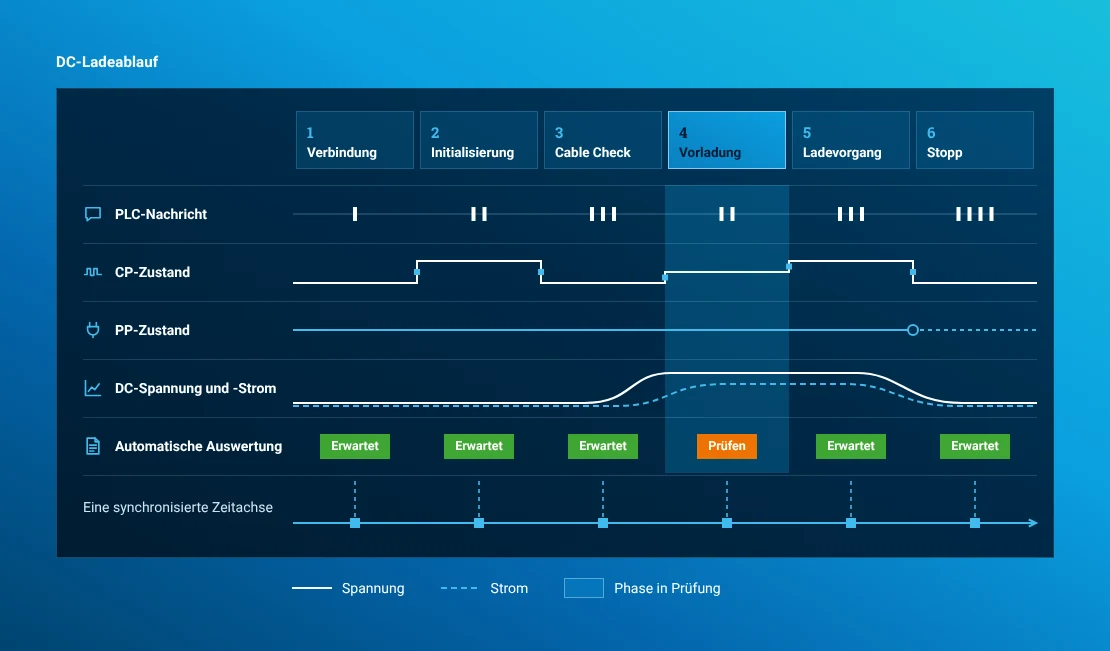

DC-Ladezustände im Verlauf der Sitzung prüfen
Die Schichtenübergreifende Zustandsüberwachung führt gemessenes Ereignis und erwarteten Ladeablauf zusammen. Betrachten Sie PLC-Nachrichtentyp, Control-Pilot-Zustand (CP), Proximity-Pilot-Zustand (PP), DC-Spannung und DC-Strom in der aktiven Ladephase.
Erwartet, fehlend oder unzulässig vorhanden
Markieren Sie fehlende Zustände, fehlende Werte und Verhalten in der falschen Ladephase für die technische Bewertung.
IEC 61851-23 Anhang CC mit gemessenen Nachweisen
Software-, Leistungselektronik- und Systemteams können anhand der Ablaufansicht dasselbe Ladeereignis besprechen. Die genauen Ansichtsinhalte und die Normausgabe müssen freigegeben sein.
Eine Methode. Technologiespezifische Ladezustände für DC CCS, CHAdeMO und GB/T DC.
Die schichtenübergreifende Zustandsüberwachung prüft, ob Protokollnachrichten, Signale der unteren Ebene, Zustandsübergänge und elektrische Werte während des Ladens eine zulässige, technisch konsistente Kombination bilden. Jede Technologie hat eigene Kommunikations- und Signalebenen. Die Mess- und Auswertungsmethode bleibt gleich.
PLC, CP/PP und elektrischer Zustand
- Kommunikation nach DIN 70121 und ISO 15118
- CP- und PP-Zustandskontext
- Ladephasen nach IEC 61851-23 und Kontext von Anhang CC
- DC-Spannung, Strom und erwarteter Übergang
CAN-Kommunikation und CHAdeMO-Zustandskontext
- CHAdeMO-CAN-Nachrichten und Zeitverhalten
- Technologiespezifische Steuer- und Steckverbinderzustände
- Ladeablauf und zulässige Kombinationen
- DC-Spannung, Strom und Reaktion beider Partner
GB/T-CAN-Kommunikation und Zustand der unteren Signalebene
- GB/T-27930-Kommunikation und Zeitverhalten
- Schnittstellen- und Zustandskontext nach GB/T 18487.1
- Technologiespezifische Ladephasen
- DC-Spannung, Strom und hervorgehobene Abweichung
Genaue Protokollversionen, Zustandsmodelle, Messkanäle und Auswertungsfunktionen hängen vom gewählten EVCA-System, den Hardwaremodulen und der freigegebenen comframe-Konfiguration ab. Schichtenübergreifende Zustandsüberwachung ergänzt eine formale Konformitätstestbibliothek, ersetzt sie aber nicht.
Eine Ladeabweichung über die konfigurierten Ebenen verfolgen
Ordnen Sie Protokollnachrichten CP, PP, Spannung und Strom zeitlich zu, um zu untersuchen, ob das Ereignis in Kommunikation, Steuerung der unteren Signalebene oder Leistungsverhalten begann.
Eine reale Kundenuntersuchung
Das Timing passte. Die Spannungsreaktion nicht.
Die EVCA-Precharge-Kundenstory zeigt, wie Kommunikation und elektrische Messungen eine gemeinsame Untersuchung unterstützen. Der Ladeablauf allein erklärte die Spannungsreaktion nicht. Lesen Sie, wie die aufgezeichneten Messungen den Teams bei der Untersuchung der realen EV-EVSE-Interaktion halfen.
Analyse, Simulation oder Konformitätsprüfung passend zur Aufgabe wählen
Erfassen Sie Daten, um ein Ladeereignis zu untersuchen. Nutzen Sie kontinuierliche Analyse zur Prüfung unterstützter Regeln. Führen Sie einen konfigurierten Testfall aus, wenn Sie einen kontrollierten Stimulus und eine ausdrückliche Bewertung benötigen.
Professional Simulation
Konfigurieren Sie das zu prüfende Verhalten mit unterstützten Nachrichteninhalten, Zeitverhalten und nicht konformen Varianten.
Konformitätsprüfbibliotheken
Führen Sie definierte Testfälle mit Bewertungslogik für ein unterstütztes Implementierungsprofil aus.
Interoperabilitäts- und Ladeanalyse
Nutzen Sie synchronisierte Nachweise, um das reale Zusammenspiel von Fahrzeug und EVSE (Ladestation) zu untersuchen und das Problem zu reproduzieren.
Bei der Testwiederholung dieselbe Auswertung nutzen
Nutzen Sie die Ladeprotokollanalyse in der Entwicklung, mit Aufzeichnungen realer Ladepaare und in wiederholbaren Testkampagnen. Wählen Sie das EVCA-System passend zu den benötigten Normen, Messebenen und Auswertungsansichten.
Steuergeräte- und Fahrzeugintegration
Prüfen Sie Zeitverhalten, Zustände und Ladeverhalten bei der Steuergeräteintegration, bevor die vollständige Leistungsumgebung verfügbar ist, oder während der Fahrzeugvalidierung.
Ladestationsanalyse
Sehen Sie, wie das simulierte oder reale Fahrzeug auf das Verhalten des SECC (ladestationsseitiges Lade-Kommunikationssteuergerät), Ladezustände und gemessene Leistungsübergänge reagiert.
Ladesitzungen mit realem Fahrzeug und realer Ladestation
Betrachten Sie synchronisierte Aufzeichnungen mit ihrem Auswertungskontext, damit beide Implementierungsteams die erste Abweichung besprechen können.
Nachweise für technische Entscheidungen
Bewahren Sie gemessenes Verhalten und normative Erwartung gemeinsam für wiederholbare Laborentscheidungen und Kundenkommunikation auf.
Automatisierte Ladekampagnen
Verwenden Sie freigegebene Auswertungslogik über Varianten hinweg, um dieselbe Analyse auf die jeweils konfigurierte Prüfung anzuwenden.
Das Ladeereignis gemeinsam bewerten
Teilen Sie das ausgewertete Ereignis und die ursprüngliche Aufzeichnung mit Software-, Steuergeräte-, Leistungselektronik- und Systempartnern, damit sie das Problem gemeinsam untersuchen können.
Prüfling, Norm und Messungen für den Test wählen
Definieren Sie neben dem Protokoll die benötigten Messebenen, Normreferenzen, Auswertungsansichten, Ausgaben und das EVCA-System.
- Prüfling und Prüfrolle
Fahrzeug, Ladestation, Steuergerät oder reales Ladepaar
- Ladestandard
Protokollfamilie, Version und Implementierungsprofil
- Messebenen
Nachrichten, Zeitverhalten, CP, PP, Spannung und Strom
- Auswertungsumfang
Zeitverhalten, Zustände, Werte, Phasen und normative Grenzen
- Nachweisausgabe
Überwachungsansicht, Aufzeichnungen, Berichte und exportierte Daten
- Systemlösung
ComOnly-, Multi Mobile-, Interop-, Flex- oder MCS-Konfiguration
Gewähltes EVCA-System + freigegebene Analyseabdeckung + genehmigte normative Referenzen
Häufige Fragen zur Automatisierten Normenanalyse
Was ist Automatisierte Normenanalyse?
Automatisierte Normenanalyse vergleicht gemessenes Ladeverhalten mit anwendbaren Zeitvorgaben, Zuständen, Phasen und normativen Erwartungen. Sie hebt Übereinstimmungen und Abweichungen hervor und führt die Nachweise für die technische Bewertung zusammen.

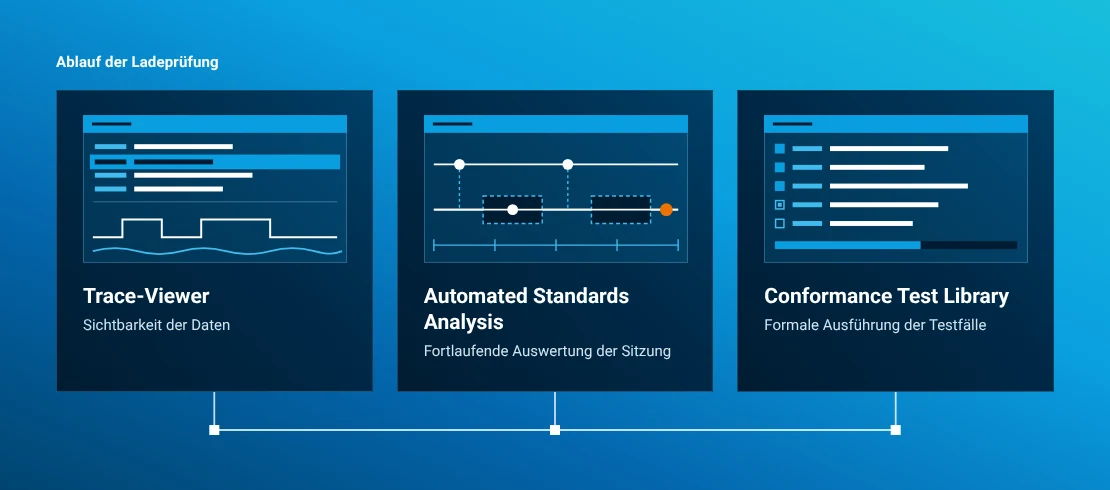

Wie unterscheidet sich dies von einer Protokollaufzeichnungsanzeige?
Eine Aufzeichnungsanzeige stellt Nachrichten und Zeitstempel für den manuellen Vergleich mit den relevanten Normen dar. Automatisierte Normenanalyse ergänzt die anwendbaren Anforderungen, ordnet konfigurierte Messebenen zeitlich zu und hebt Abweichungen im Ladeablauf hervor.
Ersetzt Automatisierte Normenanalyse den Prüfingenieur?
Nein. Sie nimmt wiederkehrende Vergleichsarbeit ab und stellt Messung, Erwartung und Abweichung gemeinsam dar. Der Ingenieur bleibt für technische Interpretation, Bestätigung der Ursache, Produktentscheidungen und die freigegebene Prüfschlussfolgerung verantwortlich.
Welche Normen können einbezogen werden?
Der Funktionsumfang kann DIN-70121- und ISO-15118-Zeitanalyse sowie schichtenübergreifende Zustandsüberwachung nach IEC 61851-23 für DC CCS, CHAdeMO und DC-China / GB/T DC umfassen. Genaue Normausgaben, Protokollversionen, Messebenen und Auswertungsfunktionen hängen von freigegebener Software und EVCA-Konfiguration ab.
Wie wird das ISO-15118-Zeitverhalten ausgewertet?
Die DIN-70121- und ISO-15118-Zeitanalyse vergleicht eine gemessene Nachricht oder einen Zustandsübergang mit der maßgeblichen Zeitvorgabe. Sie zeigt den tatsächlichen Zeitstempel und das konfigurierte normative Fenster, damit Sie verspätete, verfrühte oder fehlende Ereignisse prüfen können.
Was ist schichtenübergreifende Zustandsüberwachung?
Die schichtenübergreifende Zustandsüberwachung ordnet die gemessene Ladesitzung in den Kontext des erwarteten DC-Ladeablaufs ein. Je nach Konfiguration kombiniert sie PLC-Nachrichtentyp, CP- und PP-Zustand, DC-Spannung, DC-Strom und die aktive Ladephase.
Normbezogene Prüfung
Messungen und Erwartungen für die technische Bewertung zusammenführen
Definieren Sie Messebenen, maßgebliche Erwartungen und benötigte Nachweise für die Untersuchung Ihres Ladetests.
