Alle Prüffälle aus IEC 61851-23 Anhang CC.7.5 bei TÜV Rheinland, auch bei voller Leistung

Im Power Test Center Cologne deckt TÜV Rheinland Photovoltaik, Leistungselektronik und viele weitere Prüffelder ab. Für die Elektromobilität wollte das Team EVSE-Herstellern den vollständigen DC-Prüfumfang im eigenen Labor anbieten.

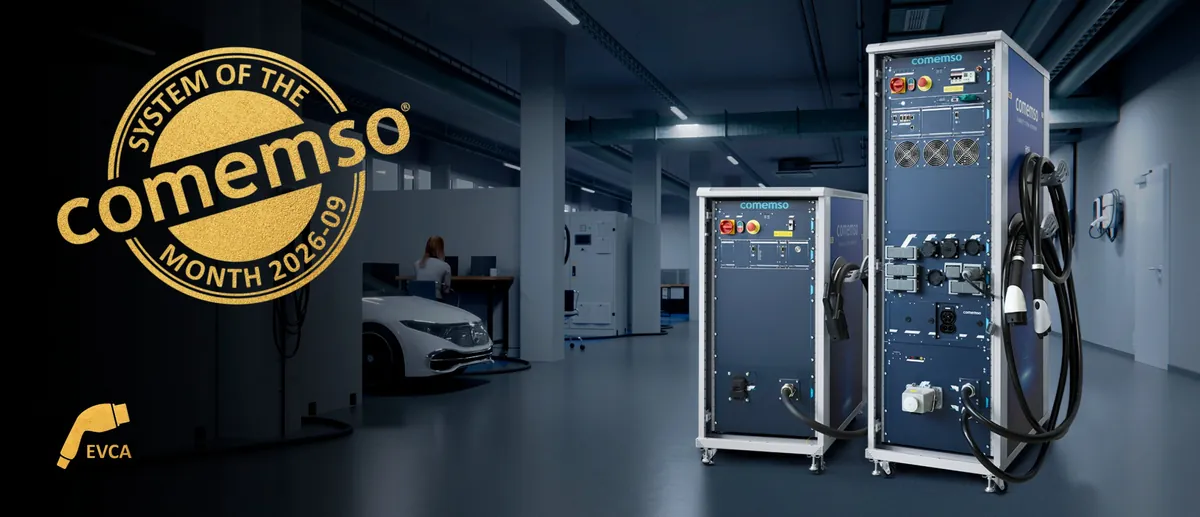

EVCA-System in zwei Racks für EV-Simulation und Man-in-the-Middle bei TÜV Rheinland, System des Monats September 2026

Die Konfiguration

  • EV- und EVSE-Simulation für CCS1 und CCS2
  • Man-in-the-Middle zwischen Fahrzeug und Ladepunkt
  • Bis 1.000 V und 500 A beim DC-Laden
  • AC-Fehlereinspeisung und AC-Messung bis 64 A
  • Prüfbibliotheken: IEC 61851-23 und -1, ISO 15118-4 und -5

Ein Institut, viele Prüffelder

Prüfinstitute sollen ein breites Spektrum an Produkten abdecken. Unser Kunde in diesem Projekt, TÜV Rheinland Products, prüft im Power Test Center Cologne Photovoltaikanlagen, Leistungselektronik und weitere Technologien. Die Ladeinfrastruktur ist ein Teil dieses Portfolios.

Das Ziel

Das Team wollte EVSE-Herstellern den vollständigen DC-Prüfumfang im eigenen Labor anbieten: alle Prüffälle aus IEC 61851-23 Anhang CC.7.5, auch die anspruchsvollen Prüfungen bei voller Leistung. IEC 61851-23 legt die Anforderungen an DC-Ladestationen fest. Das Labor brauchte ein System, das als Fahrzeug auftritt und sich auch zwischen Fahrzeug und Ladepunkt schalten lässt.

Das System

Der EVCA-basierte Aufbau besteht aus zwei Racks, eines davon für Prüfungen nach IEC 61851-23. Er deckt AC- und DC-Laden mit CCS1 und CCS2 (Combo 1 und 2) ab. Die Hauptanwendungen sind EV-Simulation und Man-in-the-Middle.

Technische Daten in Kürze

  • Man-in-the-Middle: 1.000 V, 500 A
  • EV-Simulation: 1.000 V, 500 A, mit AC-Fehlereinspeisung
  • EVSE-Simulation: 1.000 V, 500 A
  • AC-Messung: 230 V L-N (dreiphasig), 64 A

Die Maximalwerte ergeben sich aus der schwächsten Komponente im jeweiligen Pfad: Ladebuchse, Steckverbinder und die beteiligte Mess- oder Simulationseinheit.

Prüfbibliotheken für die EVSE-Prüfung

  • IEC 61851-23
  • IEC 61851-1
  • ISO 15118-4
  • ISO 15118-5

comframe Release 1.6.0 bringt die ersten 82 Prüffälle aus ISO 15118-21 für Ladestationen, verfügbar ab Anfang November 2026. ISO 15118-23 folgt in Kürze.

Was das für ein Labor bedeutet

Ein Labor mit vielen Prüffeldern braucht Prüftechnik, die nicht den ganzen Raum einnimmt. Hier kommen EV-Simulation, Man-in-the-Middle und normbasierte Prüfbibliotheken in zwei Racks. AC- und DC-Laden sind mit denselben Steckverbindern abgedeckt, CCS1 und CCS2.

Was das für Hersteller bedeutet

Hersteller von Ladepunkten können ihre Produkte in einem Labor gegen die Normen prüfen, für AC und DC, während das Institut auch ihre übrigen Prüfanforderungen abdeckt.

Prüfen als Teil der Entwicklung

Roman Brück leitet das Power Test Center Cologne. Im Interview bei TÜV Rheinland beschreibt er, wohin sich Prüflabore entwickeln: „Prüfungen sollten nicht als bürokratische Hürde am Ende einer Entwicklung verstanden werden.“ Gefragt sei zunehmend nicht nur die Prüfung eines fertigen Produkts, sondern fachliche Begleitung über verschiedene Entwicklungsphasen hinweg.

Wir sehen das genauso. Unsere Wurzeln liegen in der Automobilindustrie, wo das V-Modell das Prüfen zum Teil der Entwicklung macht. Je früher ein Team prüft, desto früher findet es, was zu beheben ist, und desto günstiger ist die Behebung.

Interesse an einem ähnlichen Aufbau?

Sprechen Sie mit unseren Ingenieuren über Ihren Prüfumfang und Ihre Normen.

Beschreiben Sie Ihre Prüfaufgabe
