Beobachten Sie das Verhalten des Ladesystems, während der Prüfling elektromagnetisch beaufschlagt wird.
EMC Link überträgt Ladesignale und Kommunikation optisch über die Grenze der EMV-Kammer. Bei einem fahrzeugseitigen Prüfling übernimmt ein kompatibles EVCA-Prüfsystem die EVSE-Simulation (Ladestationssimulation). Bei einem ladestationsseitigen Prüfling übernimmt es die EV-Simulation (Fahrzeugsimulation).
Platzieren Sie die kompakte Einheit beim Prüfling und nutzen Sie das angeschlossene Prüfsystem außerhalb der Kammer für die Signalanalyse im Millisekundenbereich.
Signalzugang während der EMV-Prüfung
- Ladesignale während aktiver EMV-Beaufschlagung mit dem angeschlossenen Prüfsystem erfassen
- Die kompakte Einheit im verfügbaren Bauraum beim Prüfling integrieren
- Optisch mit einem kompatiblen comemso-Prüfsystem für EV- oder EVSE-Simulation verbinden
Den Ladepartner außerhalb der Kammer anbinden
Belassen Sie den Prüfling in der Kammer und verbinden Sie ihn mit seinem simulierten Ladepartner außerhalb. So beobachten Sie Ladereaktionen bei Prüfungen leitungsgeführter Störaussendungen und weiteren EMV-Prüfungen im geplanten Laboraufbau.

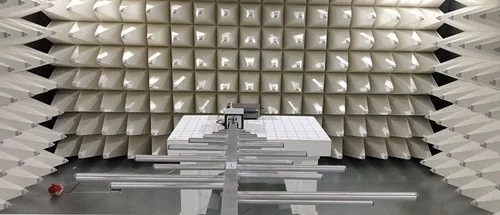

- Automotive-EMV-Prüfung. Den übertragenen Ladesignalpfad für EV- oder EVSE-Prüfungen bei gestrahlter Störfestigkeit und Störaussendung optisch und galvanisch trennen
- Transparente Kommunikation. Die konfigurierten Ladesignalpfade und die Protokollkommunikation zwischen Prüfling und Prüfsystem übertragen
- Kammerintegration. Glasfaserführung, Durchführung und gefilterte Versorgung im Laboraufbau planen
Zwei Glasfaserkabel verbinden die Einheit in der Kammer mit der externen Einheit. Der hier beschriebene Aufbau verwendet für die kammerseitige EMC-Link-Einheit eine gefilterte 12-V-DC-Versorgung mit etwa 2,5 A Eingangsstrom.
Die Kammeranbindung planen
Definieren Sie Prüfling, Ladetechnologie und Signalpfade für Ihren Aufbau in der Absorberkammer.
Stimmen Sie Modulauswahl, Durchführungen und angeschlossenes Prüfsystem mit der comemso-Applikationstechnik ab.
