EVSE-Kalibrierung und Eichrecht: Energiemessung an Ladestationen prüfen
Bei der EVSE Calibration vergleichen Sie die von einer Ladestation erfasste Energie mit einer rückführbaren Referenz. Regeln Sie die Last, messen Sie die Abweichung und dokumentieren Sie das Ergebnis.
Ihr Weg zur mobilen EVSE-Kalibrierung
Den mobilen Messaufbau für die EVSE-Kalibrierung planen.
Prüfen Sie Messaufgabe, zertifiziertes Calimera-System und veröffentlichten Praxiseinsatz. Stimmen Sie anschließend die Referenzkette und die Anforderungen des Zielmarkts ab.
Energiemessung am Ladepunkt
Messen Sie die Energie, die Ihr Kunde erhält.
Vergleichen Sie den Energiemesswert der Station an definierten Betriebspunkten mit einer rückführbaren Referenz. Dokumentieren Sie Abweichung und Messbedingungen, um die Genauigkeit der Energiemessung getrennt von der Ladefunktion zu bewerten.
Kontrollierte Betriebspunkte
Legen Sie Spannung, Strom und Haltezeit so fest, dass sich dieselbe Messung nach einer Justierung, Reparatur oder Softwareänderung wiederholen lässt.
Der installierte Ladepfad
Messen Sie am Ladeanschluss bei realem Energiefluss. So werden der Kabelpfad und die während des Ladevorgangs auftretenden Einflüsse einbezogen.
Vergleichbare Ergebnisse
Zeichnen Sie Stations- und Referenzwerte gemeinsam auf, um Stationen und wiederholte Prüfungen innerhalb der dokumentierten Messkampagne zu vergleichen.
Spannung, Strom und Prüfdauer
Decken Sie die entscheidenden Kombinationen aus Spannung und Strom ab.
Prüfen Sie in den relevanten Ladebereichen für 400 V und 800 V sowie an den Grenzen des Betriebsbereichs der Station. Stimmen Sie die Kalibrierlast auf jeden erforderlichen Spannungs- und Strompunkt sowie die Leistung ab.
| Beispielbetriebspunkt | Was er zeigt |
|---|---|
| 150 V × 500 A = 75 kW | Ein anspruchsvoller Hochstrompunkt bei niedriger Spannung. Die Last muss den Strom erreichen, obwohl die Gesamtleistung unter ihrer angegebenen Maximalleistung liegt. |
| 1.000 V × 10 A = 10 kW | Ein Hochspannungspunkt bei niedrigem Strom. Hier sind eine stabile Regelung und ein geeigneter Referenzmessbereich entscheidend. |
Planen Sie die Messkampagne für den unterstützten Bereich der Station und das anwendbare Verfahren.
Vorbereitung, Messung und Bericht
Die Messkampagne vorbereiten, vor Ort messen und das Ergebnis dokumentieren.
- Messkampagne vorbereiten. Legen Sie in comframe Betriebspunkte, Haltezeiten und die für den Bericht benötigten Angaben fest.
- An der Station anschließen. Stellen Sie die Ladekommunikation her und schließen Sie Referenzmessung und geregelte Last an.
- Durchführen und auswerten. Verfolgen Sie während der Messung Spannung und Strom und vergleichen Sie den Energiewert der Station mit der Referenz.
- Ergebnis sichern. Speichern Sie Messwerte und Kampagnendaten und bereiten Sie den Messbericht für die Prüfung vor.
Kalibrierung mit geregelter realer Last
Stations- und Referenzwerte während eines realen Ladevorgangs vergleichen.
Mit der geregelten Last von Easy Chester Calimera erfassen Referenz und Stationszähler denselben Energiefluss an der installierten Station, einschließlich des gewählten Betriebspunkts und Messpfads.
Berücksichtigen Sie Laststabilität, Ladekommunikation und thermisches Verhalten in den Messbedingungen. Legen Sie Spannung, Strom, Dauer und Synchronisierung für das anwendbare Überprüfungsverfahren fest.
Kompakte Aufbauten am Zählerstromkreis haben eine engere Prüfgrenze: Das Anregen ausgewählter Bedingungen bildet die vollständige Station unter Ladelast nicht nach. Die gewählte Methode muss deshalb zum erforderlichen EVSE-Prüfumfang passen.
Kalibrierung mit realer Last und Grenzen des Messumfangs verstehen →
Anforderungen und Produktfunktionen
EVSE-Kalibrierung: OIML G 22, NIST HB 44 und deutsches Eichrecht
| Referenz | Behandelter Umfang | Wie Calimera die Arbeit unterstützt |
|---|---|---|
| VDE-AR-E 2418-3-100 | Messsysteme für das AC- und DC-Laden im deutschen gesetzlichen Messwesen. | Kontrollierter Energievergleich und dokumentierte Messkampagnen. |
| OIML G 22:2022 | Internationale Leitlinie für messtechnische Anforderungen und Prüfungen an Ladestationen. | Wiederholbare Last und Referenzmessung für die gewählten Prüfpunkte. |
| NIST Handbook 44, § 3.40 (2026) | EVSE-Prüfverfahren mit getrennten Methoden für die DC-Bauartbewertung und die Überprüfung im Feld. | Konfigurierbare Ladebedingungen und aufgezeichnete Stations- und Referenzwerte. |
| GM-P 6.8 Elektromobilität (20. Februar 2026) | Deutsche Verfahren für die Eichung und Befundprüfung von EVSE-Messsystemen. | Reproduzierbare Prüfbedingungen und dokumentierte Referenzvergleiche für das anwendbare Verfahren und die gewählte Konfiguration. |
Eine Kalibrierung liefert ein Messergebnis. Die formale Eichung folgt dem anwendbaren nationalen Verfahren und den erforderlichen Befugnissen.
Easy Chester Calimera
Installierte Ladestationen vor Ort kalibrieren.

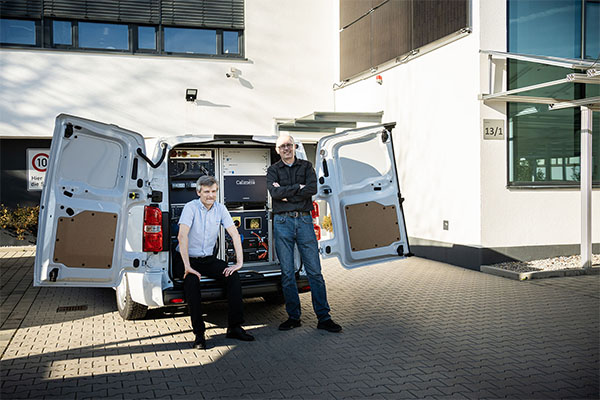

Easy Chester Calimera bringt Ladekommunikation, Referenzmessung, geregelte Last und comframe in einem mobilen Aufbau zur installierten Ladestation.
Easy Chester Calimera. PTB-zertifiziertZertifizierungsdetails ansehenWählen Sie die Calimera-Konfiguration nach Lastleistung, Referenzmessbereich und benötigten Betriebspunkten. Die Konfigurationstabelle auf der Produktseite trennt benannte Katalogvarianten von den Angaben für CONTINUOUS- und Boost-Modus. Stimmen Sie Spannung, Strom, Haltezeit und Kühlung auf das Messverfahren ab.
Unsere Kalibriererfahrung stammt auch aus dem Labor der comemso eMobility Services GmbH. Dessen veröffentlichte Akkreditierungsunterlagen nach ISO/IEC 17025 beschreiben den akkreditierten Umfang. Laborakkreditierung ansehen.
Easy Chester Calimera erkunden
Eichrecht für Ladestationen: was geprüft und dokumentiert werden muss
Wenn Energie an Ladestationen als Grundlage einer geschäftlichen Abrechnung gemessen wird, klären Sie zunächst die für das Messsystem geltenden Anforderungen des Mess- und Eichrechts. Eine EVSE-Kalibrierung ermittelt die Abweichung zwischen Stationsanzeige und Referenz. Sie ersetzt weder eine erforderliche Konformitätsbewertung noch die formale Eichung. Zuständigkeit, zulässiges Prüfverfahren und freigegebene Konfiguration müssen vor dem Einsatz feststehen.
Erfassen Sie Stationskennung, Zählerkennung, Softwarestand, Ladeanschluss und den für die Abrechnung verwendeten Messwert. Wählen Sie Betriebspunkte, Haltezeiten und Umgebungsbedingungen nach dem anwendbaren Verfahren. Vergleichen Sie die Energie derselben Ladeperiode und legen Sie die Messgrenze fest: Ladestationen, Kabel und Referenz müssen im Prüfplan eindeutig zugeordnet sein. Dokumentieren Sie Messwerte, Abweichung und Unsicherheit, bevor Sie das Ergebnis gegen die passenden Kriterien bewerten.
Easy Chester Calimera unterstützt die Prüfung von AC- und DC-Ladestationen mit geregelter realer Last und Referenzmessung. Als Ladestationstester verbindet der Aufbau Ladeablauf und Energiemessung. Für Nachweise im Kontext von Eichrecht benötigt der Betreiber zusätzlich die vorgeschriebenen Dokumente, Freigaben und Befugnisse. Auch bei mehreren Ladestationen bleibt jedes Ergebnis seinem Anschluss, Zähler und Prüfzustand zugeordnet.
ISO/IEC 17025: Referenzkette und Laborverfahren festlegen
ISO/IEC 17025 beschreibt Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien. Für die EVSE-Kalibrierung legen Sie die kalibrierte Referenz, deren Gültigkeit und Messunsicherheit sowie das dokumentierte Verfahren fest. Das Messgerät allein macht einen gesamten mobilen Aufbau nicht zu einem akkreditierten Labor. Prüfen Sie den tatsächlichen Akkreditierungsumfang des ausführenden Labors.
Im Verfahren nach ISO/IEC 17025 gehören Aufbau, Messgrenze, stabiler Betriebszustand und Datenerfassung zusammen. Wenn mehrere Ladestationen an einem Standort geprüft werden, übernehmen Sie deren Kennungen nicht ungeprüft aus dem letzten Auftrag. Bewahren Sie Referenzwerte und Stationswerte mit derselben Ladeperiode auf. Eine Nachmessung nach einer Änderung muss den neuen Zustand erkennen lassen.
Fragen aus der Praxis
Praxisfragen zur EVSE-Kalibrierung
Warum eine geregelte Last statt eines Fahrzeugs verwenden?
Eine geregelte Last macht Spannungs- und Strombetriebspunkte innerhalb des konfigurierten Prüfbereichs reproduzierbar. Ein normales Elektrofahrzeug bestimmt seinen Ladebedarf anhand von Batteriezustand, Temperatur und Ladekurve. Mit Fahrzeug und Adapter lassen sich daher nicht alle für eine vollständige metrologische Prüfung erforderlichen Punkte frei wählen und zuverlässig wiederholen.
Die PTB-Präsentation erläutert diese Einschränkung und stellt fest: „Benötigen ein voll-ausgestattetes Labor an der Ladeeinrichtung“.
Die zulässige Methode hängt von der Aufgabe ab: Kalibrierung, Eichung und Befundprüfung verfolgen unterschiedliche Zwecke. GM-P 6.8 sieht den verfahrensspezifischen Fahrzeugeinsatz für eine Befundprüfung vor; dies ist kein allgemeines Verbot fahrzeugbasierter Prüfungen. Das geltende Verfahren bestimmt die erforderlichen Prüfpunkte und etwaige zulässige Ausnahmen.
Belegt ein erfolgreicher Ladevorgang die Genauigkeit der Energiemessung?
Nein. Ladefunktion und Genauigkeit der Energiemessung beantworten unterschiedliche Fragen. Bei der Kalibrierung wird die erfasste Energie unter bekannten Bedingungen mit einer geeigneten Referenz verglichen.
Kann ein einziger Aufbau jede Ladestation abdecken?
Stimmen Sie erforderliche Schnittstellen, Spannungs- und Strombereich, Dauerlastfähigkeit und Messunsicherheit der Referenz auf die Station ab. Teilen Sie uns die Stationsdaten und benötigten Prüfpunkte mit, damit wir die Konfiguration für die Messkampagne auswählen können.
Ist eine EVSE-Kalibrierung dasselbe wie eine Eichung?
Nein. Die Kalibrierung bestimmt die Messabweichung mit einer rückführbaren Referenz. Eine Eichung ist ein gesondertes gesetzliches Verfahren mit den dafür geltenden Anforderungen und Befugnissen. Stimmen Sie vor dem Einsatz an Ladestationen ab, welches Ergebnis und welcher Nachweis tatsächlich benötigt werden.
Wie plane ich die Referenzmessung nach ISO/IEC 17025?
Wählen Sie eine gültig kalibrierte Referenz für den erforderlichen AC-/DC-Bereich. Legen Sie Messgrenze, Unsicherheitsbeiträge, Betriebspunkte, Datenerfassung und Bewertungsverfahren fest. Prüfen Sie bei einem akkreditierten Auftrag den passenden Laborumfang. Dokumentieren Sie die Energie derselben Ladeperiode sowie Stations- und Referenzkennung.
Das EVSE-Messverfahren planen.
Legen Sie Messaufgabe, anzuwendendes Verfahren, Referenzmessgerät und Betriebspunkte fest. Leiten Sie daraus die Kalibriersystem-Konfiguration ab und planen Sie wiederholbare Energieübertragung und benötigte Aufzeichnungen.
