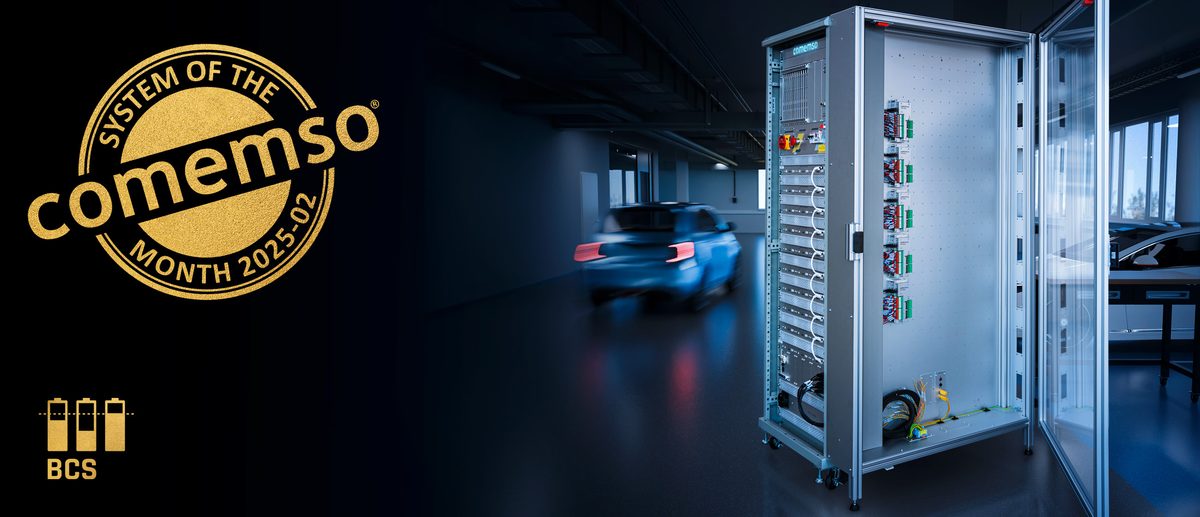

System des Monats Februar 2025: BMS-Prüfung mit voller Leistung in einem Rack
Der Prüfaufbau mit Battery Cell Simulator vereint 120 simulierte Zellen, Temperatursimulation, Isolationsprüfung und Fehlereinspeisung mit den Kundensteuergeräten in einem Sicherheitsschrank.
Die Projektkonfiguration
- 120 simulierte Zellen
- 24 Temperaturkanäle
- Isolationsprüfung und Fehlereinspeisung
- Integrierte Kundensteuergeräte
BMS-Reaktionen auf Zell-, Temperatur- und Fehlersignale prüfen
Der Kunde wollte prüfen, wie das BMS auf veränderte Zellzustände, Temperatursignale und elektrische Fehler reagiert. Da der Aufbau die Steuergeräte und ihre Anschlüsse einbezieht, kann das Team diese Reaktionen unter kontrollierten Bedingungen untersuchen.
Fehler im integrierten Rack einspeisen
Eine Fault Simulation Unit speist elektrische Fehler im integrierten Rack ein. Damit kann der Kunde untersuchen, wie das BMS diese Fehler erkennt und darauf reagiert.
Mit derselben Verdrahtung prüfen
Zell-, Sensor- und Fehlerzustände lassen sich mit derselben Verdrahtung reproduzieren. Der Schrank führt die simulierte Batterie und die Elektronik des Kunden in einem definierten Aufbau für wiederholbare BMS-Prüfungen zusammen.
